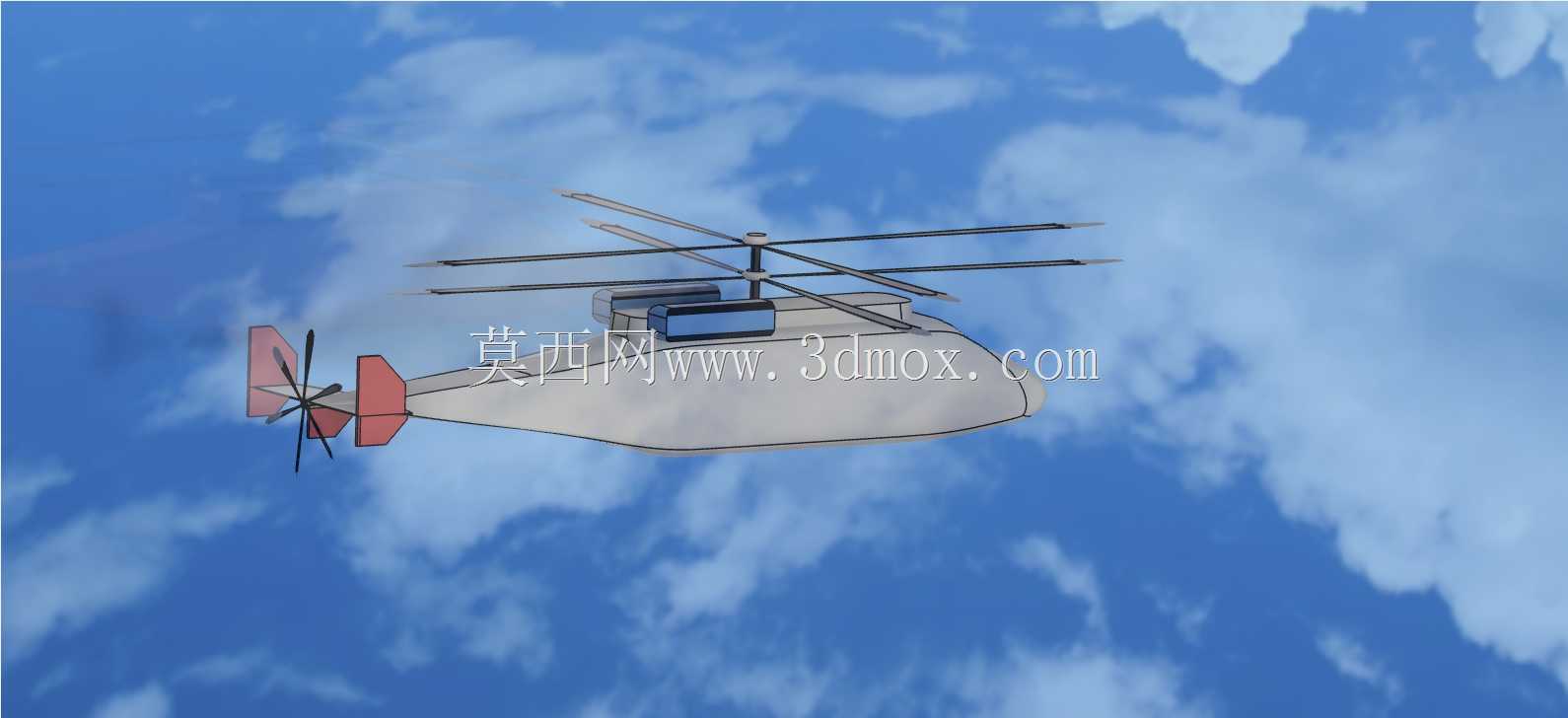

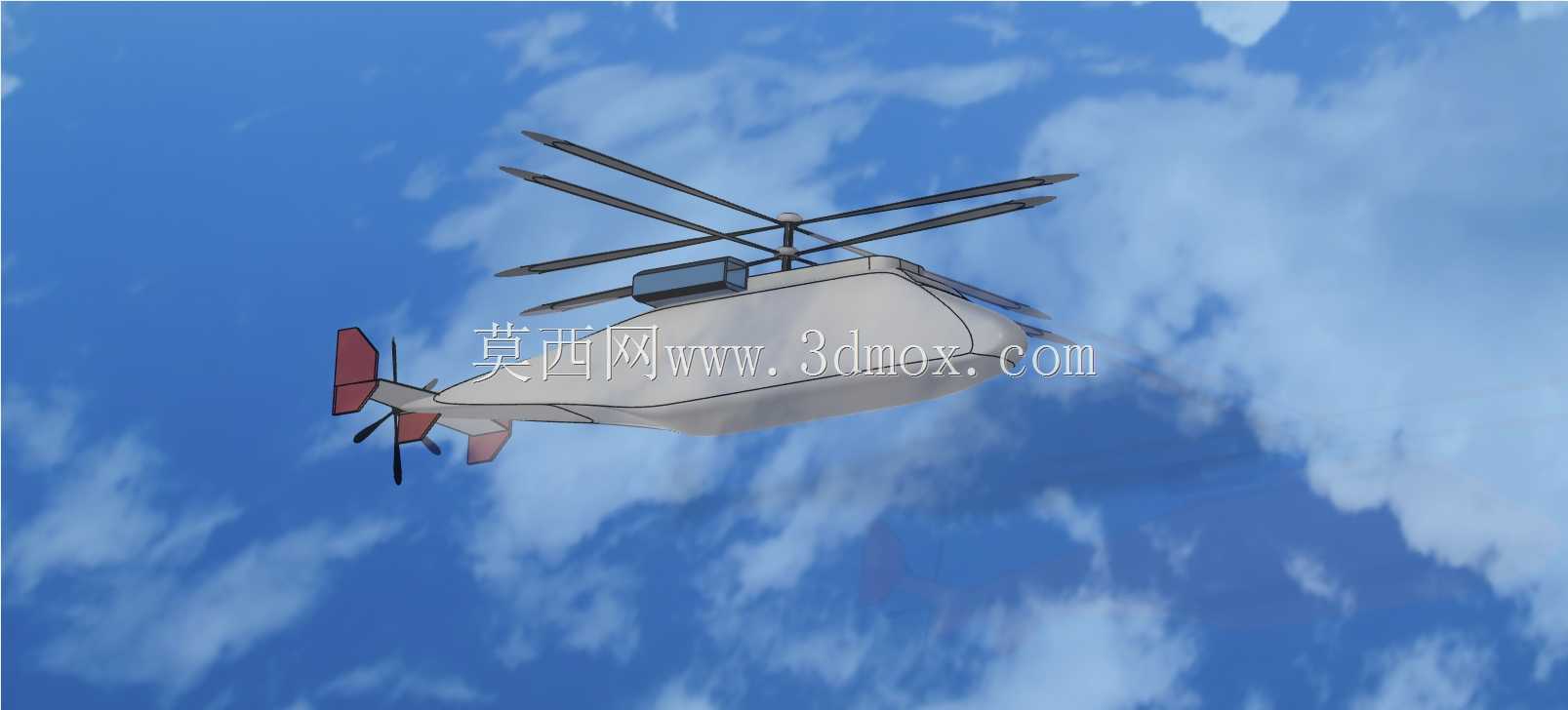

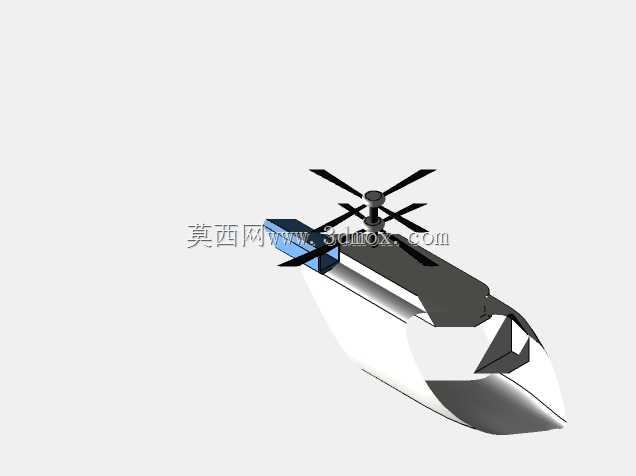

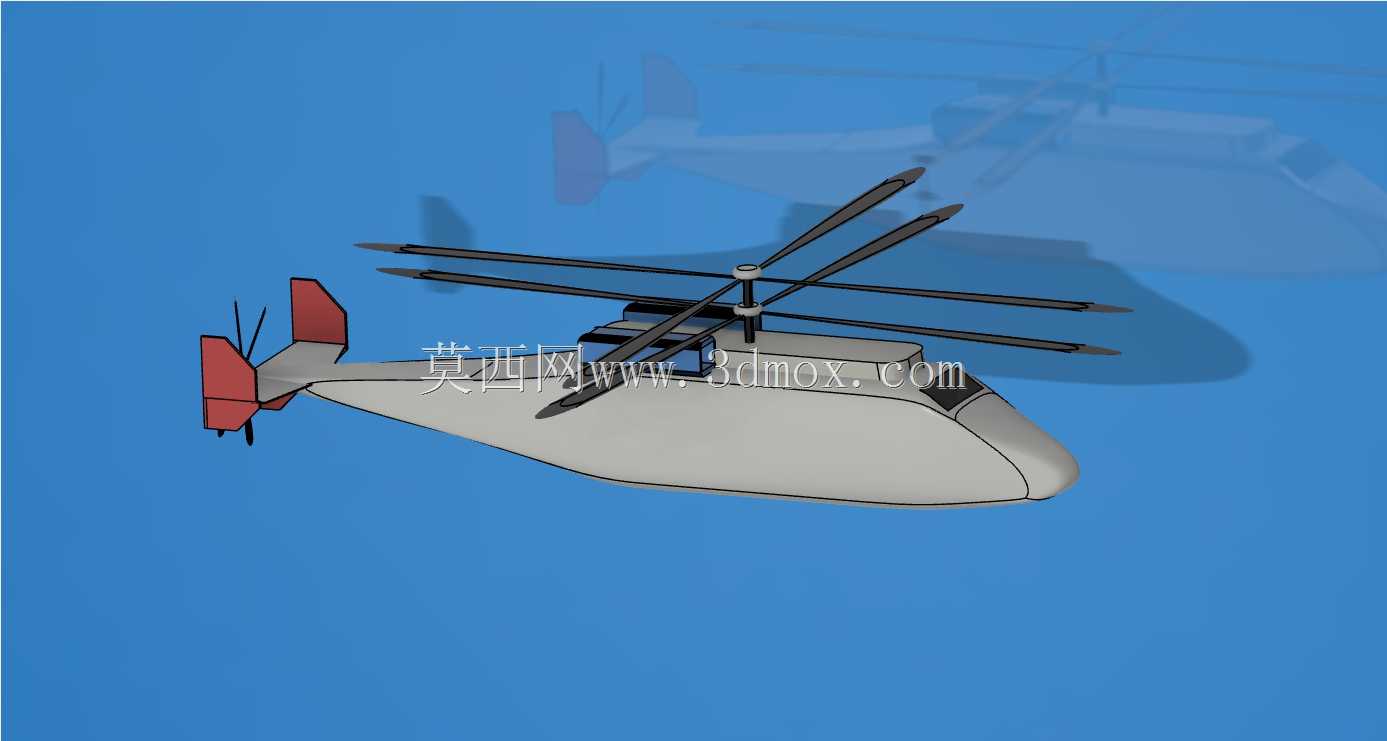

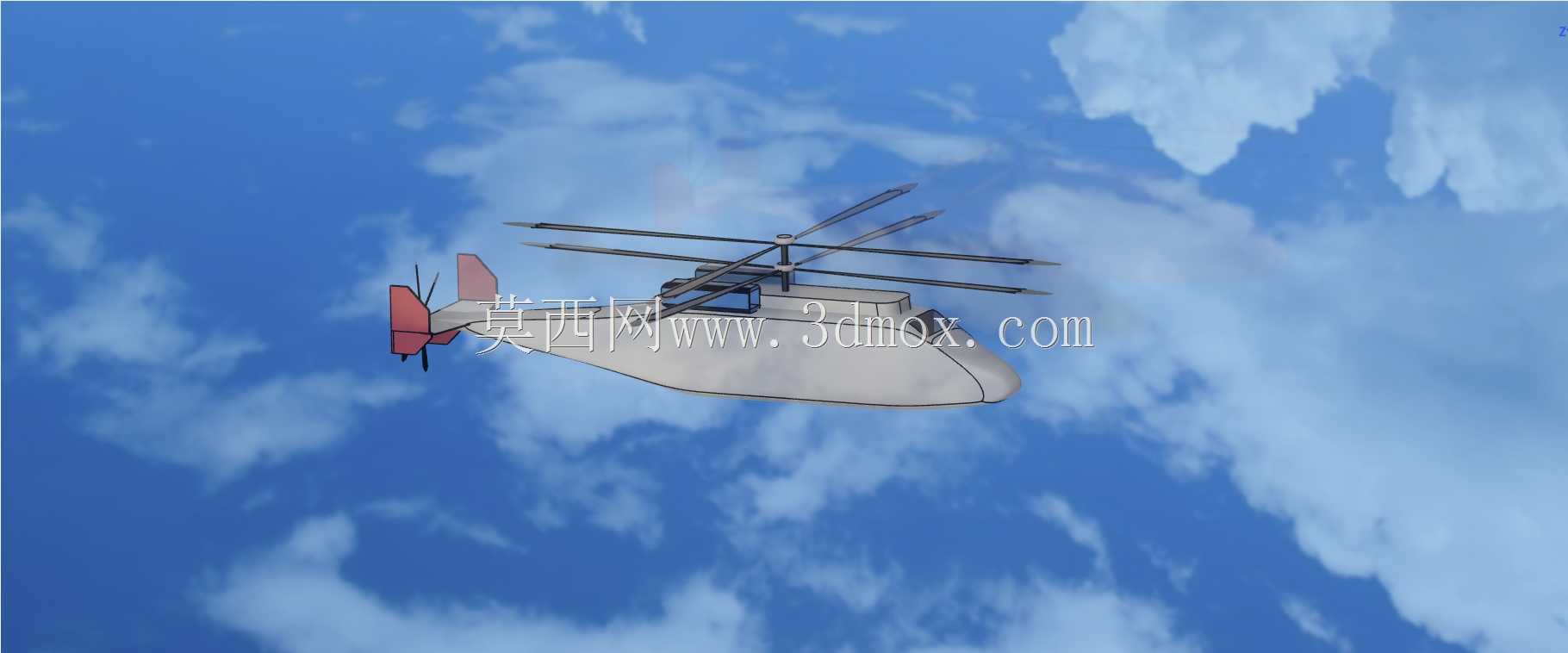

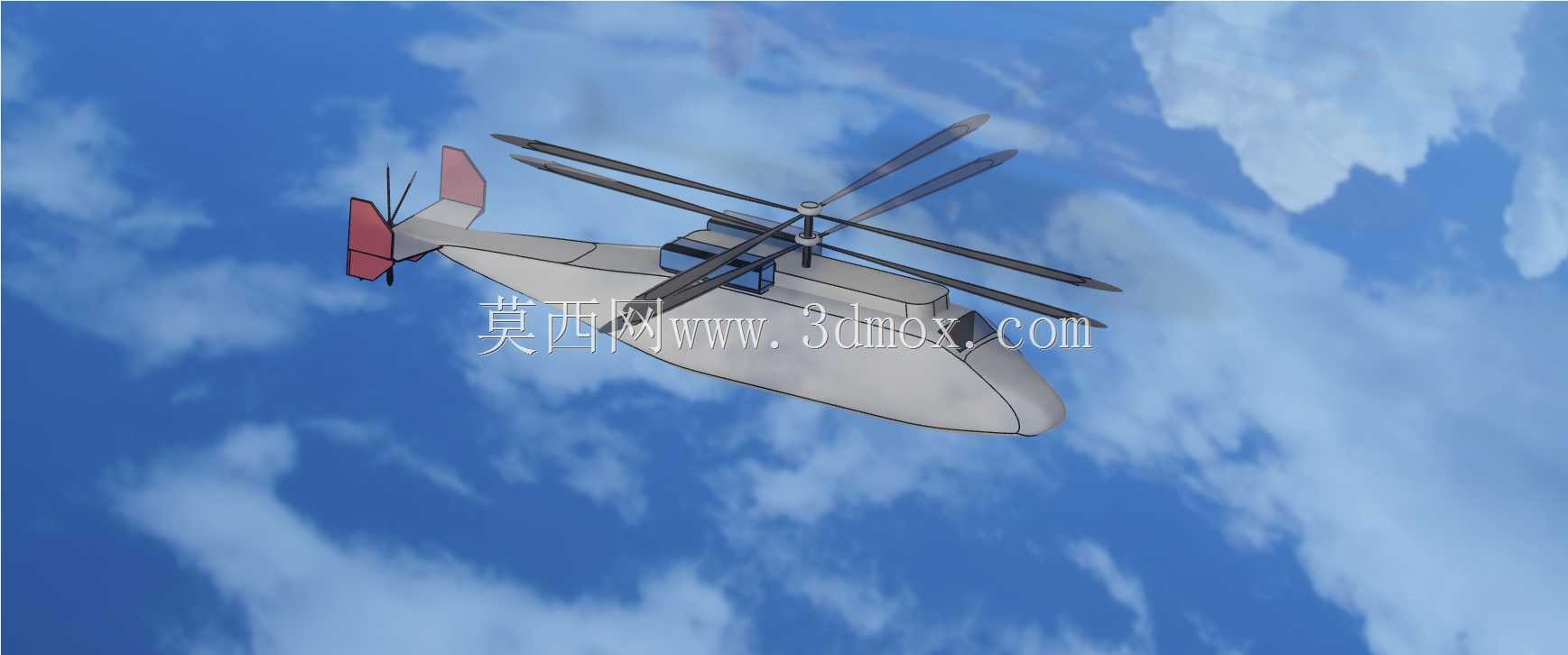

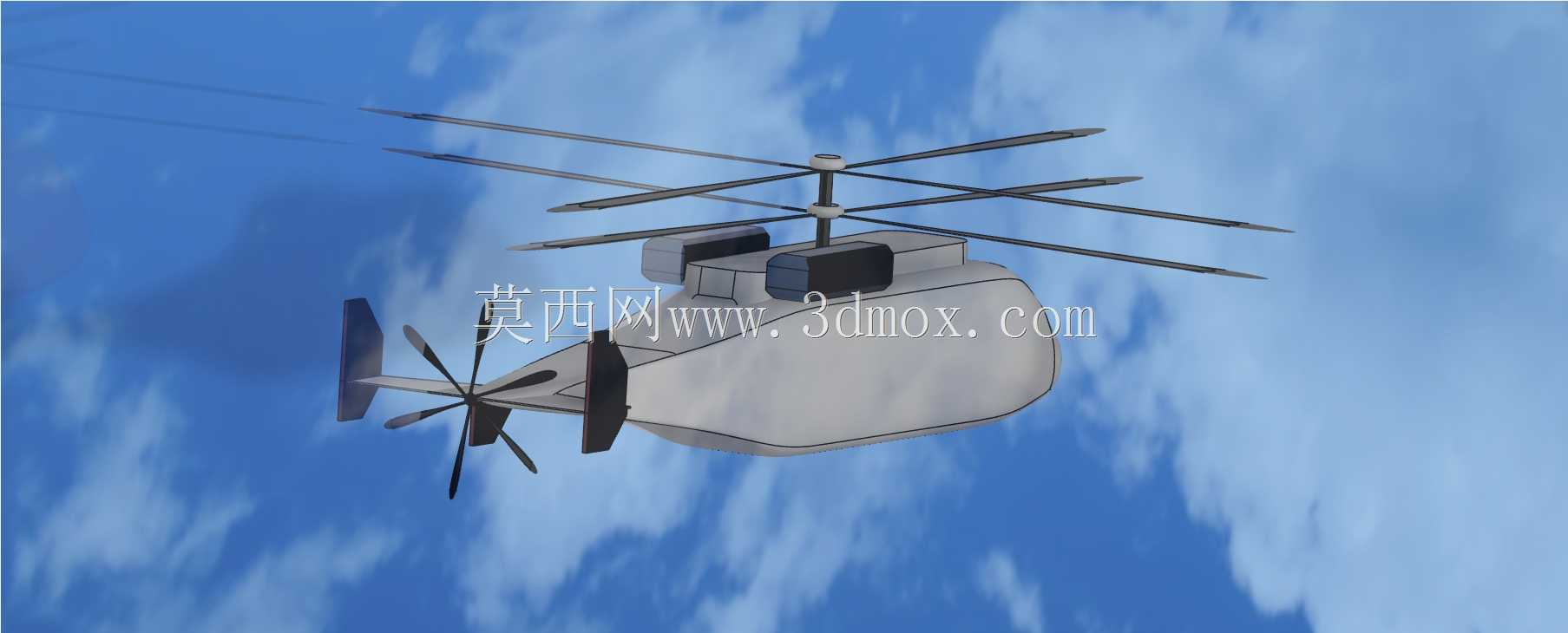

西科斯基波音SB-1复合直升机外观结构

这款复合直升机的三维结构设计，核心围绕高速低空任务场景的使用需求展开，区别于传统单旋翼带尾桨直升机的布局逻辑，在结构层面做了针对性的适配优化。从实际应用场景来看，这类机型主要承担复杂地形下的快速投送、低空突防、战术支援类任务，对飞行速度、机动灵活性、低空悬停稳定性都有较高要求，因此在整体结构布局上，采用了刚性同轴旋翼搭配尾部推进装置的组合方案，既保留了传统直升机垂直起降、低空悬停的作业能力，又能通过尾部推进单元提供额外的前飞推力，突破传统直升机的前飞速度瓶颈。在功能特性的设计考量上，刚性同轴旋翼的结构设计省去了传统单旋翼直升机的尾桨传动结构，既降低了尾桨易受地面障碍物剐蹭的故障风险，也缩减了整机的侧向尺寸边界，更适合在林间、城市楼宇间、舰面甲板等狭窄起降区域作业。双旋翼共轴反转的结构可以抵消旋翼旋转产生的反扭矩，不需要尾桨提供平衡力矩，传动系统的动力输出可以更集中地分配给主旋翼与尾部推进单元，动力利用效率相比传统布局有明显提升。从外形尺寸与安装边界的设计逻辑来看，整机采用流线型的机身修型，机身截面做了收窄处理，减少前飞过程中的气动阻力，旋翼桨叶的翼型选择兼顾了悬停状态下的升力效率与高速前飞时的阻力特性，桨毂结构做了整流包裹，降低旋翼系统的气动干扰。机身尾部的推进螺旋桨与垂尾、平尾结构做了一体化整合，在提供前飞推力的同时，尾翼结构可以在高速前飞状态下提供足够的航向与纵向稳定性，减少旋翼系统的操纵负荷。起落架布局采用适配粗暴着陆的结构设计，缓冲行程预留足够的冗余量，能够满足在非铺装野外场地、临时起降点的着陆需求，机身侧面的舱门位置、尺寸设计也兼顾了人员快速登离、装备装卸的使用需求，结构预留了任务设备的安装接口，可根据不同任务场景加装对应的传感、投送类设备。在三维建模的结构还原过程中，需要重点关注同轴双旋翼的桨盘间距、桨叶刚性铰接结构的相对位置关系，避免出现转动干涉问题，同时机身与尾部推进单元的气动衔接面需要做连续的曲面过渡，还原真实机型的气动设计逻辑，旋翼系统的转动副、操纵机构的连接关系也需要按照实际结构逻辑做层级装配，保证模型的结构合理性，能够用于气动演示、结构原理教学、装备方案展示等不同场景。
