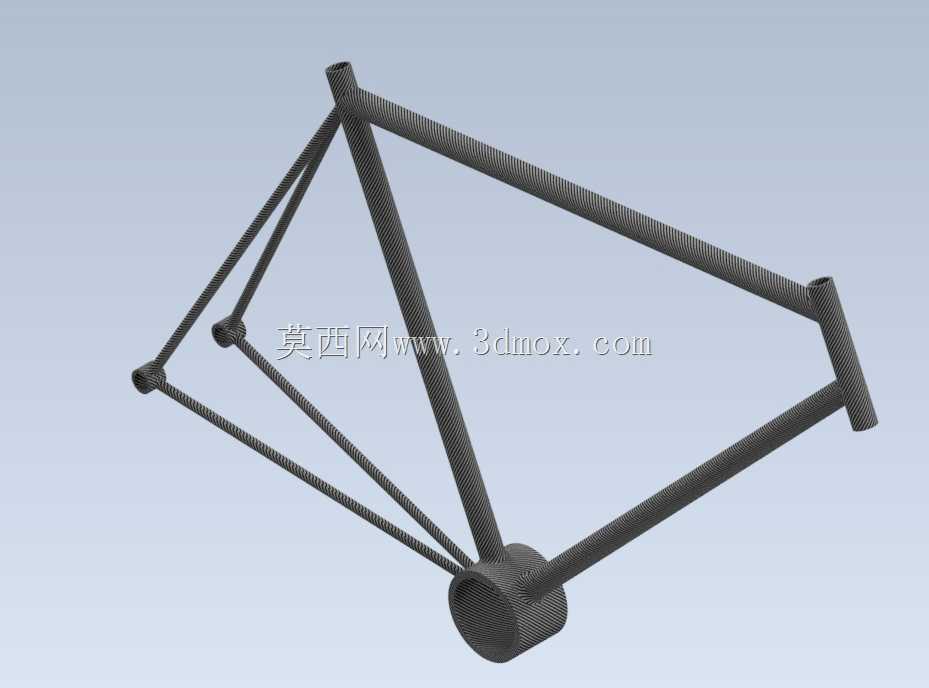

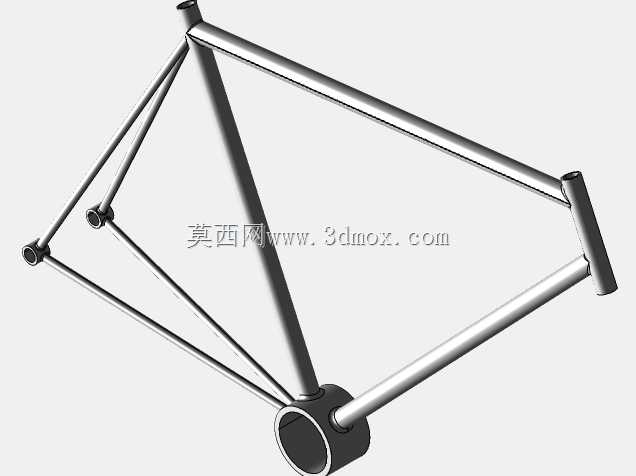

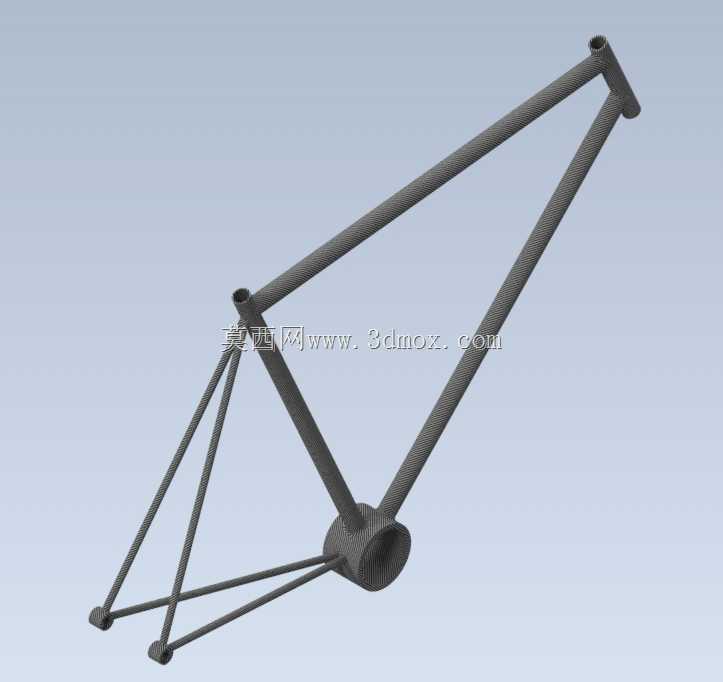

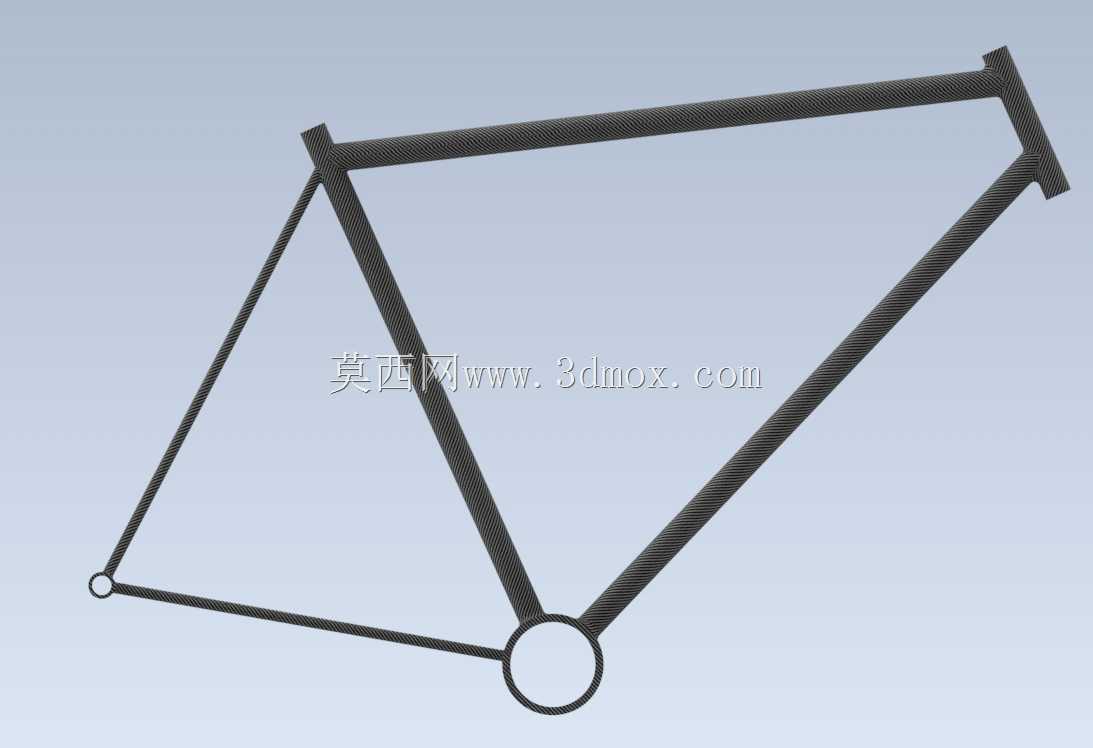

符合标准尺寸的公路自行车车架结构设计

这款公路自行车车架结构，在日常骑行装备的结构设计场景中，主要承担承载骑行者体重、传递踩踏动力、固定各行走系统部件的核心作用，是公路自行车的核心承载基体。设计过程中优先遵循标准公路自行车的通用尺寸规范，除踏板与齿轮组安装区域做了针对性留白处理外，其余管长、角度、管径参数均匹配市售主流公路车的通用安装边界，可直接适配标准规格的前叉、座管、轮组、把组等外采配件，无需额外做结构改型即可完成整车装配。从结构设计思路来看，车架采用经典的菱形桁架布局，上管、下管、立管、后上叉、后下叉通过五通位置的连接节点形成稳定的受力传导路径，踩踏时的动力通过五通区域传递至后轮，路面颠簸带来的冲击则通过各管材的形变吸收分散，避免应力集中在单一连接位置。设计时特意将五通区域做了加厚处理，该位置是整车受力最复杂的区域，既要承受骑行者站立踩踏时的交变载荷，还要传递轮组传来的路面冲击，加厚的结构可以有效提升长期使用的结构强度，避免出现焊缝开裂或者管材变形的问题。头管位置的内径尺寸匹配标准碗组规格，可适配不同长度的把立与前叉舵管，满足不同骑行场景下的操控角度调整需求；后叉的开档尺寸符合标准公路车轮组的安装宽度，可直接适配快拆或者桶轴结构的轮组，座管的内径也遵循通用规格，方便用户根据自身骑行习惯更换不同后飘量、不同材质的座管。需要注意的是，踏板与齿轮组安装位置未做一体化结构设计，预留了足够的安装空间，设计人员可根据整车的定位需求，选择不同齿数的牙盘、不同长度的曲柄进行适配，不管是偏向平路巡航的大牙盘配置，还是偏向爬坡的压缩盘配置，都能在该预留空间内完成安装，不会出现结构干涉的问题。各管材之间的连接角度经过反复校核，上管与立管的夹角、立管与后下叉的夹角都符合标准公路车的几何设定，能够保证骑行时的重心分布合理，既不会让骑行者过于前倾造成腰部负担过重，也不会因为重心靠后影响爬坡时的操控稳定性。后上叉与后下叉的连接处预留了刹车安装座的位置，可适配圈刹或者碟刹的安装需求，不需要额外焊接转接座，提升了车架的适配范围。
