冷藏车后门铰接转轴结构设计

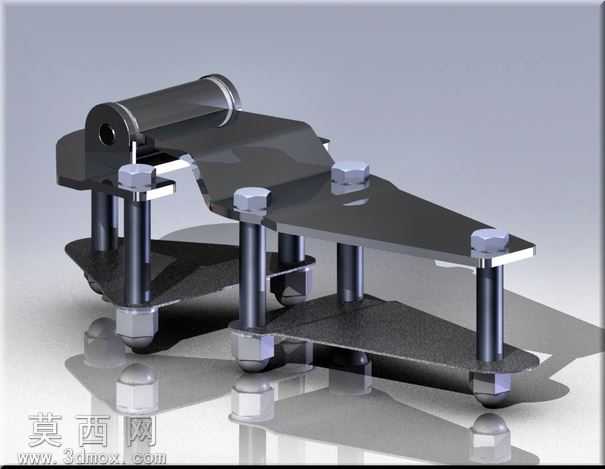

本作品为冷藏运输车辆后门配套的铰接转轴铰链三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先对铰链的上下安装基板、转轴套筒、连接支耳、紧固螺栓组件等核心零件进行独立草绘，通过拉伸、切除、旋转等基础特征搭建零件主体轮廓，针对安装基板的弯折成型结构，采用钣金特征模块精准还原板材折弯角度与圆角过渡，确保零件的工艺可实现性。装配阶段严格遵循实际装配逻辑，通过同轴心、重合、平行等配合约束完成各零件的组装，精准还原转轴与套筒间的转动配合间隙，螺栓与安装孔的对位关系，同时对螺栓、螺母等标准件采用装配阵列方式完成排布，保证各紧固件位置与实车安装要求一致。材质与渲染阶段，针对金属部件区分材质属性：安装基板与转轴套筒采用发黑处理的钢材材质，调整金属粗糙度参数模拟哑光氧化层质感，螺栓螺母采用镀锌亮面金属材质，设置合适的反射强度凸显金属光泽，地面添加反光平面提升渲染真实感，通过环境光与定向光组合打光，凸显铰链各部件的结构层次与装配关系。设计思路上，该铰链采用多螺栓多点位固定方式，上下双层基板配合多根支撑立柱强化结构刚性，转轴部分采用贯通式套筒结构保障转动过程的同轴度与承重能力，整体结构充分考虑冷藏车后门的承重需求与频繁开合的使用场景，在保证结构强度的同时优化各部件的受力分布，避免应力集中导致的结构变形，可直接用于专用车改装设计的装配验证、结构校核环节，也可作为同类铰接结构设计的参考范本，帮助设计人员快速理解重载型车门铰链的结构逻辑与装配要点。
