多规格弯直型铝制JIC液压管接头

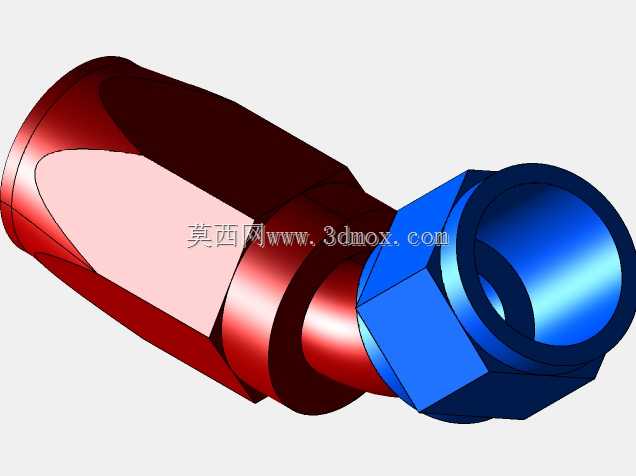

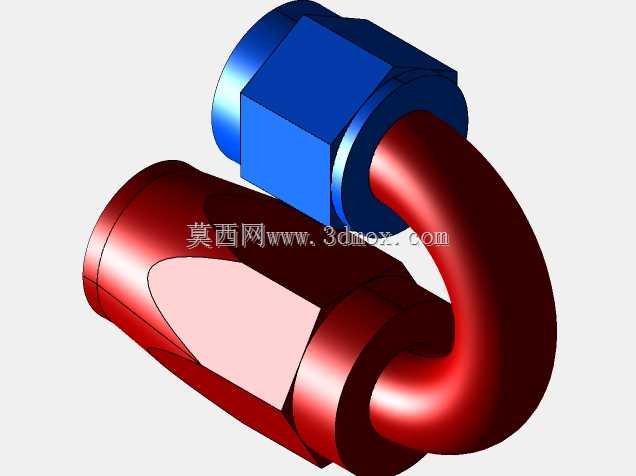

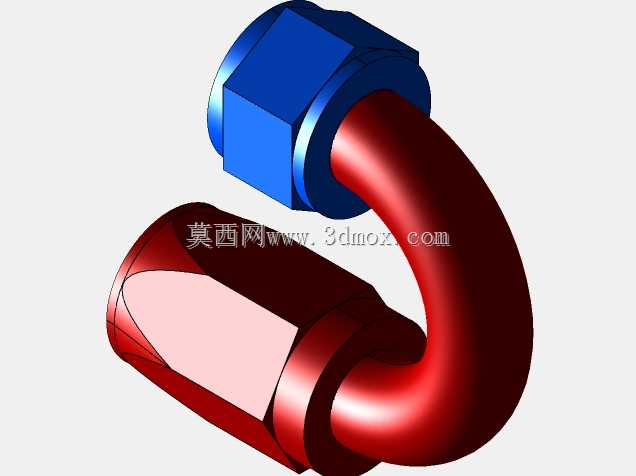

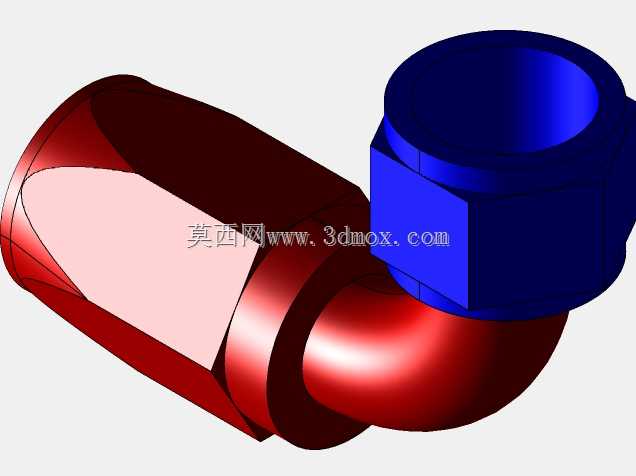

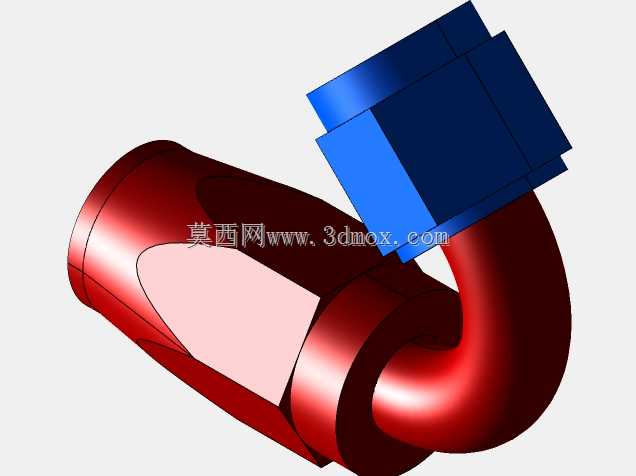

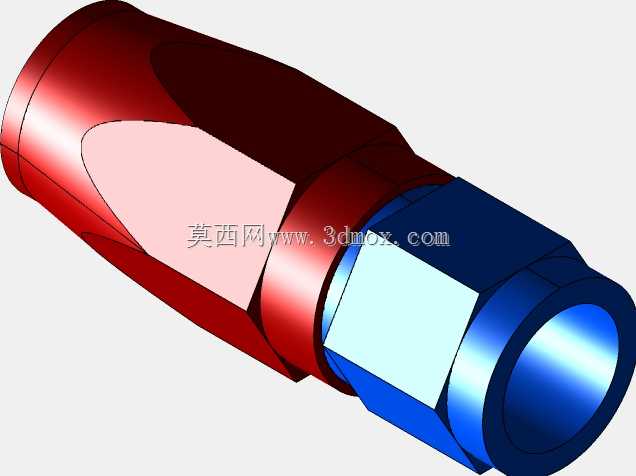

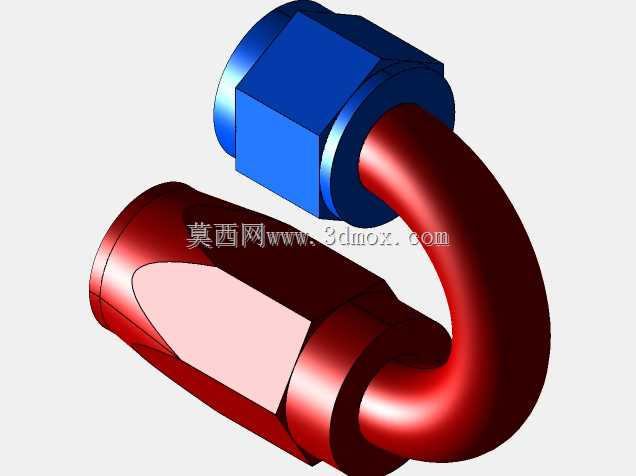

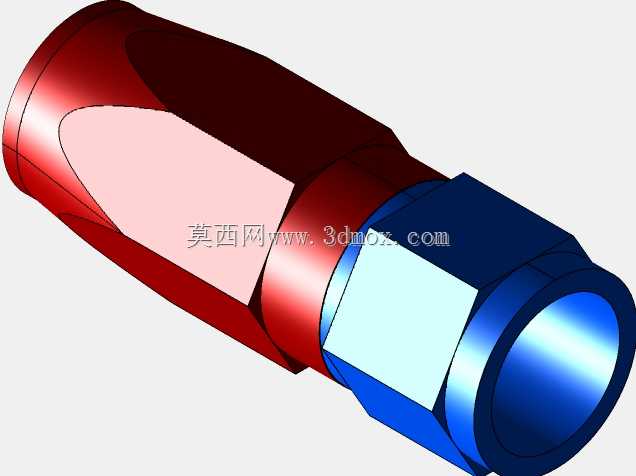

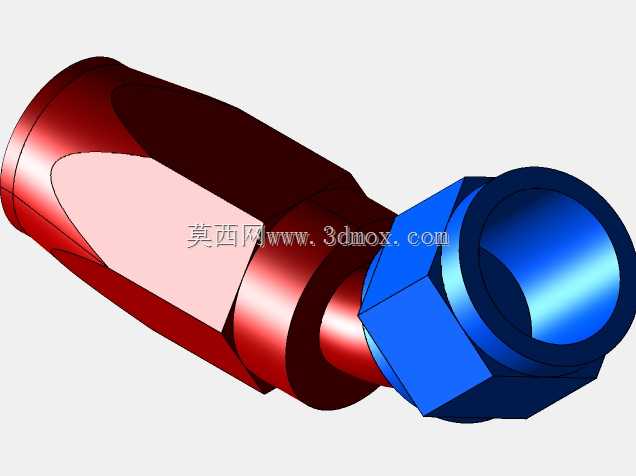

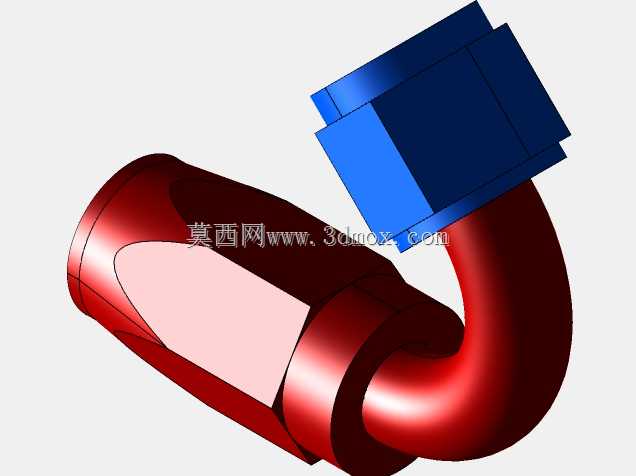

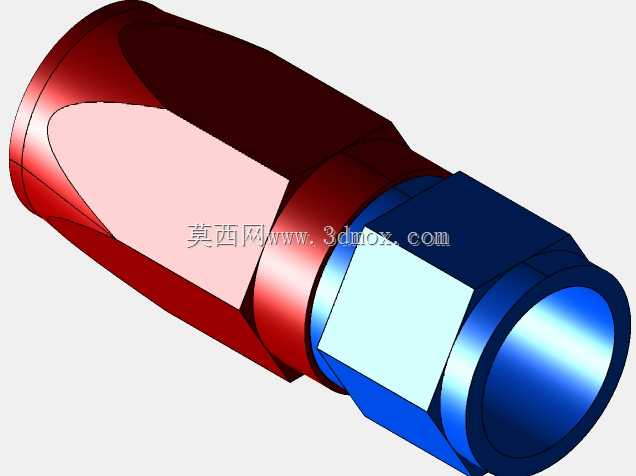

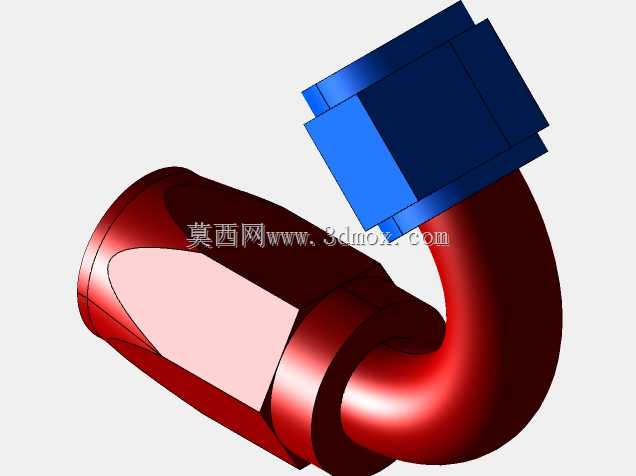

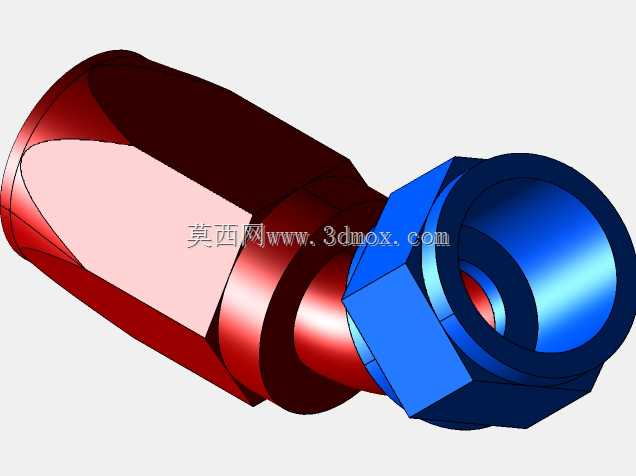

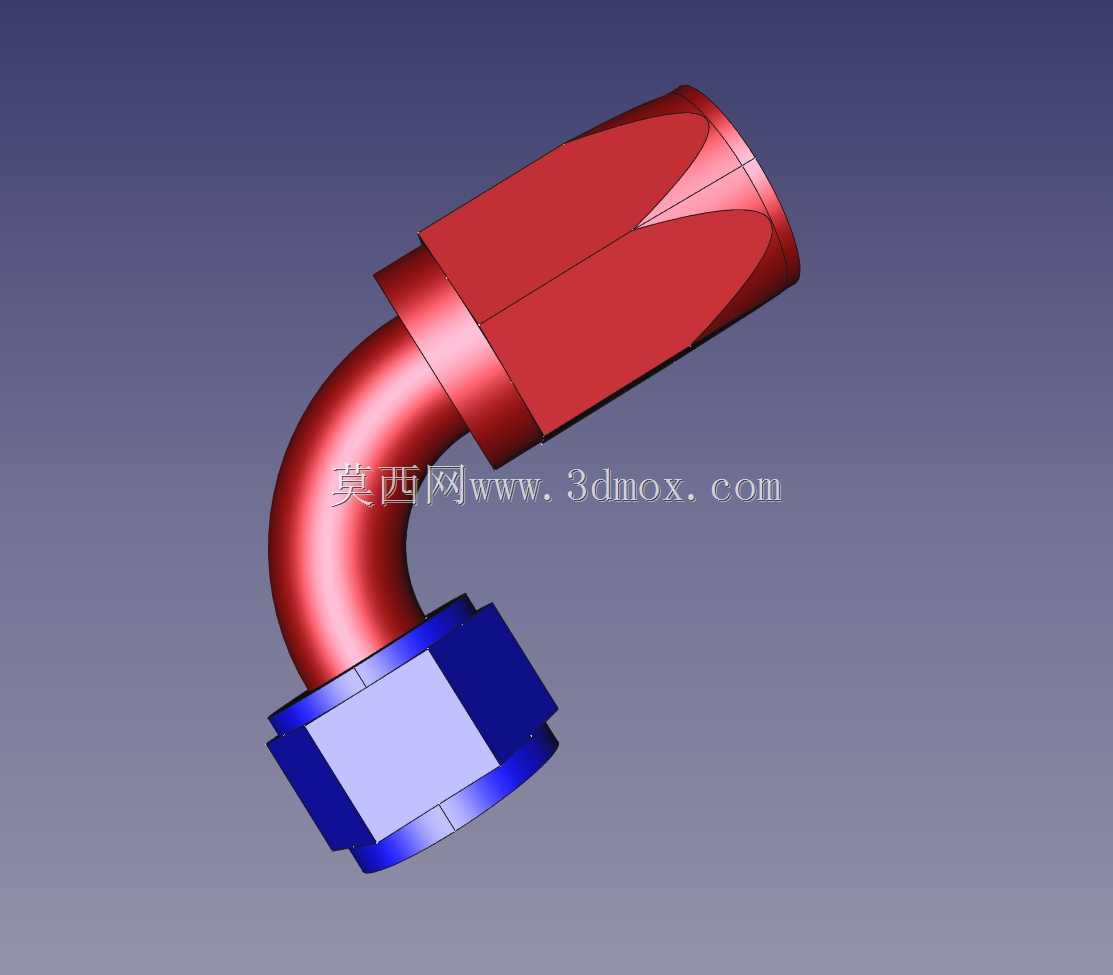

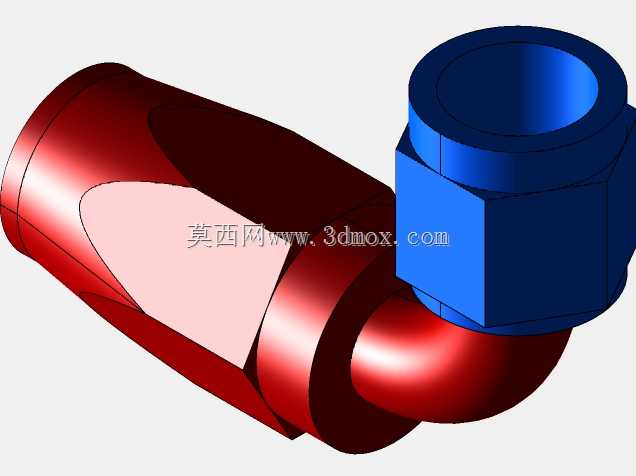

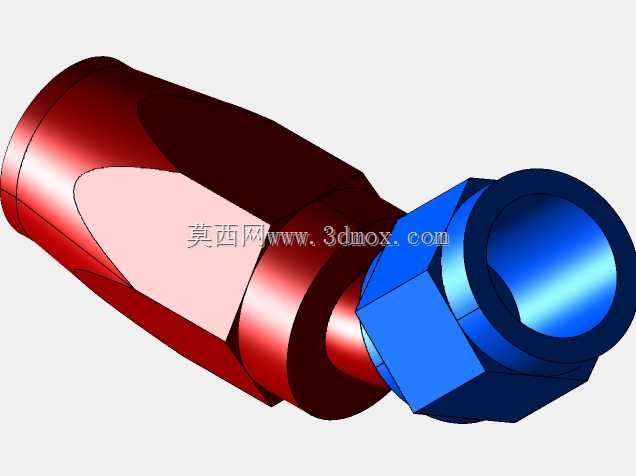

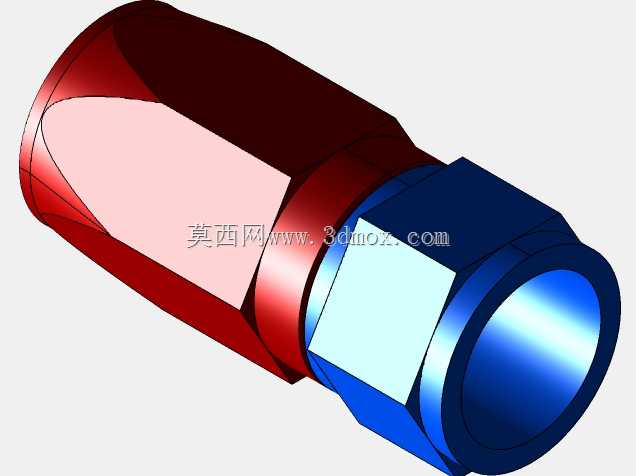

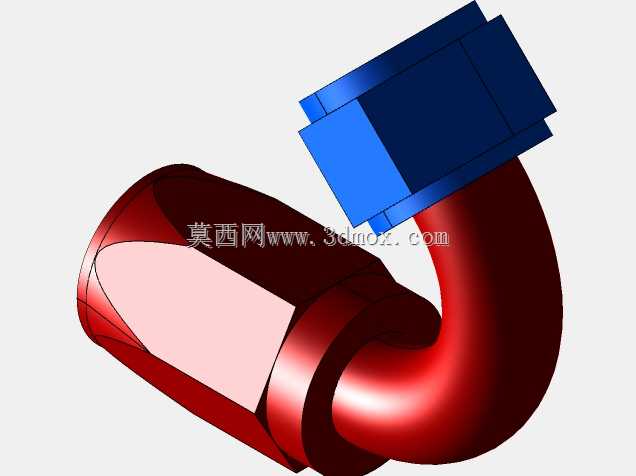

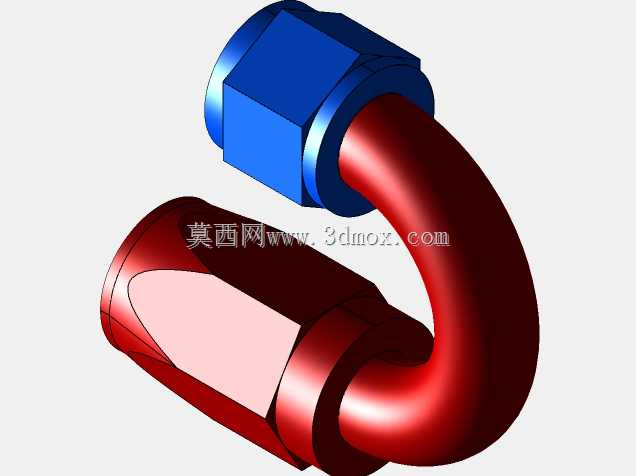

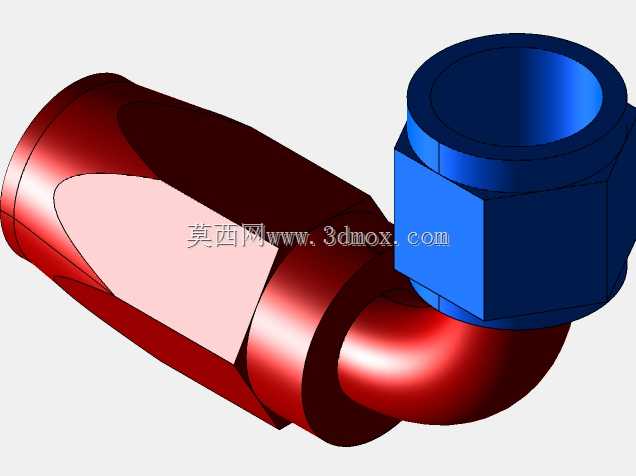

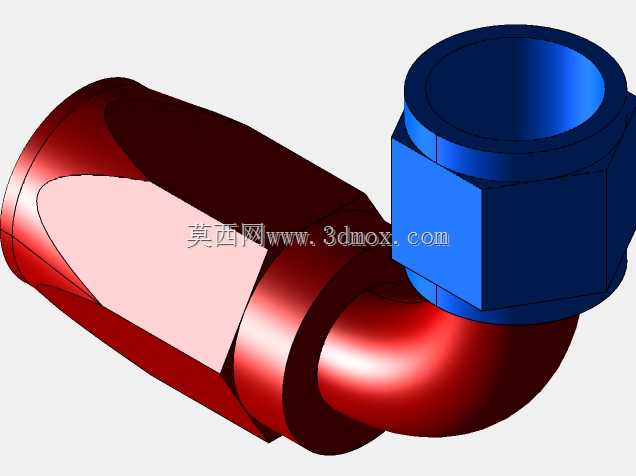

这类铝制JIC接头主要应用在液压系统的管路连接场景中，常见于工程机械、改装车辆、小型液压站的流体输送回路，承担管路转向、端口对接、密封保压的核心作用，适配低压到中压的液压油、燃油等流体输送工况。从结构设计来看，接头采用37度扩口密封的JIC标准结构，这一密封形式无需额外加装密封垫片，依靠扩口面与对接接头锥面的金属硬接触实现密封，抗振动性能优于普通螺纹密封接头，适合设备运行中存在持续振动的管路布置场景。本次建模覆盖了AN6、AN8、AN10、AN12四种常用通径规格，同时包含直杆、45度弯、90度弯、135度弯、180度弯五种角度构型，能够适配不同的管路走向需求，减少管路弯折应力，避免管路因强行弯折出现的通径缩窄、疲劳开裂问题。接头两端分别设计了外螺纹连接端与锁紧螺母结构，锁紧螺母采用六角外形，适配标准扳手的拧紧操作，安装时可通过扭矩控制拧紧力度，避免过紧导致扩口面开裂、过松出现渗漏的问题。弯管部分采用等通径圆弧过渡设计，弯曲半径匹配对应通径的管路最小弯曲半径要求，流体经过弯角处的压力损失控制在合理区间，不会出现局部紊流加剧的问题。从安装边界来看，不同角度的接头预留的螺母操作空间符合实际装配要求，90度弯接头的两端轴线垂直距离经过精准核算，在紧凑安装空间内也能完成扳手操作，不会与周边管路、结构件发生干涉。铝制材质的选型兼顾了轻量化与耐腐蚀性能，相比钢制接头重量降低近六成，适合对自重有要求的移动设备液压回路，表面阳极氧化处理后可抵御常规液压油、大气环境的腐蚀，延长管路系统的维护周期。建模过程中严格遵循SAE J514标准的尺寸公差要求，扩口角度、螺纹规格、螺母对边尺寸均与标准件保持一致，可直接用于管路系统的虚拟装配、干涉检查，也可作为非标接头改型设计的基础模型，设计人员可根据实际管路布置的空间限制，在现有模型基础上调整弯曲角度、加长连接端长度，快速完成定制化接头的设计迭代，减少重复建模的工作量。
