汽车通风钻孔式制动刹车盘结构

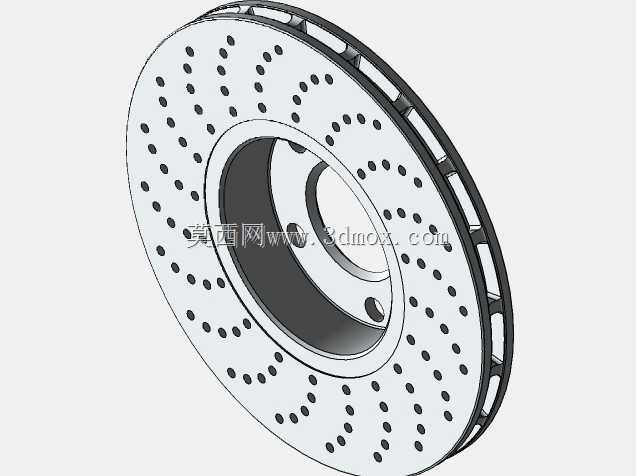

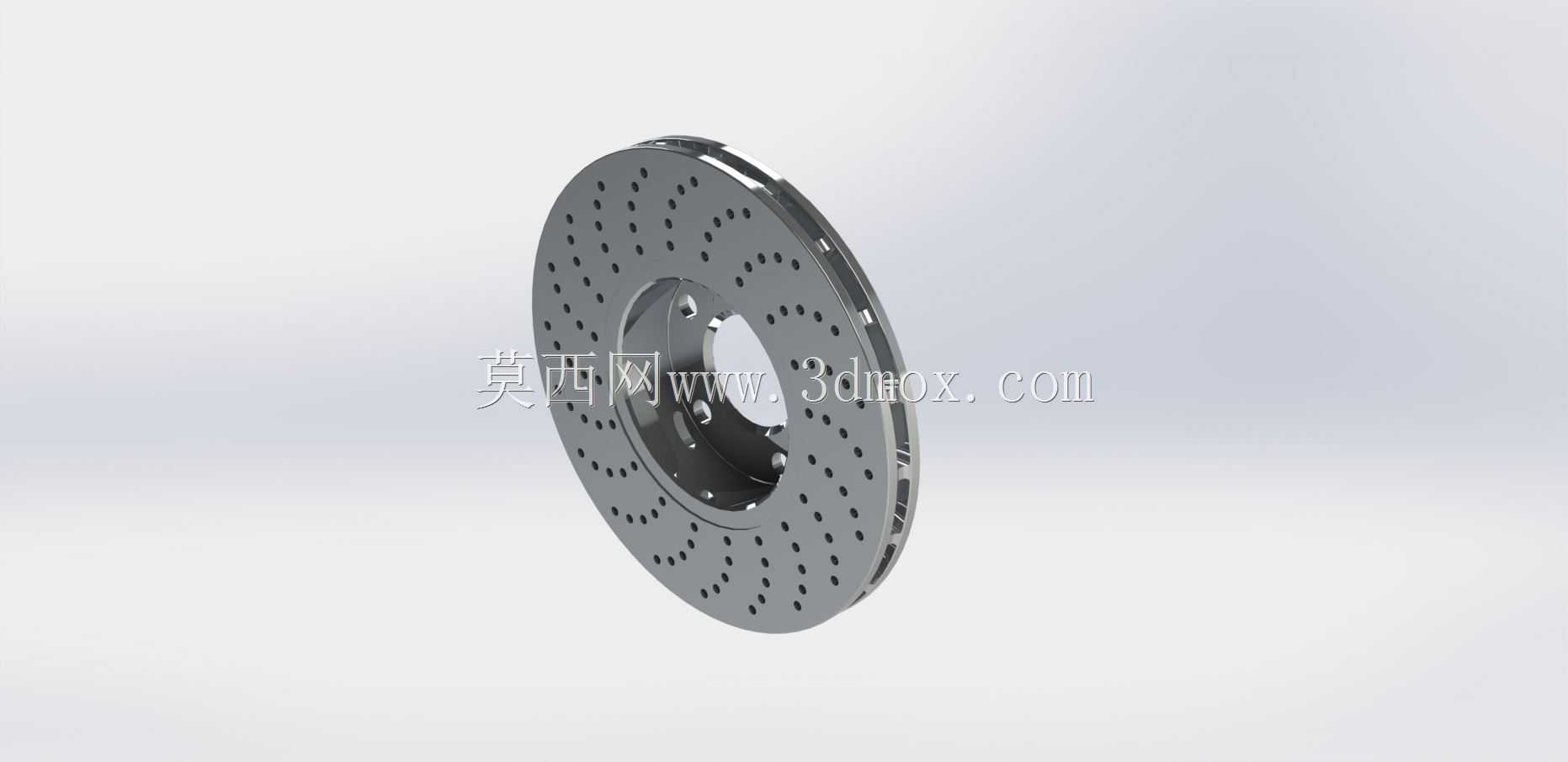

这款盘式制动部件主要应用于乘用车辆、轻型商用车辆的轮端制动系统，安装在车轮轮毂与轮辋的配合位置，是车辆行驶过程中实现减速、驻车的核心安全部件。从结构设计来看，采用双层通风腔体搭配盘面径向钻孔的布局，钻孔沿盘面圆周方向等距排布，既可以在制动摩擦过程中快速导出摩擦产生的高温，避免制动热衰退导致制动力衰减，也能在雨天行驶时及时排走盘面水膜，缩短湿滑路面的制动响应距离。设计过程中优先匹配轮端安装的边界尺寸，中心定位孔的公差按照轮毂配合的过渡配合要求设定，周边安装孔的孔位分布严格对应主流车型轮毂的螺栓分布圆参数，不需要额外改制即可完成适配安装。盘面的摩擦区域预留了均匀的磨损余量，双层通风道的筋条采用径向直筋布局，在车轮转动时可以借助离心力形成主动气流，带走制动片与盘面摩擦产生的热量，相比实心制动盘，连续制动工况下的盘面温度可以降低三成以上，有效避免高温导致的制动片摩擦系数下降问题。钻孔的孔径与孔深经过反复校核，既保证足够的散热、排水效率，也不会过度削弱盘面的结构强度，在高频制动的工况下不会出现盘面开裂的问题。安装端面的平面度公差控制在较高精度等级，避免安装后出现盘面偏摆，导致制动过程中方向盘抖动、制动片偏磨的问题。这类制动部件在日常使用中，需要配合对应摩擦系数的制动片使用，安装时要保证盘面与轮毂贴合面无杂质、无锈蚀，确保安装定位准确，制动过程中摩擦面可以完全贴合，保证制动力输出平稳。从建模角度来看，该模型完整还原了通风道结构、钻孔分布、安装孔位的细节特征，可用于制动系统结构教学、整车底盘装配干涉校验、制动性能仿真分析的基础参考模型，也可作为汽车维修实训的结构展示教具，帮助从业者直观理解盘式制动器的核心结构与工作原理。
