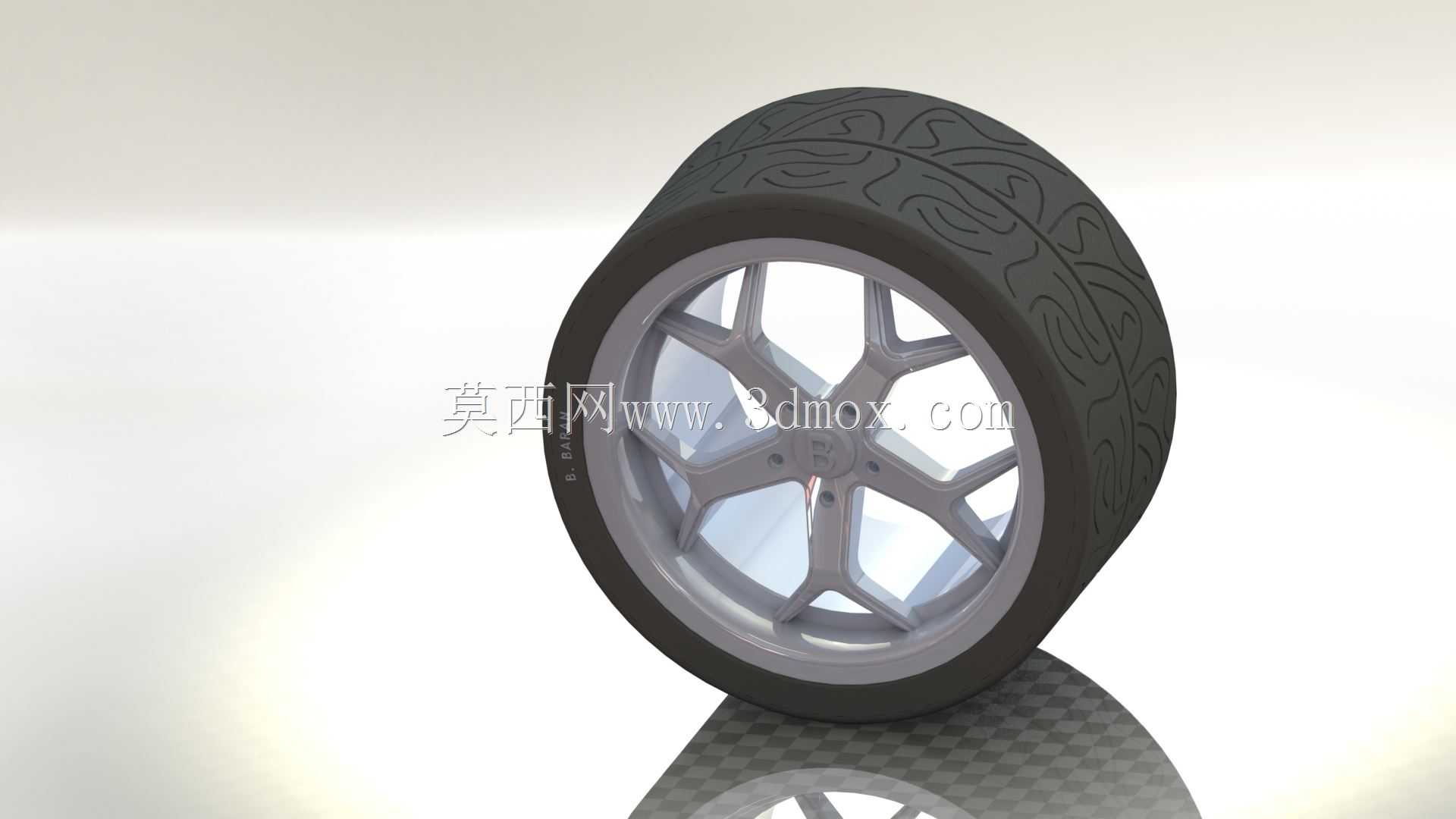

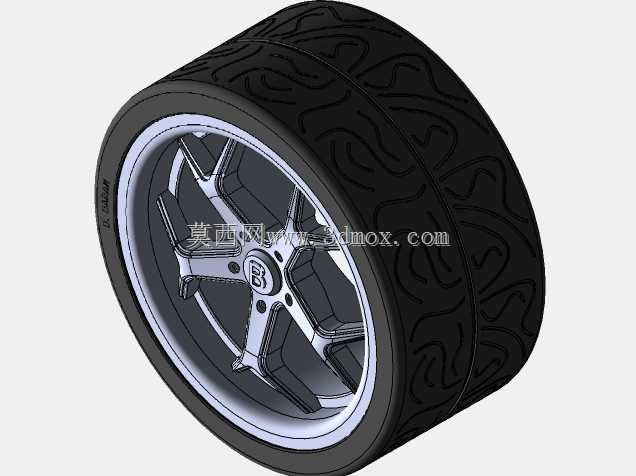

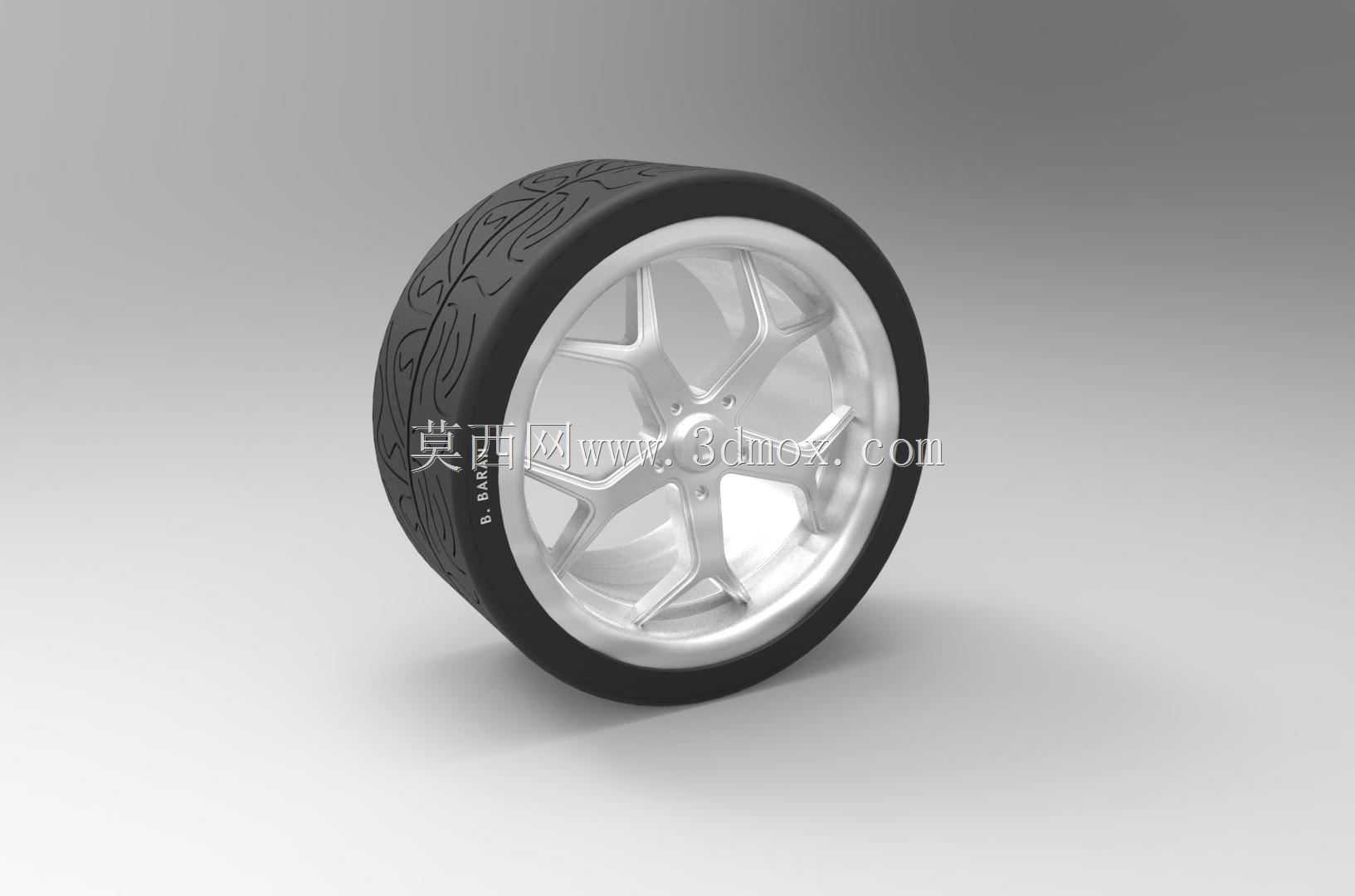

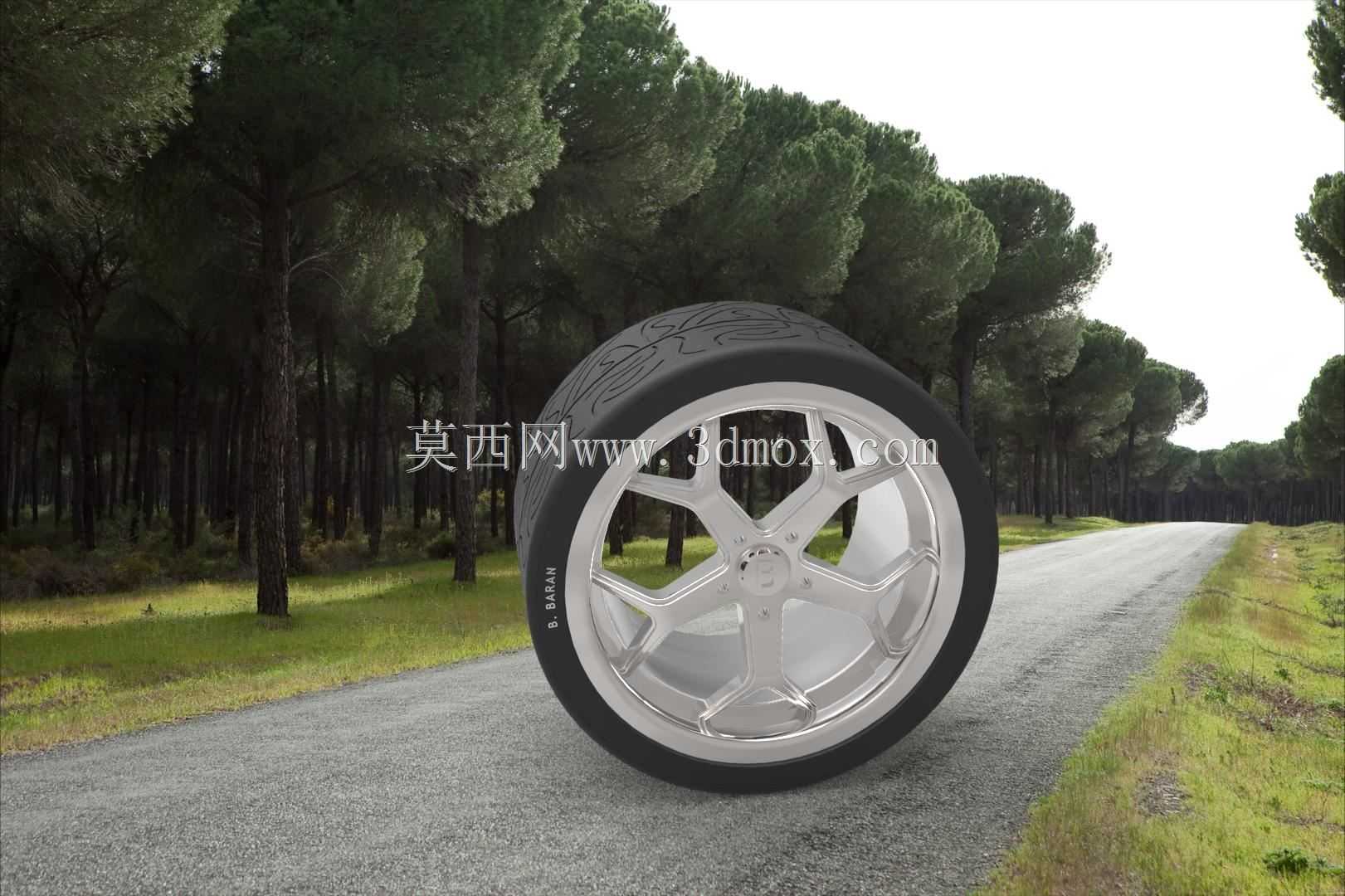

乘用车多辐式铝合金轮毂配套橡胶轮胎设计

这套行走部件的设计，首先围绕民用乘用车的日常行驶场景展开，覆盖城市铺装路面、城郊非铺装碎石路等常见通行环境，核心作用是承载车身整备质量与满载载荷，同时传递驱动、制动扭矩，缓冲路面传递的冲击振动，保障行驶过程的抓地性能与转向循迹性。设计阶段先确定安装边界，轮毂的PCD节圆直径、中心孔尺寸、偏距数值完全匹配主流紧凑型家用乘用车的转向节安装位，轮辋直径适配常规17英寸规格轮胎，安装面的螺栓孔位置度公差控制在0.1mm以内，避免装车后出现动平衡超差、高速行驶抖动的问题。轮毂采用多辐式镂空结构，在保证辐条抗弯、抗扭强度的前提下，尽可能削减非安装区域的材料厚度，降低簧下质量，提升悬架系统的响应速度，辐条的过渡圆角全部做R3以上的圆弧处理，避免应力集中导致的辐条断裂风险，轮辋与轮胎配合的胎圈座位置做了高精度的止口设计，保证轮胎充气后与轮辋的密封性能，防止高速行驶时出现轮胎脱圈的安全隐患。轮胎部分的胎面花纹采用不对称设计，内侧花纹块侧重排水性能，四条纵向主排水沟的深度、宽度经过测算，可在湿滑路面快速排开胎面积水，降低水滑风险，外侧花纹块做了刚性强化处理，提升弯道行驶时的侧向支撑力，胎侧的厚度设计兼顾缓冲性能与防刮蹭能力，日常路肩停靠时不易出现胎侧鼓包问题。建模过程中，轮胎与轮毂的配合间隙严格控制在工程允许的过盈配合范围内，装配后胎圈与轮辋止口完全贴合，可直接用于整车总装布置的干涉检查、行走系统的运动仿真分析，也能作为改装配件设计的参考基准，校核不同偏距轮毂装车后与翼子板、刹车卡钳的间隙是否满足设计要求。
