汽车悬架用螺旋弹簧液压减震结构

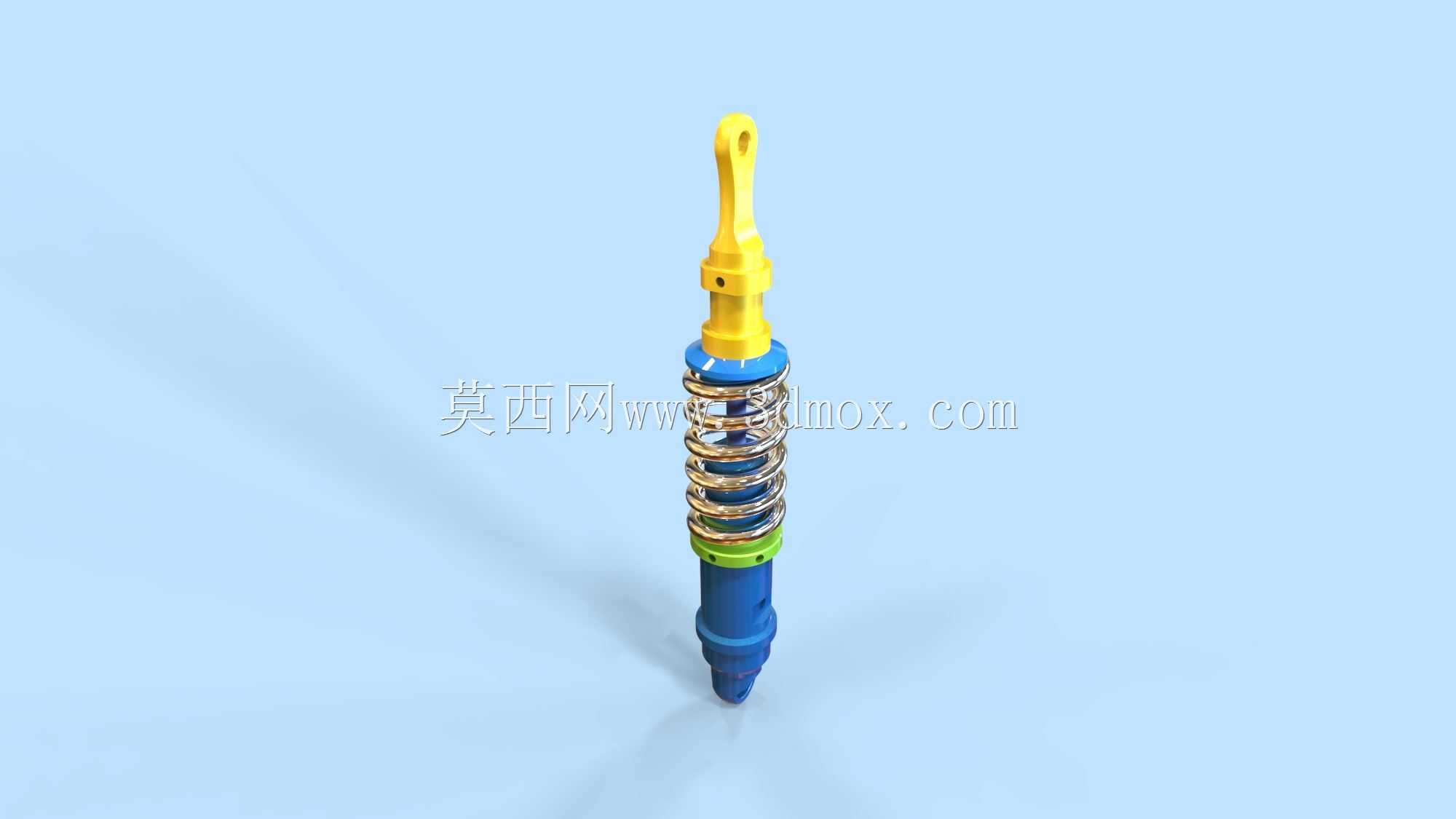

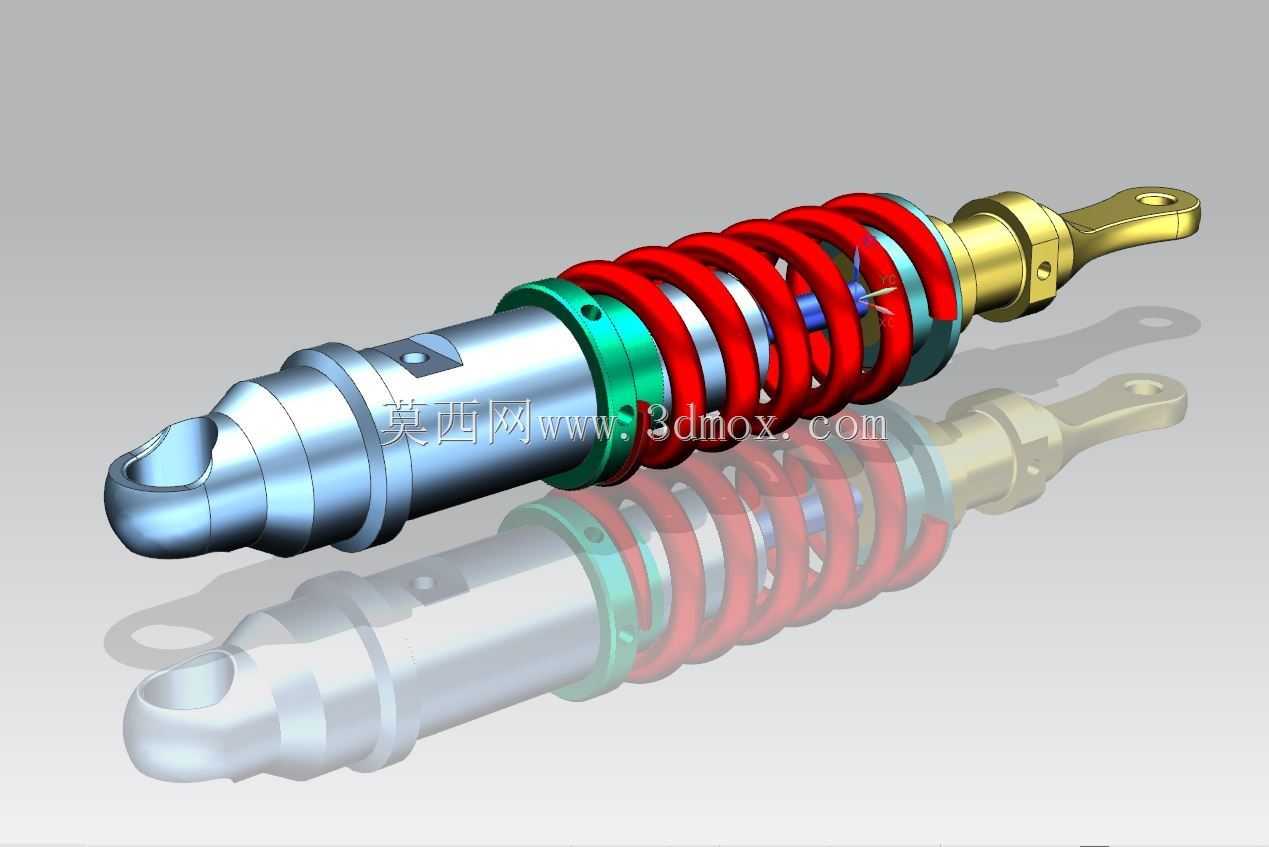

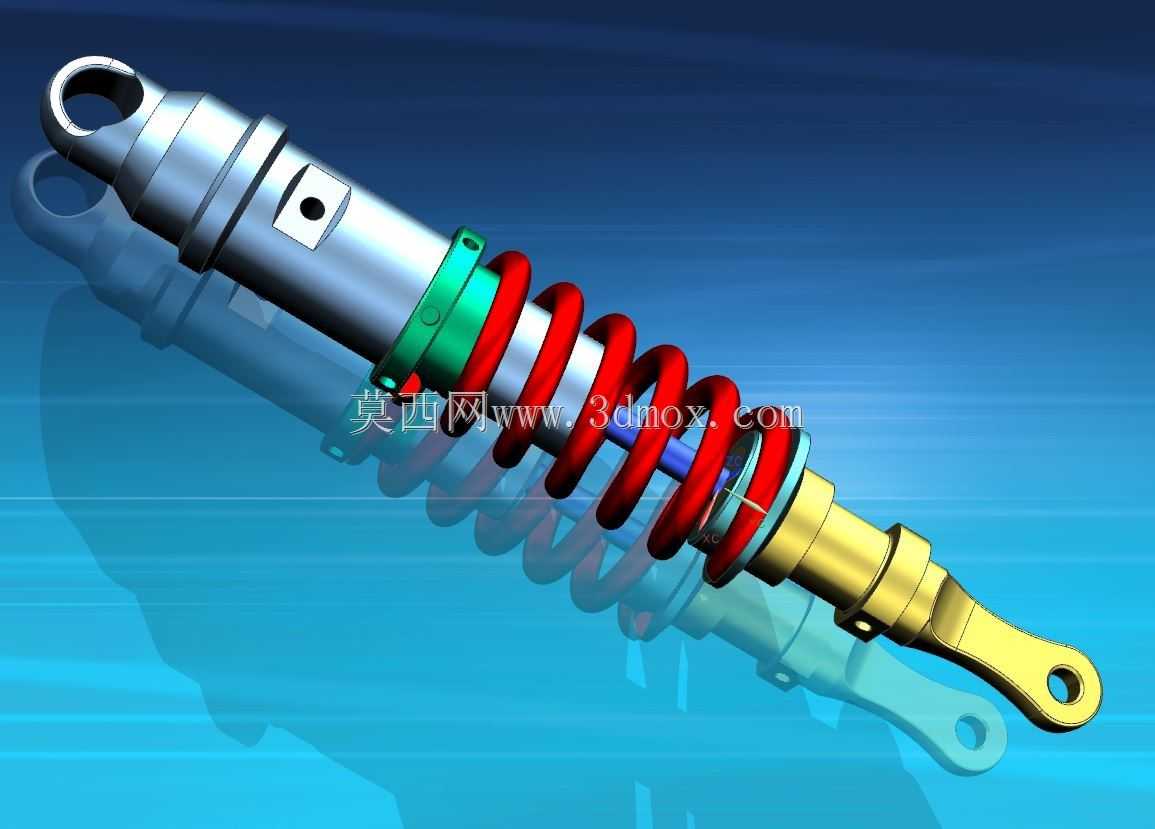

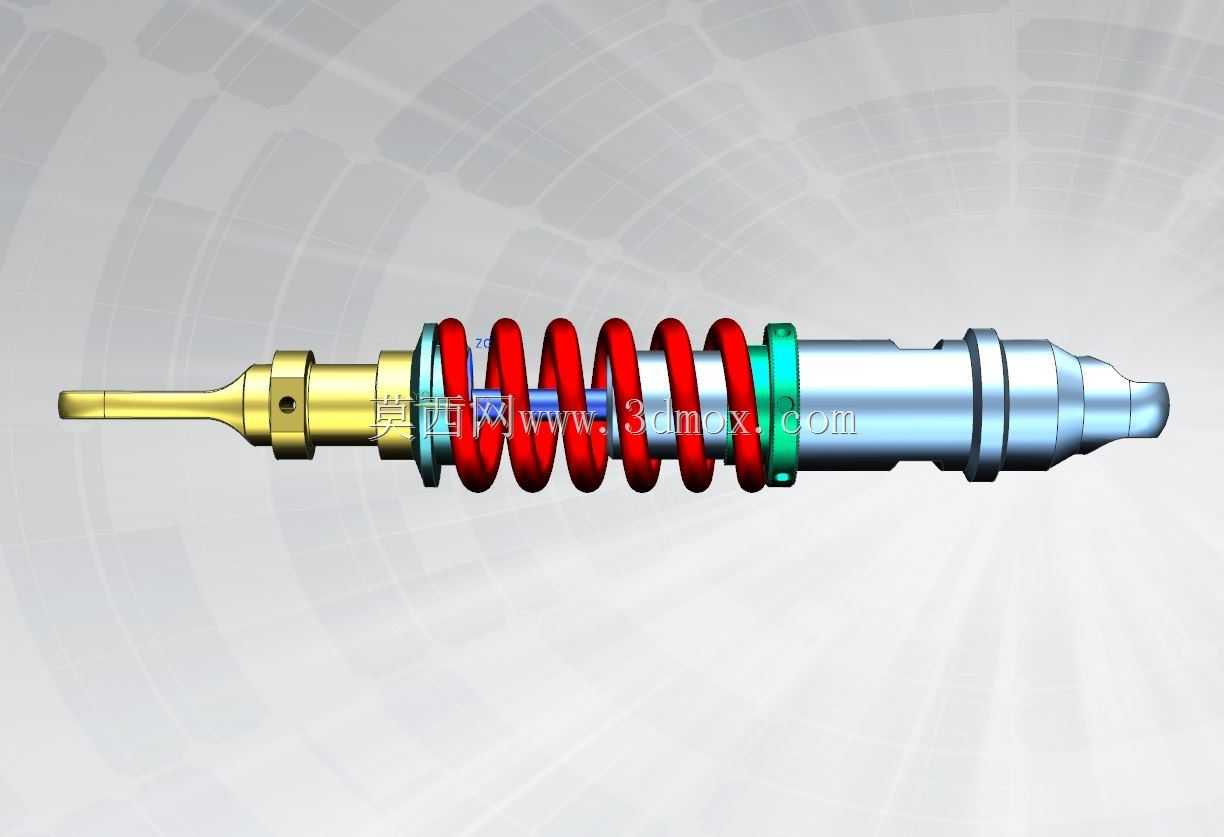

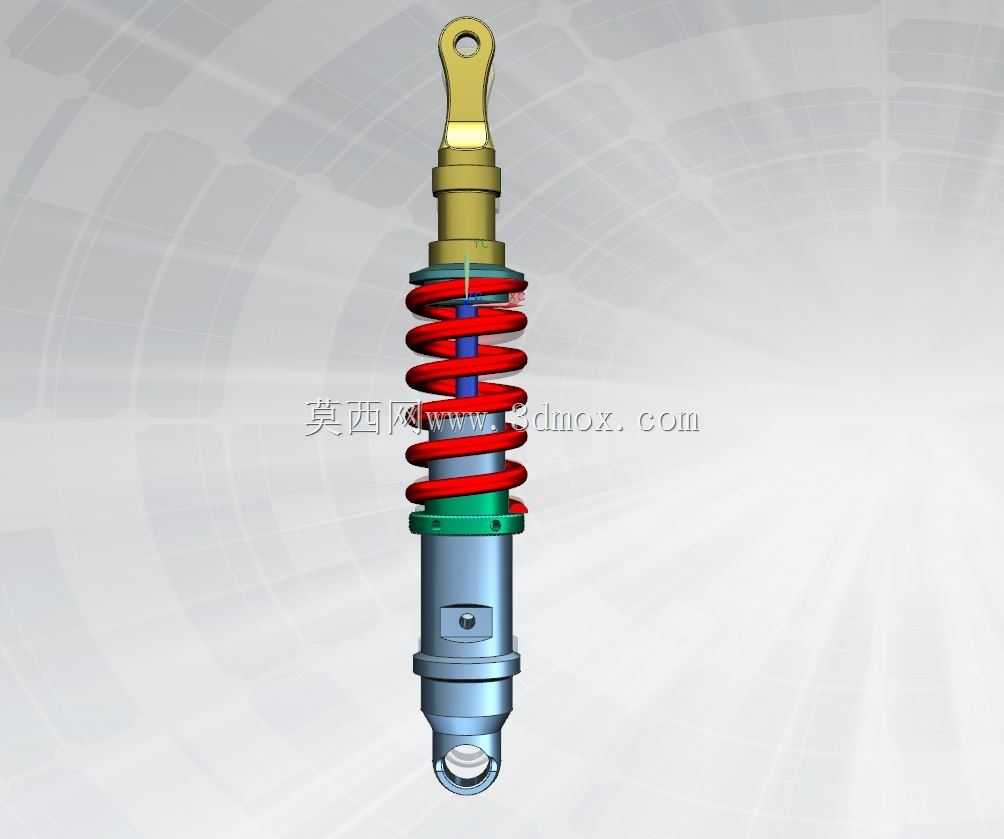

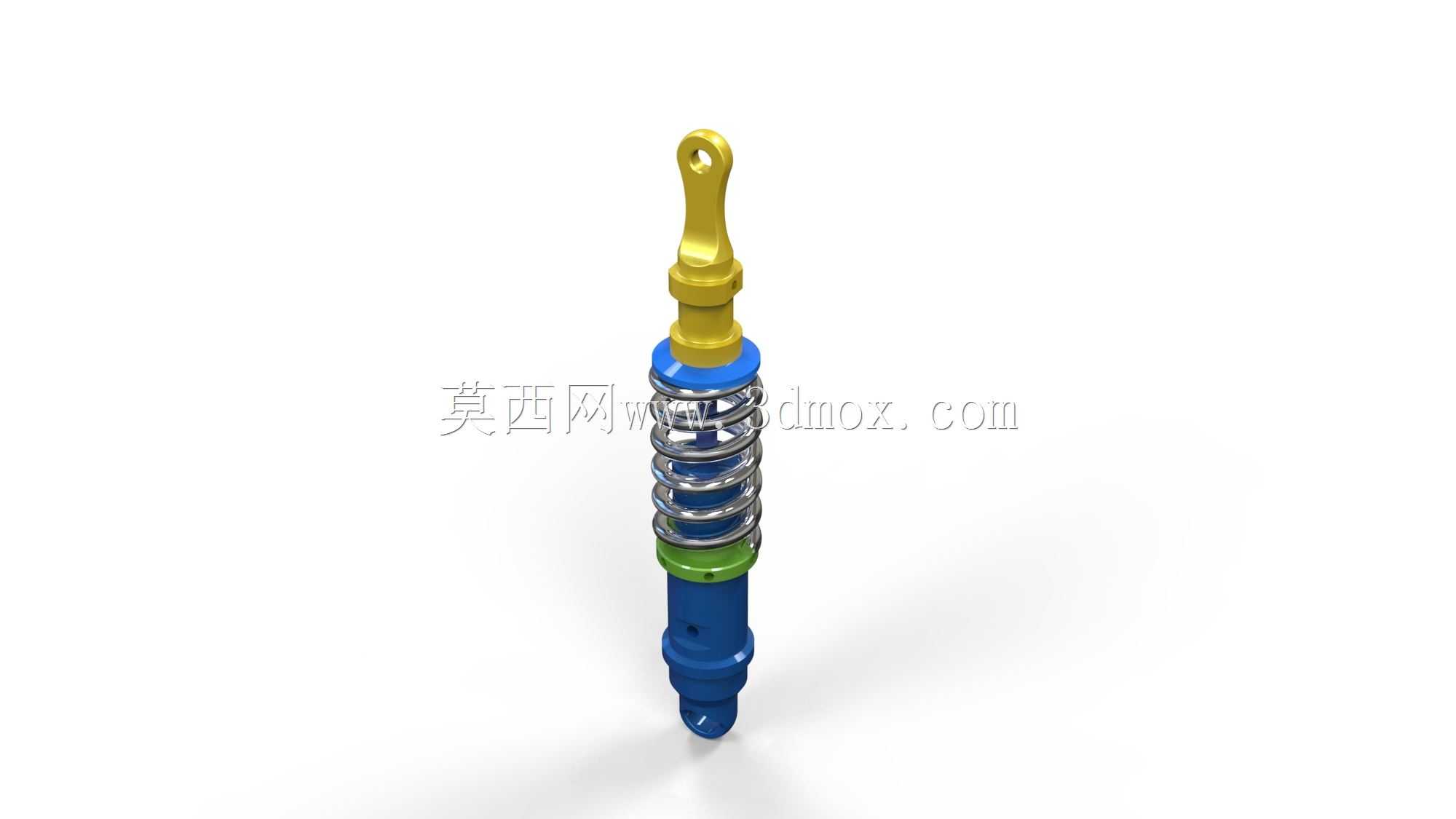

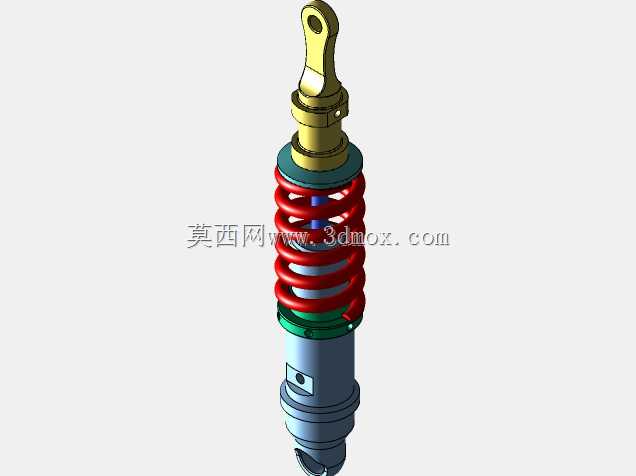

该减震结构主要应用于乘用车辆底盘悬架系统，承担行驶过程中路面冲击载荷的缓冲与振动衰减作用，是保障车辆行驶平顺性、操控稳定性的核心底盘部件。从结构设计逻辑来看，整体采用上端吊耳铰接、下端柱体插接的安装形式，上端吊耳的通孔尺寸匹配常规悬架上摆臂的铰接销轴规格，安装时可通过销轴实现与车架侧连接点的铰接固定，下端柱体的直径与长度适配转向节侧的安装套筒深度，装配后可保证减震器工作行程内无运动干涉，上下连接点的同轴度公差控制在合理范围内，避免工作过程中出现侧向偏载导致的密封件异常磨损。核心功能实现上，结构集成了螺旋弹簧与液压阻尼单元，外部螺旋弹簧承担车身静载荷与冲击过程中的弹性支撑作用，弹簧的节距、线径参数经过匹配设计，可保证空载、满载工况下的弹簧刚度线性度处于合理区间，避免刚度突变带来的行驶质感劣化；内部液压阻尼单元通过阀系的节流作用，将弹簧往复运动的机械能转化为油液热能散出，可快速衰减弹簧的余振，避免车辆经过颠簸路面后出现持续的弹跳现象。设计过程中充分考虑了实际工况的使用需求，阻尼筒外部设置了多级防尘密封结构，上端活塞杆位置的防尘罩可阻挡行驶过程中泥水、沙尘侵入阻尼筒内部，避免活塞杆表面被杂质划伤导致的漏油失效；弹簧上下端设置了不同颜色的限位支撑座，蓝色上支撑座与阻尼筒上端盖贴合，绿色下支撑座与阻尼筒下部的限位凸台配合，可限制弹簧的最大压缩行程，避免冲击载荷过大时弹簧并圈导致的刚性撞击。从外形边界来看，整体结构的最大外径处于螺旋弹簧的外圈位置，可适配多数紧凑级车型的悬架安装空间，工作行程覆盖常规铺装路面与非铺装路面的悬架跳动范围，阻尼特性的调校偏向兼顾日常行驶的舒适性与过弯时的侧倾抑制，既可以过滤路面细碎颠簸，也能在激烈驾驶时提供足够的支撑力，减少车身侧倾幅度。结构的各部件拆分逻辑清晰，阻尼筒、弹簧、支撑座、吊耳均可单独拆分建模，各配合面的尺寸公差标注符合常规机械加工要求，可直接用于底盘结构匹配验证、教学演示或者改装方案的结构参考。
