汽车排气系统等长三分支歧管结构

　　这类三分支歧管最常见的应用场景是小排量三缸内燃机的排气侧，也可在部分涡轮增压机型的进气预稳压段、小型空压机的分流气路中见到同类结构，核心作用是将三个独立工作腔室的介质流汇总到单一公共通路，或是反向将单路输入介质均匀分配到三个独立支路，在流体输送系统里承担流道合流、分流的核心转接功能。从实际装车或装机的使用需求来看，这类歧管的设计首先要平衡流阻与各支路的一致性——以排气歧管为例，三个支路的长度、弯折曲率如果偏差过大，会导致各缸排气背压不均，直接影响发动机的充气效率，甚至出现排气干涉、缸内残余废气量超标的问题，因此建模阶段首先要确定各支路的等长约束，从公共法兰接口到三个分支安装面的流道中心线长度偏差需要控制在工程允许的公差范围内，

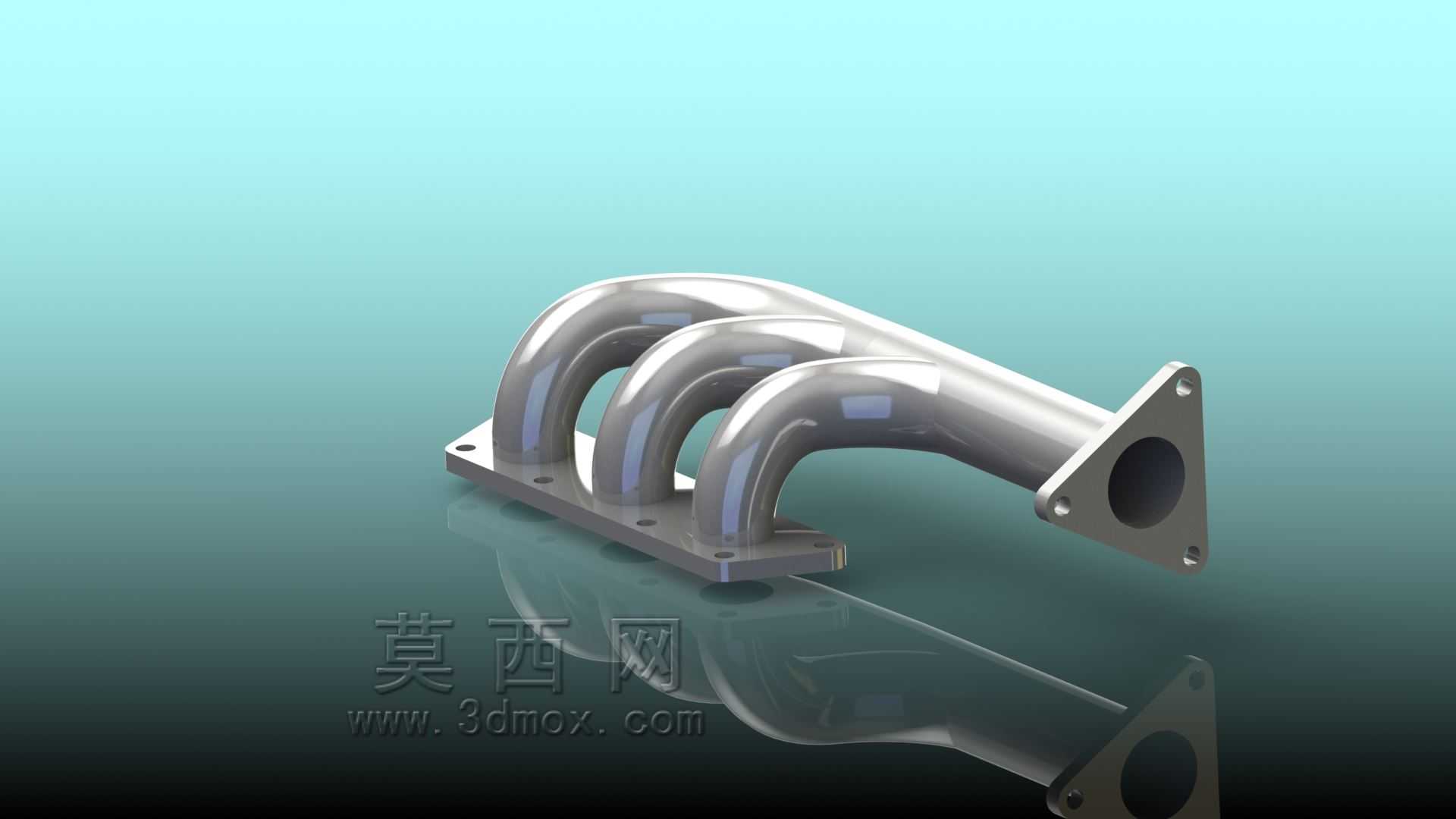

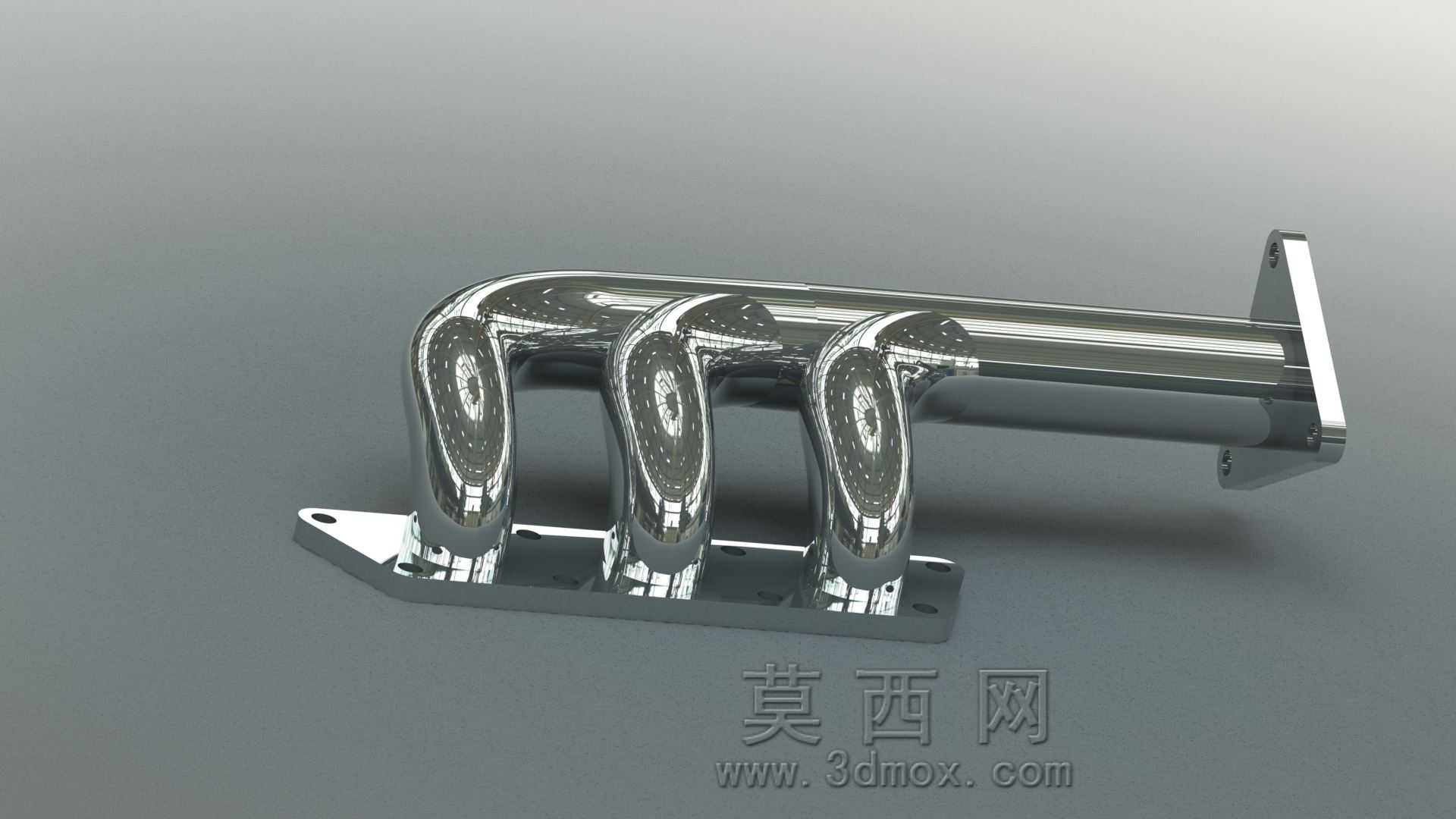

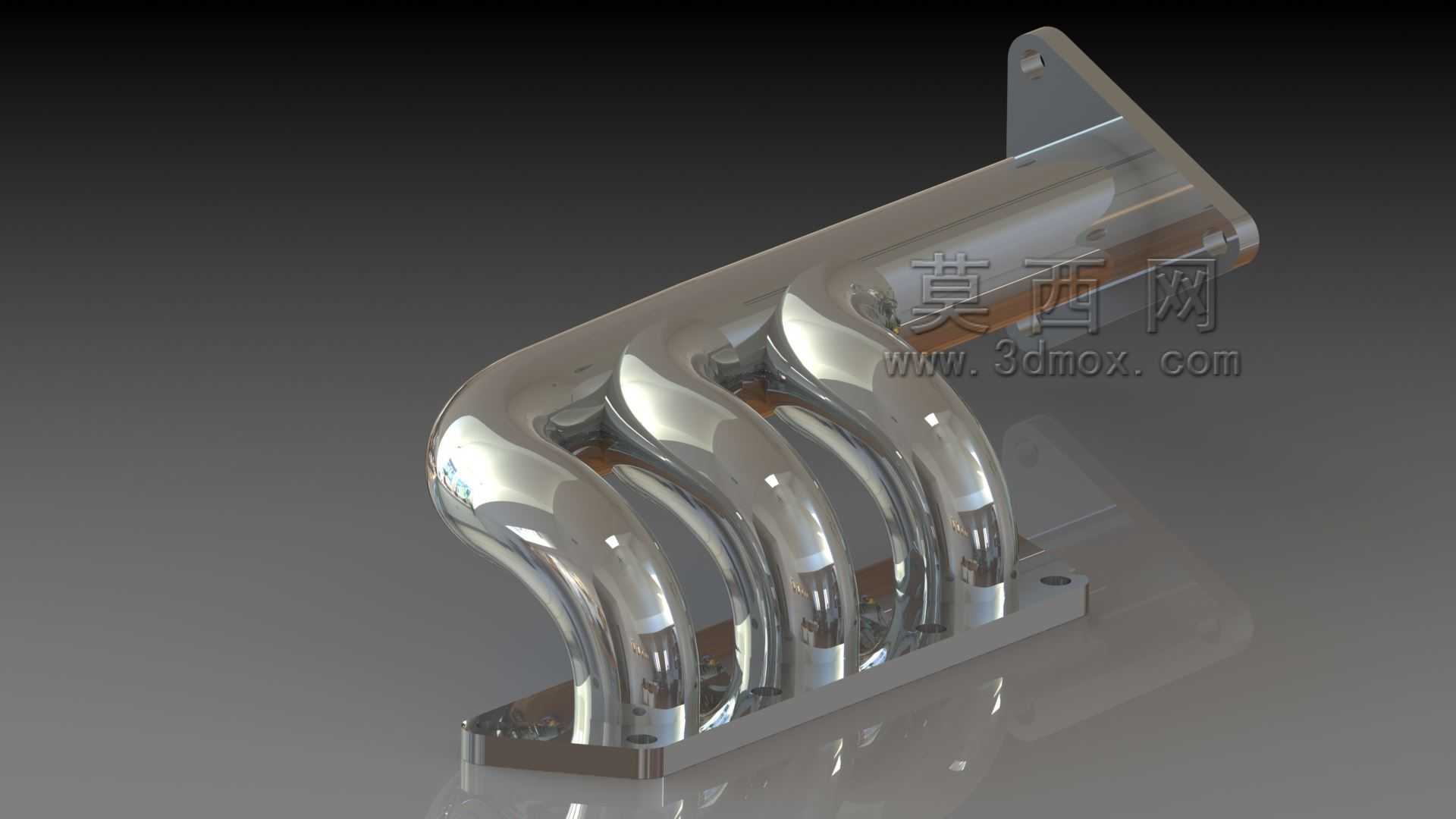

　　避免不同支路的流体行程差带来的压力波动干扰。结构上，该歧管采用一体化弯管成型的主体结构，两端分别设置连接法兰：一端是三角形布置的三孔安装法兰，对应三个独立腔室的接口，法兰面加工有密封凸台结构，安装时配合金属密封垫可以实现端面静密封，避免高温高压介质泄漏；另一端是圆形法兰接口，对接下游的公共管路，比如排气系统的三元催化段、进气系统的稳压腔接口，法兰上的安装孔位按照通用管路法兰的标准间距布置，可适配同通径的常规管路连接件。三个弯管段采用大曲率半径的圆滑过渡设计，没有直角弯折结构，目的是降低流体在弯折处的局部阻力，减少介质流动过程中的能量损失，同时弯管的壁厚按照承压需求设计，在高温排气应用场景下，壁厚需要兼顾热变形余量与结构强度，

　　避免长期在交变温度、交变压力工况下出现焊缝开裂、管壁变形的问题。设计过程中需要先确定安装边界：首先要匹配对接设备的接口位置，三个分支的安装面间距、孔位坐标必须和缸盖或对应腔室的接口完全对齐，不能出现安装干涉，同时要预留周边部件的装配空间，比如发动机舱内的线束、冷却管路、周边附件的安装间隙，歧管的外轮廓不能和周边部件发生运动干涉，尤其是在发动机悬置产生形变、车辆行驶过程中动力总成出现小幅位移的工况下，要保证歧管和周边部件始终保留足够的安全间隙。外形尺寸方面，这类歧管的整体包络尺寸需要根据适配的机型排量确定，三缸小排量机型用的排气歧管整体长度通常在200-300mm区间，法兰面的安装孔位公差按照IT7级精度控制，

　　保证安装时螺栓可以顺利穿入，不会出现强制装配带来的附加应力。流道内壁的粗糙度要求也需要在设计阶段明确，用于气体输送的歧管内壁粗糙度要控制在Ra3.2以下，减少气流沿程阻力，避免积碳在管壁粗糙位置附着堆积。另外，歧管的安装支脚位置需要做加强结构，因为管路在工作中会承受介质脉冲带来的振动，长期交变载荷下如果支脚强度不足，容易出现断裂脱落的问题，建模时在支脚和主管路的连接位置做圆弧过渡，减少应力集中，同时可以根据实际工况在合适位置预留传感器安装孔，比如排气温度传感器、氧传感器的安装位，方便后续系统的参数监测。从建模逻辑来看，这类管件结构优先采用中心线扫掠的方式生成主体，先绘制各支路的空间中心线，保证曲率连续、长度一致，再按照通径要求绘制截面轮廓沿中心线扫掠生成管壁，之后添加两端的法兰结构、安装凸台、加强筋等细节，最后对所有锐边做倒钝处理，避免加工和装配过程中出现割伤的问题，也减少应力集中点。实际生产中这类歧管多采用不锈钢铸造或者弯管焊接成型，建模时需要考虑铸造拔模斜度、焊接坡口的预留，保证三维模型可以直接对接后续的工艺生产环节，不需要做过多的二次修改。在流体性能验证层面，设计阶段可以通过模型直接抽取流道域做CFD仿真，核对各支路的流量分配均匀性、整体流阻数值，根据仿真结果微调弯管的曲率和过渡段尺寸，直到满足性能指标要求，避免做出样件后再反复修改，大幅缩短研发迭代周期。
