蓝色按动式圆珠笔外观结构三维设计

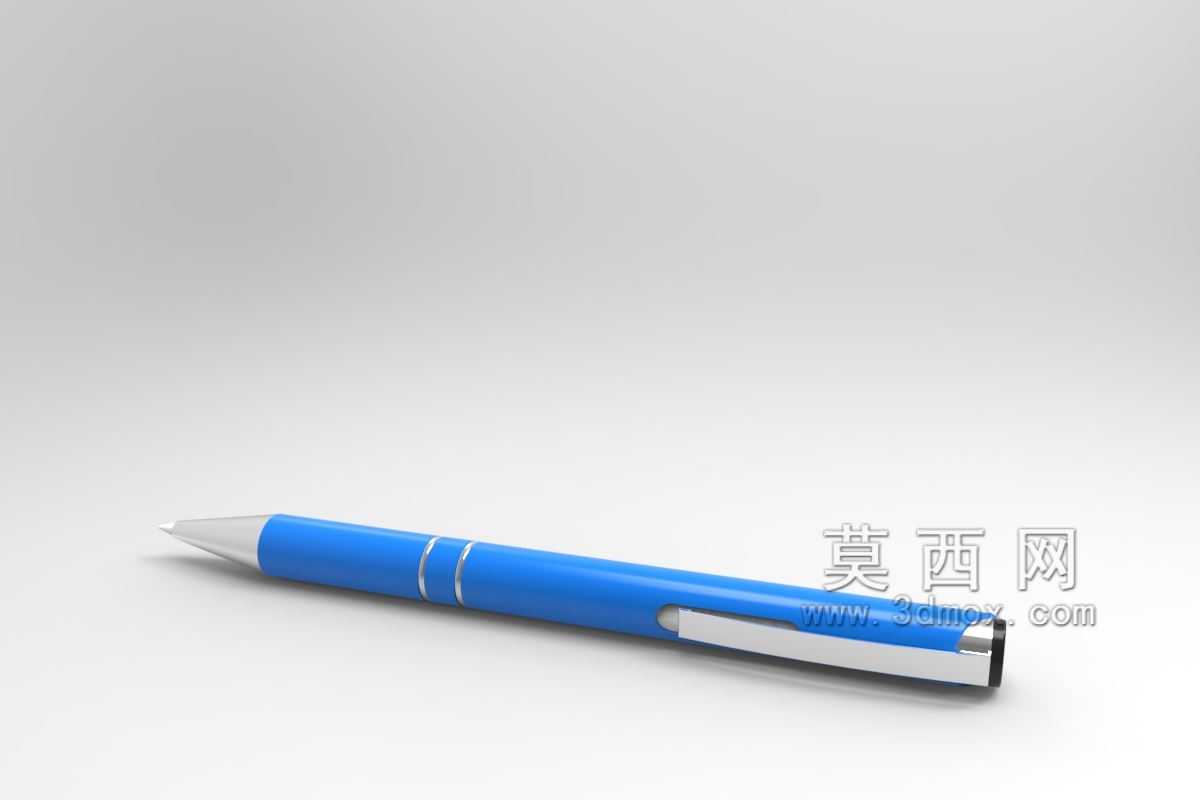

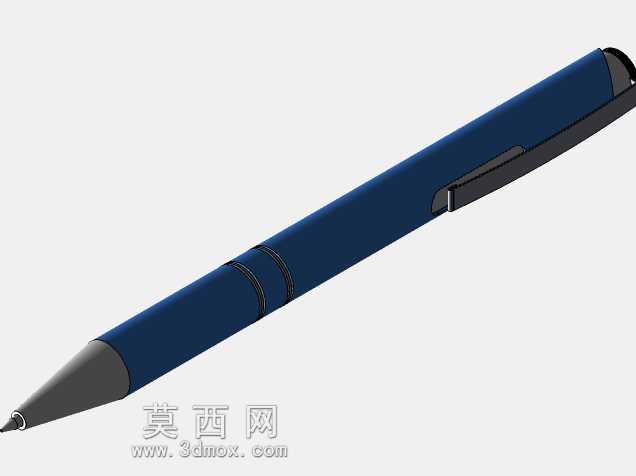

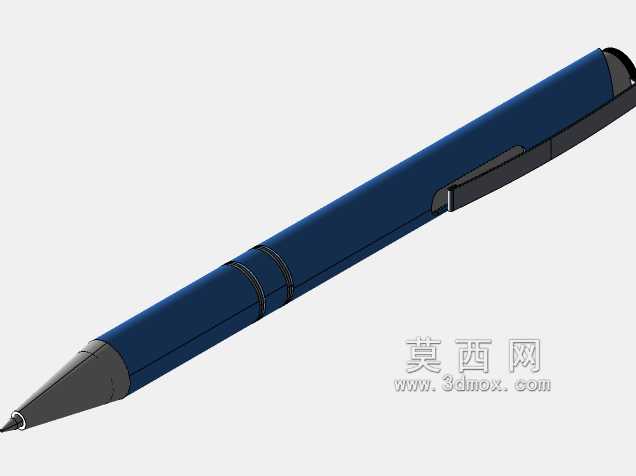

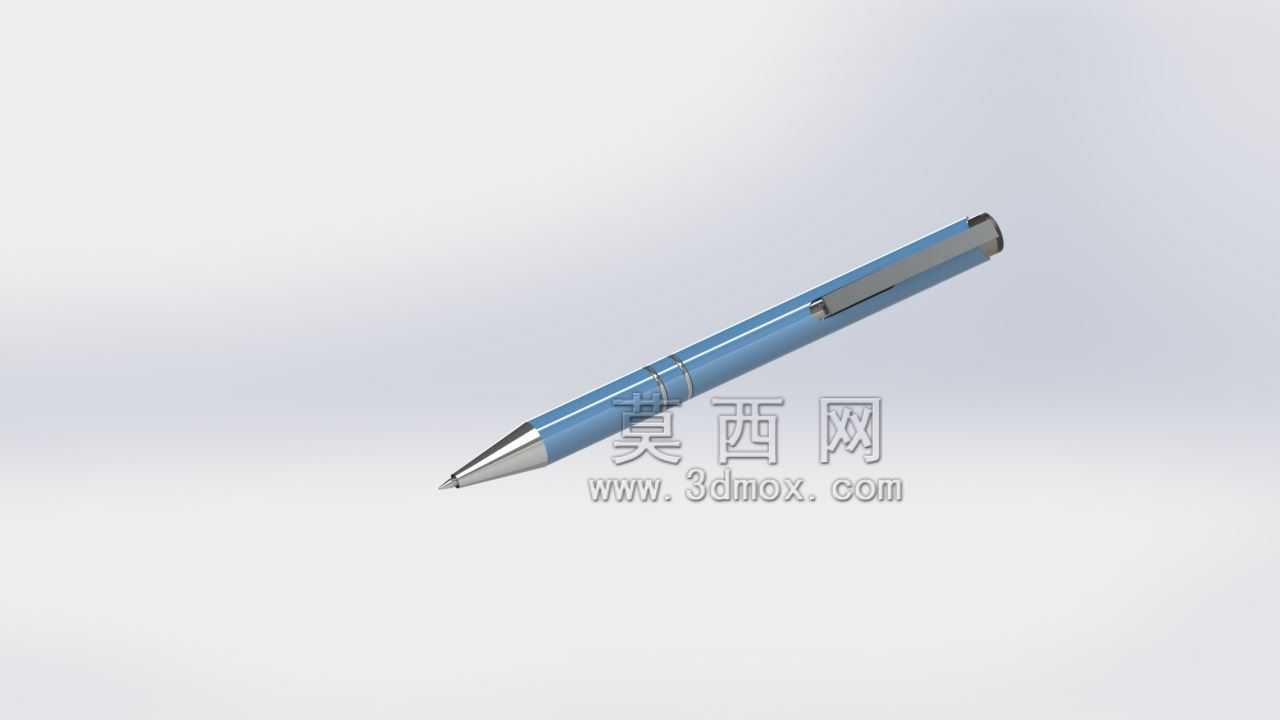

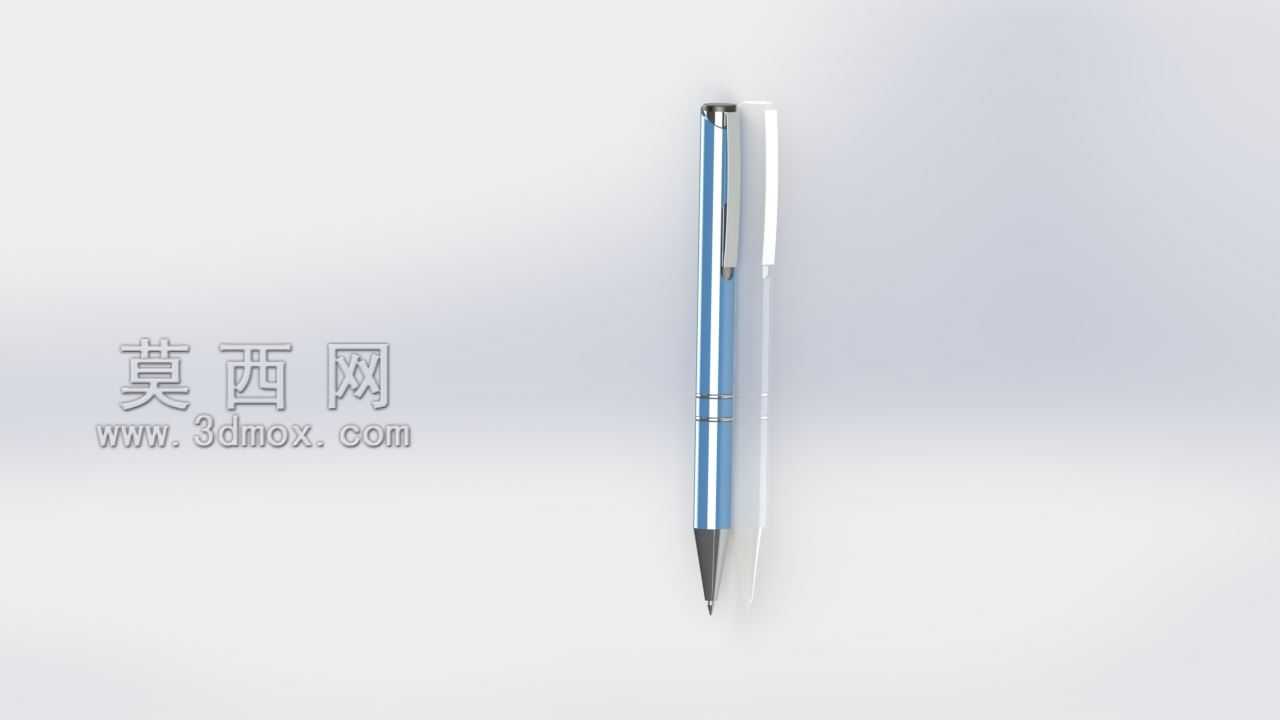

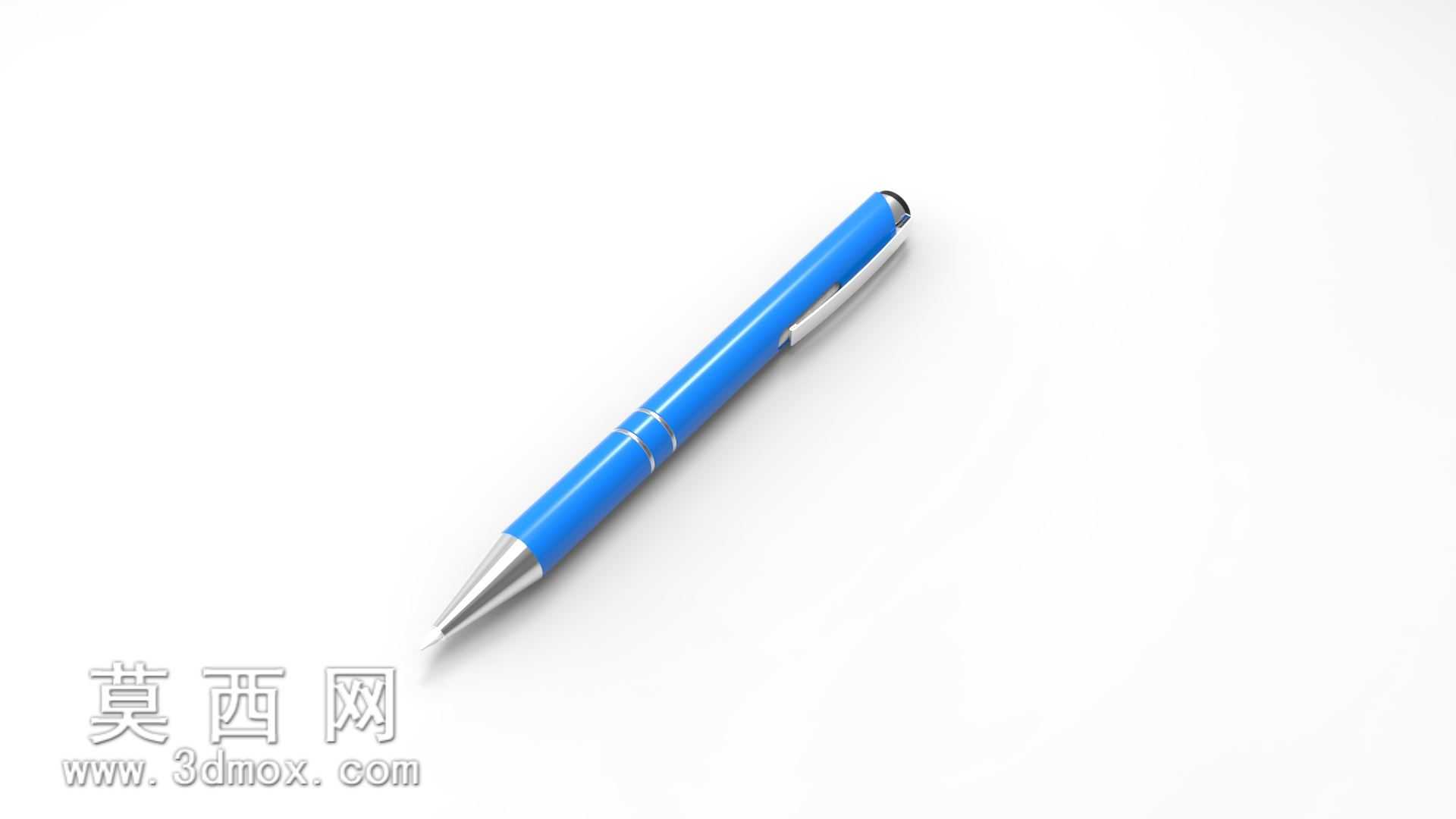

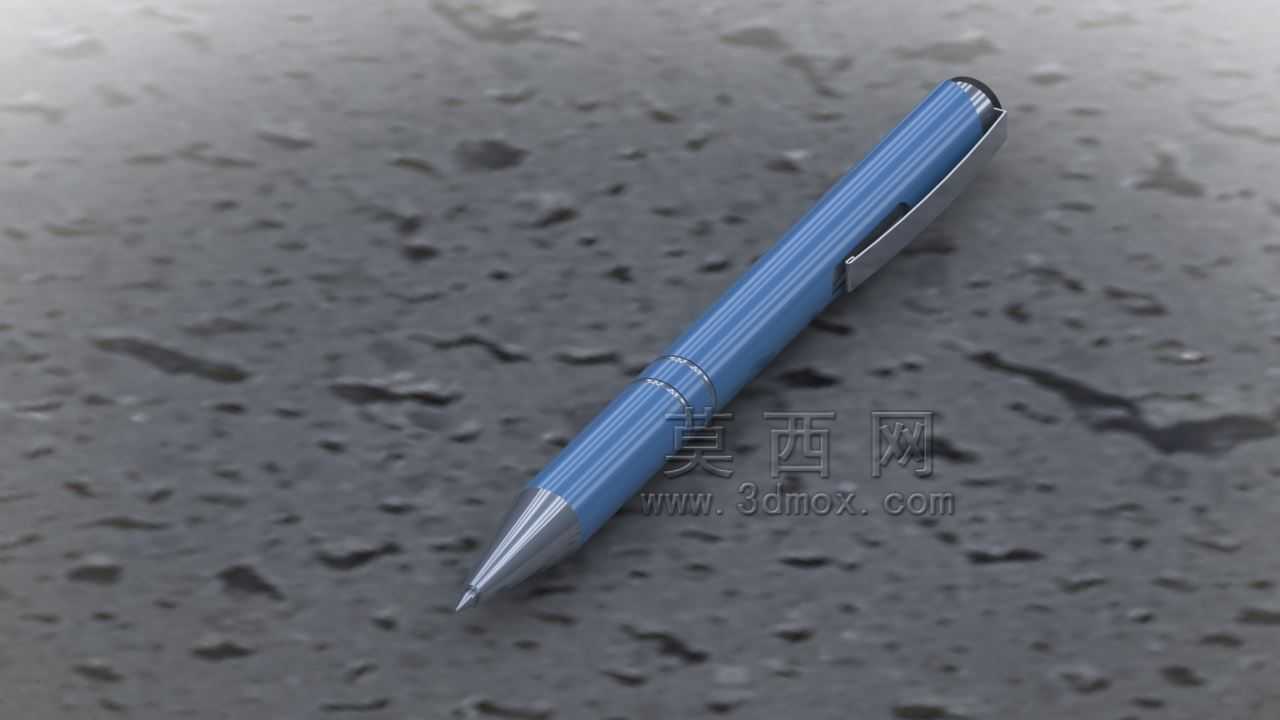

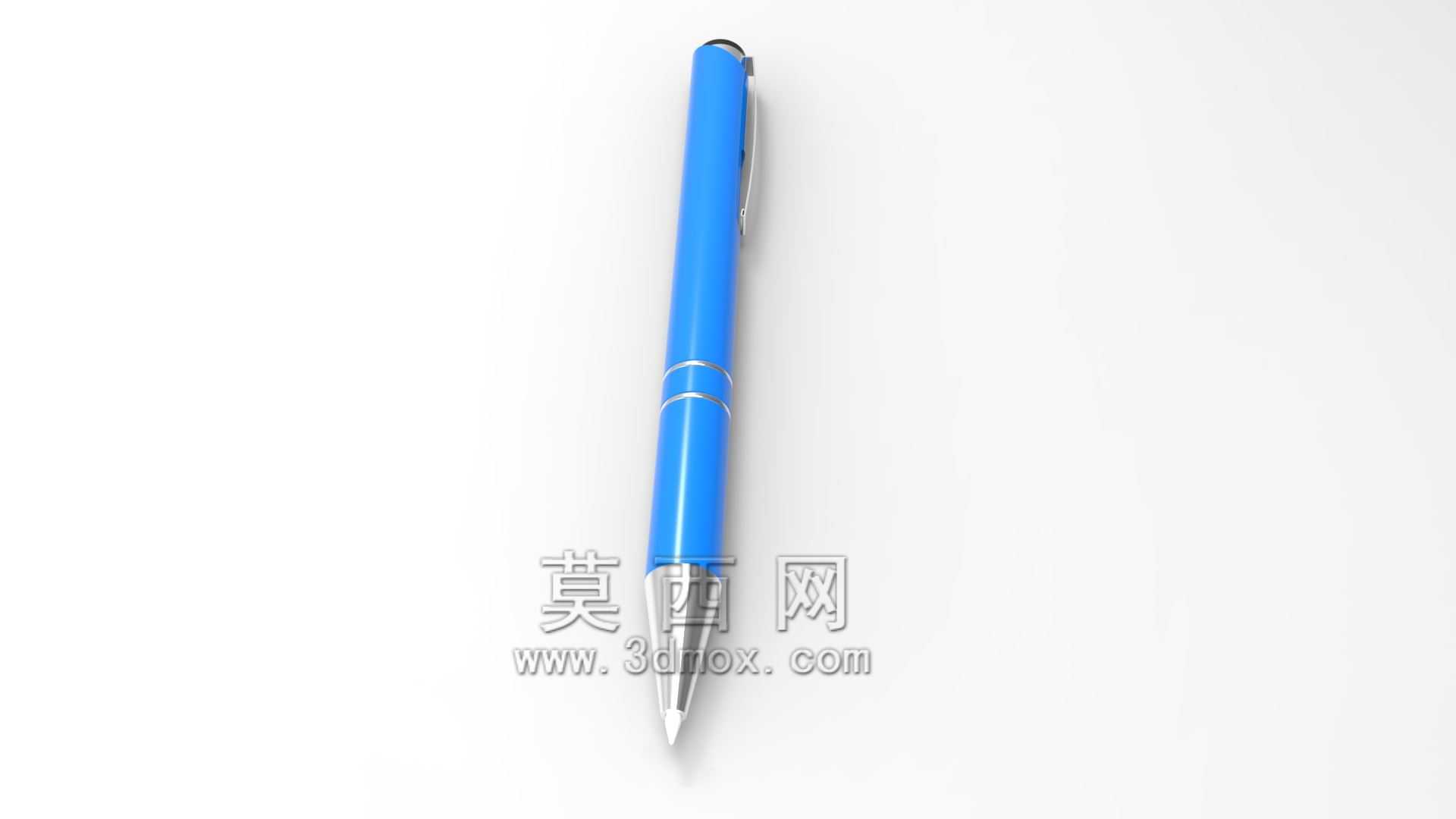

日常办公与学习场景中，书写类文具的结构合理性直接影响长时间握持的使用体验，这款按动式圆珠笔的三维结构设计，从实际握持受力、部件装配逻辑、外观视觉协调性多个维度完成了全参数化建模。笔身主体采用等直径圆柱结构，整体长度控制在常规成人手掌握持的舒适区间，笔身中段设置两道环形装饰凹槽，既打破了纯圆柱面的单调视觉感，也能在握持时提供轻微的防滑定位作用，避免手部出汗时笔身转动打滑。笔尖部分采用锥形过渡结构，从笔身直径逐步收窄至书写端，这种渐变结构一方面能在书写时给笔尖提供足够的结构支撑，避免受力弯折，另一方面也能减少书写时的视线遮挡，让使用者能清晰看到笔尖落点位置。笔夹部分采用弧形弹性金属结构，安装在笔身上部靠近按动端的位置，弧度匹配常规笔记本、工装口袋的布料厚度，夹持时能提供足够的预紧力，避免笔从口袋中滑落，同时笔夹与笔身的连接位置做了内嵌式安装槽，装配后笔夹根部与笔身表面齐平，没有突出的棱角，不会勾刮衣物纤维。按动端设置在笔身尾部，采用圆弧端面设计，按压时的受力面贴合手指指腹轮廓，长时间反复按动也不会产生明显的硌手感，内部按动结构的行程经过反复校核，按压到位后笔尖伸出长度刚好满足常规书写的接触距离，收回时笔尖完全藏入笔嘴内部，避免笔尖沾染污渍或者戳伤其他物品。笔身表面采用亮面蓝色涂装处理，金属部件包括笔尖装饰环、笔夹、按动端内芯都做了亮面镀铬质感处理，两种材质的视觉对比清晰，外观辨识度较高。从装配逻辑来看，整笔采用分段式装配结构，笔嘴、笔身主体、笔尾按动组件三个主要部分通过螺纹连接，内部的笔芯、弹簧、按动卡位结构都可以在拆分后单独更换，后期维护时不需要破坏整体结构，符合日常文具的易维修设计要求。建模过程中对所有配合面都做了公差预留，笔身与笔嘴的螺纹配合间隙控制在常规塑料件的成型公差范围内，按动结构的卡位凸台与卡槽的配合间隙经过反复调整，既保证按动时的手感清脆，也不会因为间隙过大出现卡位松动、笔尖自动回缩的问题。考虑到实际生产中的注塑成型需求，笔身的所有外表面都做了脱模斜度处理，没有出现倒扣结构，不需要复杂的抽芯模具结构就能完成批量生产，环形凹槽的深度控制在1mm以内，避免注塑时出现壁厚不均导致的缩水缺陷。金属笔夹的折弯半径经过校核，反复弯折1000次以上也不会出现金属疲劳断裂的问题，笔夹与笔身的连接卡扣做了防脱结构，正常使用过程中不会出现笔夹脱落的情况。在实际使用场景中，这款笔既可以作为日常办公书写工具，也可以作为企业定制礼品笔的基础结构模板，更换笔身表面的印刷标识、调整笔身配色就能快速适配不同的定制需求，整体结构没有冗余设计，所有部件都服务于实际使用功能，没有为了外观牺牲结构可靠性的设计。
