风冷式液压系统散热冷却装置结构设计

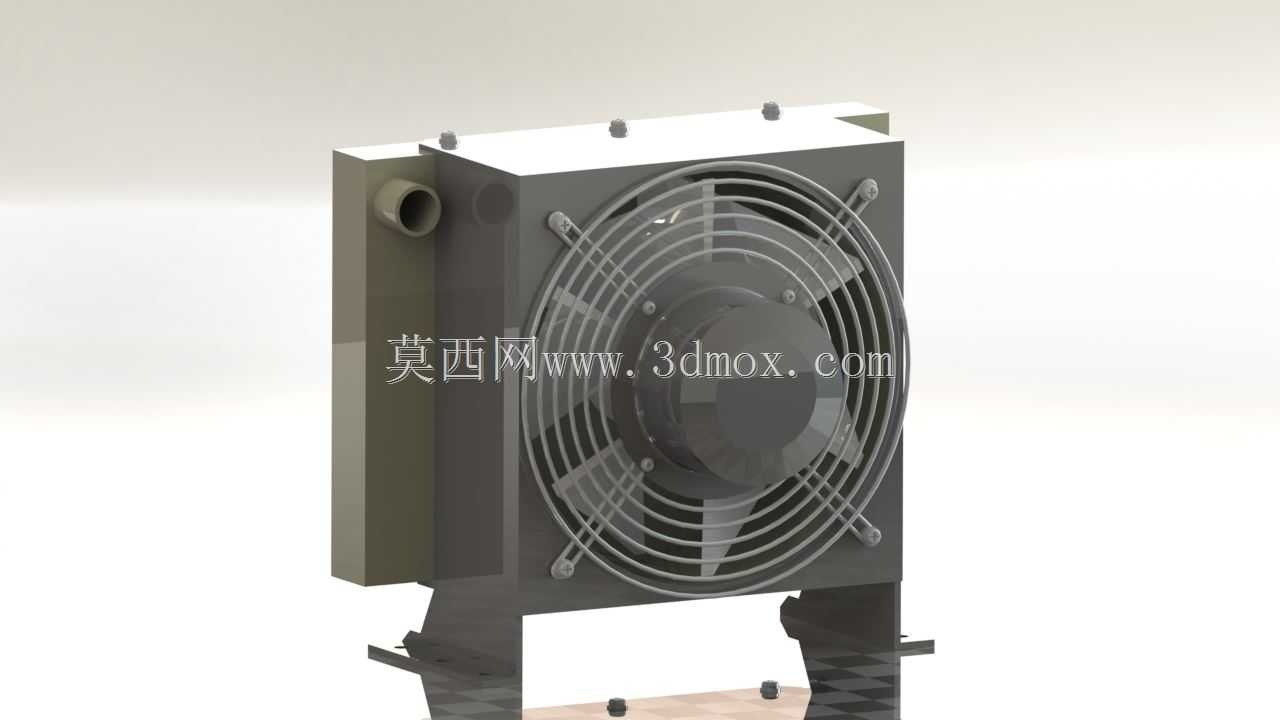

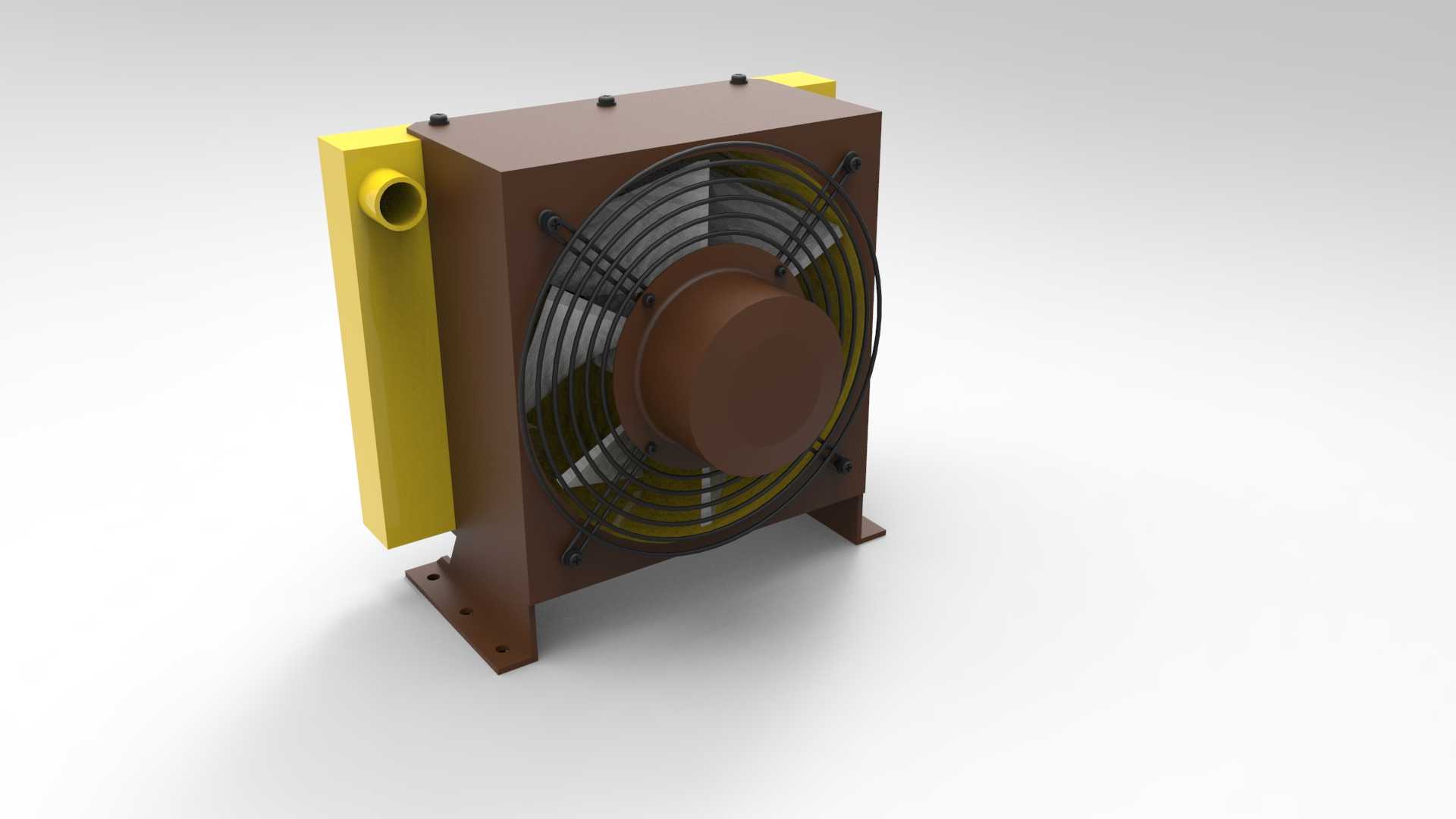

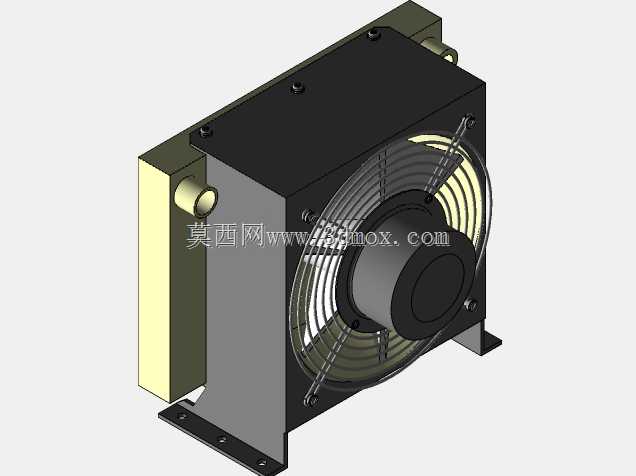

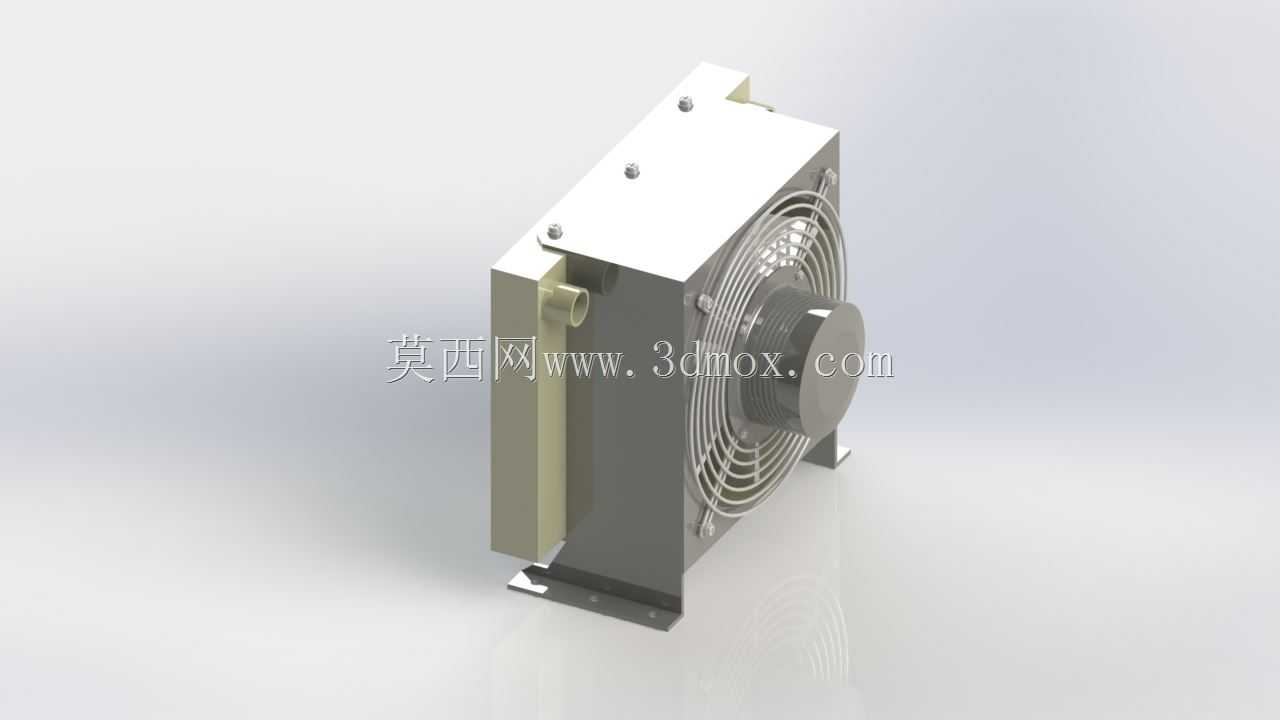

这款风冷式液压冷却装置，主要应用在各类中小型液压动力系统的回路温控场景中，覆盖工程机械液压站、小型机床液压系统、橡塑设备液压单元、农用机械液压配套等多个领域，核心作用是带走液压系统持续运行过程中因容积损失、机械摩擦产生的多余热量，将液压油的工作温度稳定在30-55摄氏度的最优区间，避免油温过高引发的油液氧化变质、密封件老化失效、液压元件配合间隙变大泄漏、系统压力不稳动作迟缓等一系列故障，是开式液压回路中保障系统长期稳定运行不可或缺的辅件设备。从功能特性来看，该装置采用强制风冷的换热逻辑，油液从侧边的进出油口进入内部的流道腔体，流道外侧布置密集的导热翅片来增大换热面积，正面的轴流风扇持续驱动环境空气横向穿过翅片间隙，通过空气对流把翅片上携带的油液热量快速带走，相比水冷式冷却器，它不需要外接循环水路、不用配置冷却塔和水路管线，安装灵活度更高，不存在水路结垢、冬季冻裂的风险，非常适合移动作业设备、缺水场景下的液压系统配套使用。在设计思路上，这款装置优先兼顾了换热效率与安装适配性，主体换热腔体采用耐压结构设计，能够承受常规中低压液压系统的回油压力，侧边的油口采用标准管螺纹接口，能够直接和液压系统的回油管路对接，不需要额外加工转换接头；底部的安装支脚预留了标准化的螺栓固定孔，安装时可以根据现场空间选择水平或者垂直固定的方式，风扇的防护网采用格栅式结构，既能够保证空气流通的截面积，又可以避免杂物卷入扇叶引发故障，两端的黄色侧端盖既作为油流的分配腔体，也起到了结构加强的作用，避免长期运行中腔体受压变形。从安装边界来看，这款冷却器的整体结构紧凑，主体方形腔体的尺寸适配多数中小型液压站的预留安装空间，风扇的出风方向可以根据现场的通风条件调整安装朝向，进出油口的同侧布置能够简化管路的排布走向，减少管路弯折带来的压力损失，支脚的安装孔间距符合行业通用的安装尺寸规范，能够直接替换同规格的老旧冷却器，不需要对原有安装基座做额外改造。在实际使用中，该装置可以直接串接在液压系统的回油管路中，油液流经冷却器的压力损失控制在合理区间，不会对系统的回油背压造成过大影响，轴流风扇采用低压直流或者工业交流电驱动，接线简单，运行噪音低，能够在车间、户外等多种工况环境下长期稳定工作，有效延长液压油和密封元件的更换周期，降低液压系统的日常维护成本。
