本田CR750用115毫米外卡圈结构设计

轴用外卡圈作为轴向限位的核心紧固件，在动力传动、行走机构的装配场景中承担着阻挡轴上零件轴向窜动的关键作用，这款适配本田CR750、CB750R车型的115毫米规格外卡圈，针对老式赛车传动与行走部位的轴系装配需求做了适配性结构优化。从实际装车场景来看，该卡圈主要用于对应直径轴段的端部限位，安装时需卡入轴表面预先加工的环形卡槽内，卡圈开口处的两个工艺孔是专门适配卡簧钳设计的装夹点位，装配时通过卡簧钳撑开卡圈至略大于轴径，即可顺利套入轴段滑入对应卡槽，撤去外力后卡圈依靠自身弹性形变产生的抱紧力贴合卡槽侧壁，外露的环形端面即可抵住轴承、齿轮或者轴套的端面，限制零件沿轴向的位移，避免轴上零件在车辆高速行驶、急加减速的工况下出现窜动脱落的问题。

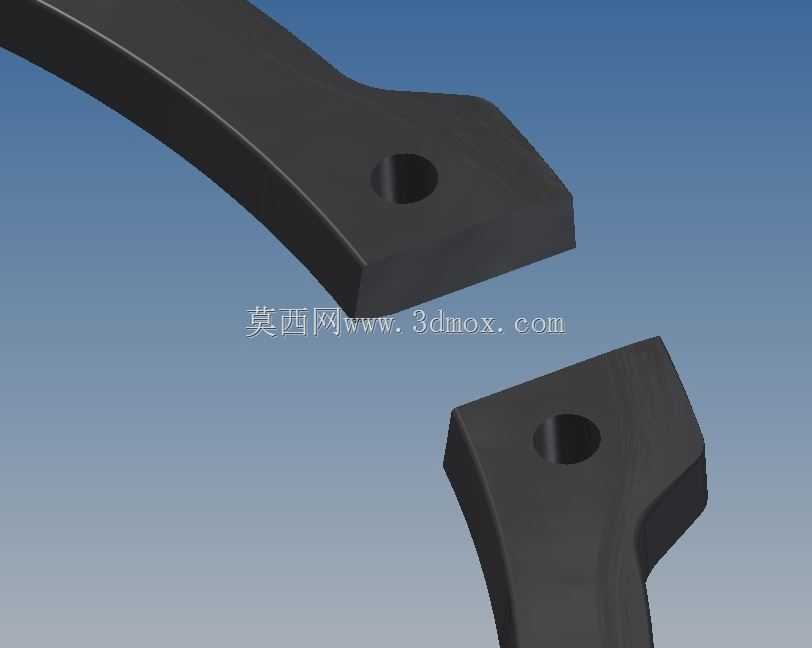

设计层面上，这款卡圈采用了等截面开口环形结构，整体截面为矩形，相比线径更小的钢丝挡圈，这种冲压成型的板式卡圈接触面积更大，能承受更高的轴向载荷，适配赛车大马力输出下的轴系受力需求。115毫米的公称尺寸对应适配轴的外径，安装时需要匹配对应宽度与深度的环形卡槽，卡槽的加工尺寸直接决定卡圈的安装可靠性：卡槽过浅会导致卡圈装配后外露高度不足，限位接触面不够容易受挤压脱出；卡槽过深则会导致卡圈卡入后形变量过大，长期受交变载荷作用容易出现应力断裂。卡圈开口处的两个凸耳上的小孔位置做了加厚处理，避免卡簧钳装夹时孔位受挤压开裂，同时开口的预留间隙经过测算，既保证装配时有足够的撑开量，又能避免安装到位后开口间隙过大导致卡圈转动松脱。

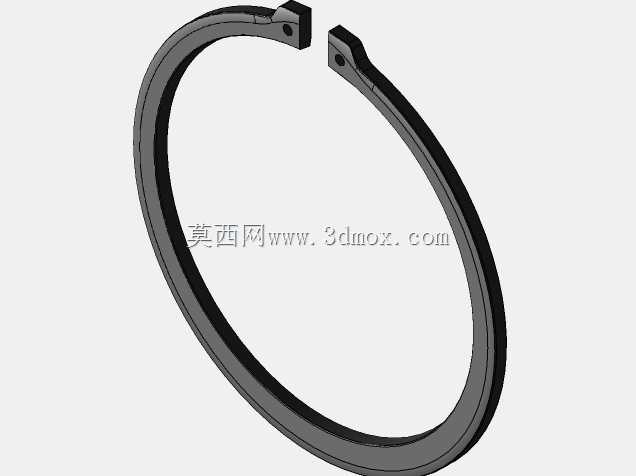

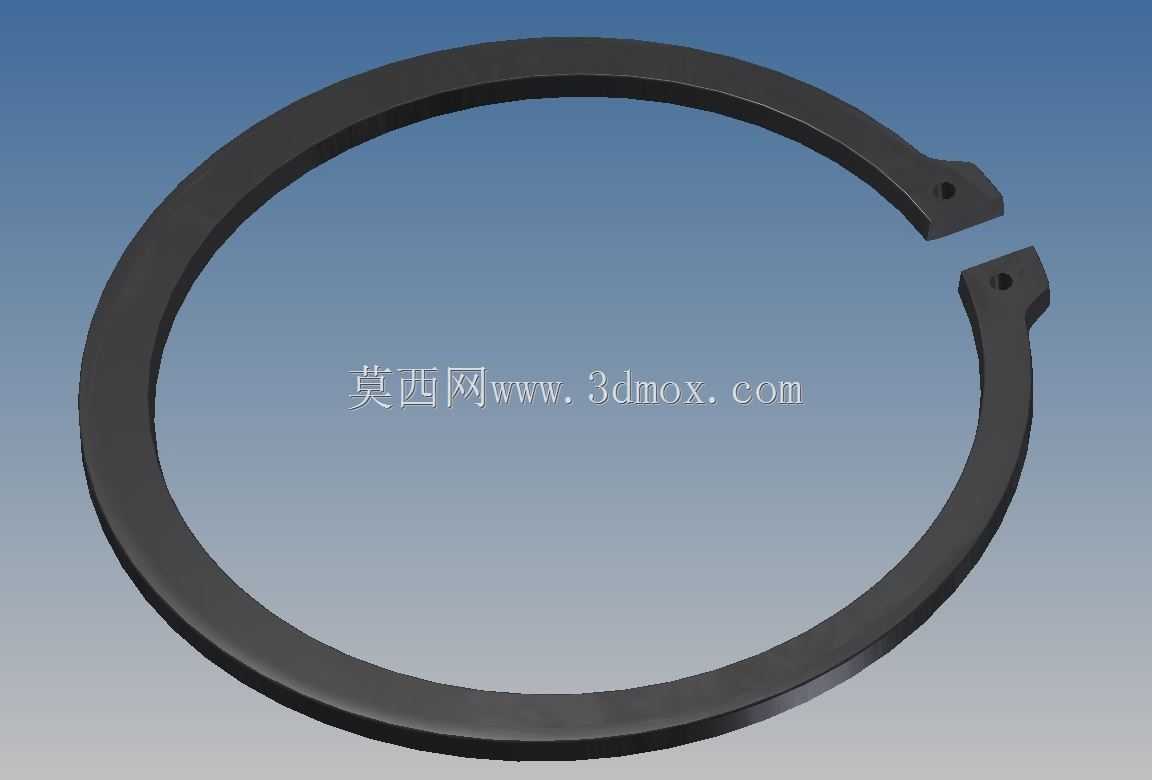

在实际应用中，这类外卡圈除了赛车领域，也广泛应用在各类通用机械的轴系装配中，小到家电电机、电动工具，大到工业减速机、工程机械的传动部位，都能看到这类零件的身影，不同规格的卡圈对应不同轴径的限位需求，而这款针对老式本田赛车复刻设计的卡圈，在尺寸精度上完全匹配原厂车型的装配边界，既可以用于复古赛车的修复复刻，也能为同尺寸轴系的限位结构设计提供参考，建模时还原了卡圈的倒角、凸耳厚度、孔位尺寸等细节，能直接用于装配干涉检查、装配工艺模拟等设计环节，帮助设计人员提前验证轴系布局的合理性，减少实物试装时的匹配问题。
