本田CB750摩托车后悬架减震结构

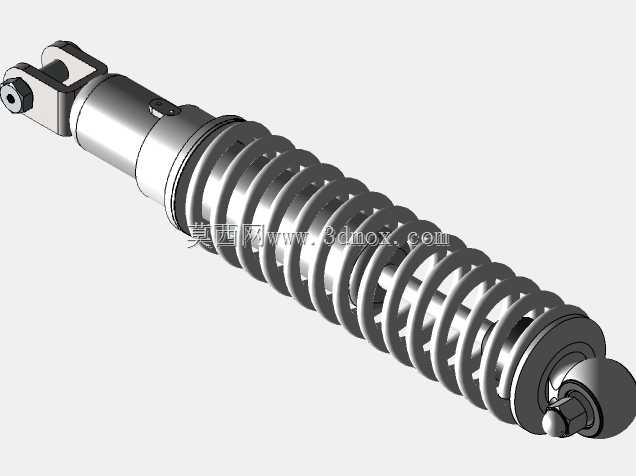

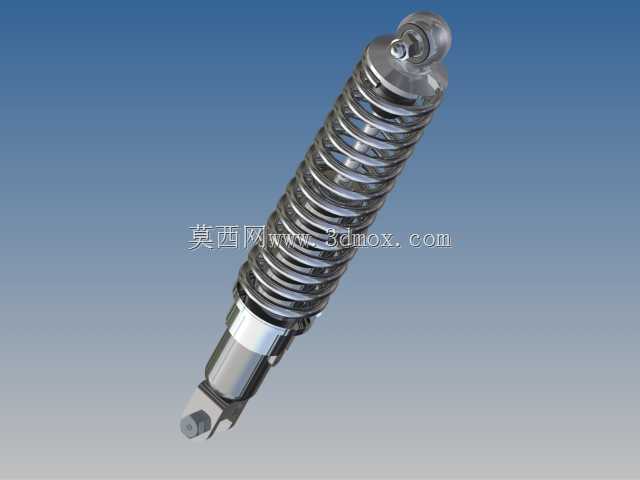

在两轮机车的底盘结构设计中，后悬架是直接决定骑乘舒适性、行驶循迹性与载荷适配能力的核心功能部件，本次呈现的后悬架结构对应经典大排量街车的后悬配置，在结构设计上充分兼顾了民用通勤与中等强度运动骑乘的性能需求。从实际应用场景来看，这类后悬架主要适配中大排量跨骑摩托车，日常使用中需要承接路面通过后轮传递的垂直冲击，同时在车辆加减速、过弯侧倾时提供足够的支撑刚度，避免车身姿态出现过度俯仰或侧倾，保证轮胎与路面的有效接触面积。从功能特性上拆解，该结构采用螺旋弹簧与筒式阻尼集成的设计方案，外置的螺旋弹簧主要承担静态载荷与冲击载荷的弹性缓冲，将路面传来的突兀冲击转化为平缓的弹性形变能量，内部的阻尼筒则负责抑制弹簧往复弹跳的多余震荡，避免车辆经过颠簸路段后出现持续的上下余振，保证骑乘过程的车身稳定性。在设计思路层面，这类后悬架的结构布局充分考虑了摩托车后摇臂的安装空间约束，上端采用球头铰接结构与车架尾部的安装座连接，能够适配后摇臂上下摆动过程中产生的多角度位移，避免连接位置出现卡滞或附加应力；下端采用叉型安装接口与后摇臂的减震固定位匹配，安装螺栓贯穿后可形成稳定的铰接约束，同时保证减震器的工作轴线与后摇臂摆动轨迹的受力方向匹配，减少侧向分力对阻尼筒密封件、活塞杆的偏磨损耗。从安装边界与尺寸适配角度来看，该后悬架的整体长度匹配本田CB750车型的后摇臂摆动行程设计，弹簧的线刚度经过匹配调校，能够覆盖单人骑乘、双人载荷以及附带行李的常用载荷区间，不会出现单人骑乘时减震过硬滤震差，或者满载时减震触底失去缓冲能力的问题；阻尼阀系的设计兼顾了低速压缩阻尼与高速回弹阻尼的平衡，经过细碎颠簸路面时阻尼开度较大，能够快速吸收小幅震动，经过减速带、坑洼等大冲击路面时，阻尼阀自动调节开度限制压缩与回弹速度，避免弹簧出现瞬间过度形变。在结构细节上，弹簧的表面处理采用了防锈镀层工艺，能够适应户外骑行遇到的雨水、泥沙侵蚀环境，阻尼筒的外露活塞杆配备了防尘套结构，阻挡骑行过程中飞溅的泥沙、灰尘附着在活塞杆表面，避免杂质刮伤密封件导致阻尼油泄漏，延长部件的实际使用寿命。对于三维建模从业者而言，搭建这类悬架结构时需要重点关注铰接点的运动自由度匹配，模拟后摇臂全行程摆动过程中减震器的长度变化、角度偏转，验证安装位置是否存在运动干涉，同时弹簧的建模需要匹配实际的节距、丝径、中径参数，保证弹簧刚度仿真结果与实际设计值一致，阻尼筒的各段外径、安装接口的尺寸公差也需要严格参照实车安装边界设定，确保模型可直接用于后续的装配验证、结构仿真或者改装方案设计参考。这类后悬架结构的设计逻辑也广泛适用于同类型跨骑摩托车、电动两轮车的后悬开发，通过调整弹簧刚度、阻尼筒行程、整体安装长度，即可快速适配不同整备质量、不同定位的两轮车型，是两轮车辆底盘结构中通用性较强的核心功能部件。
