勃朗宁机枪三脚架横移升降调节机构

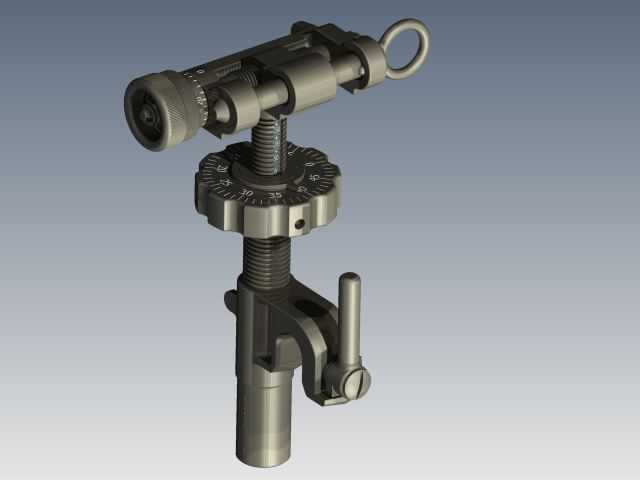

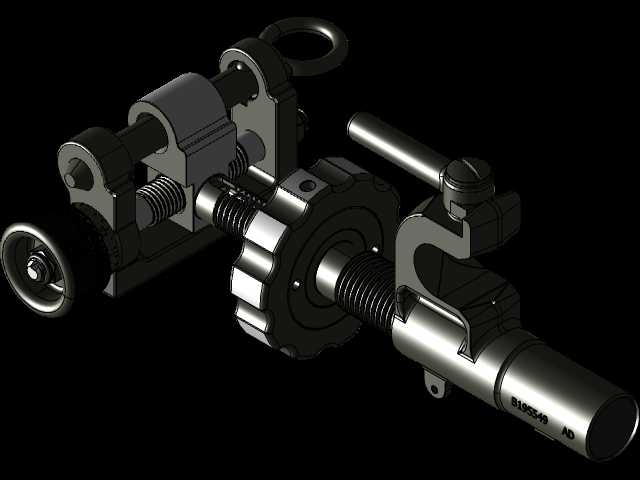

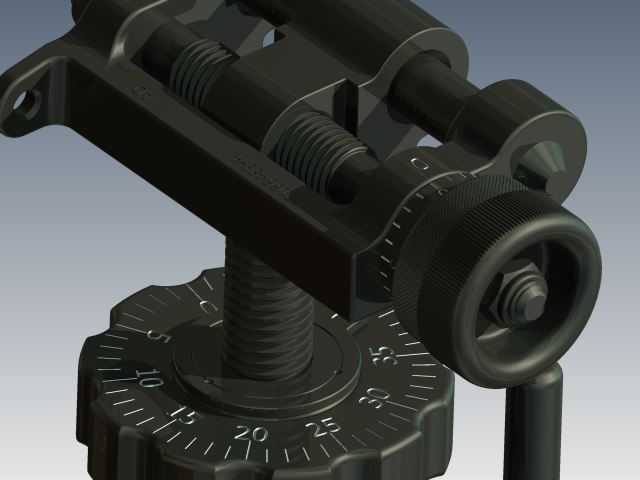

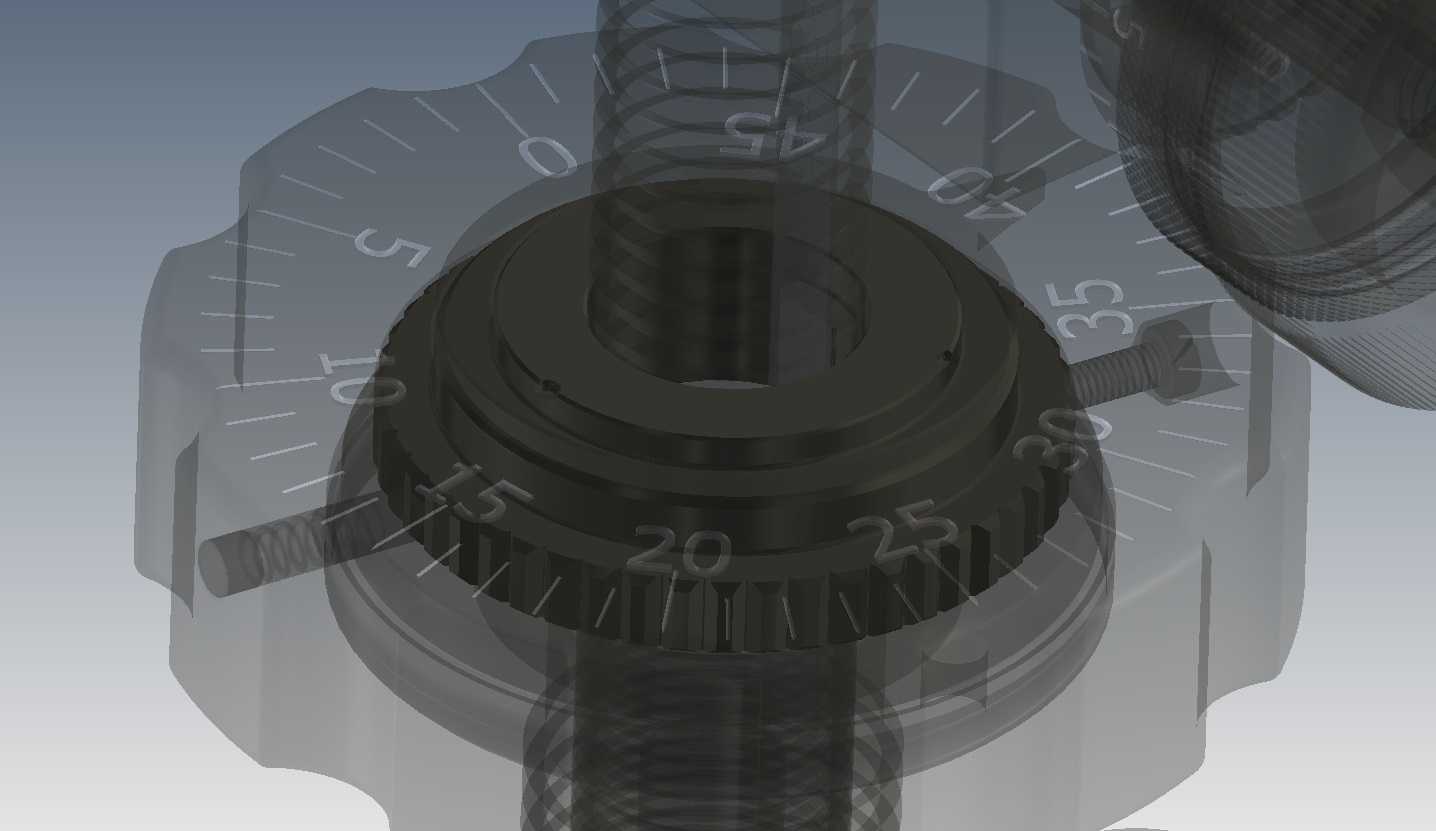

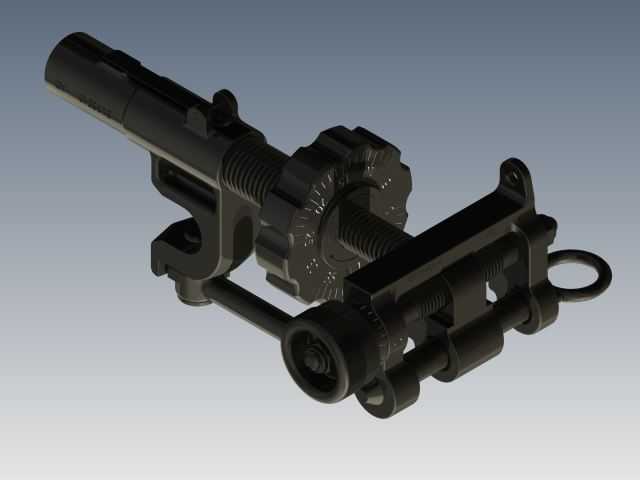

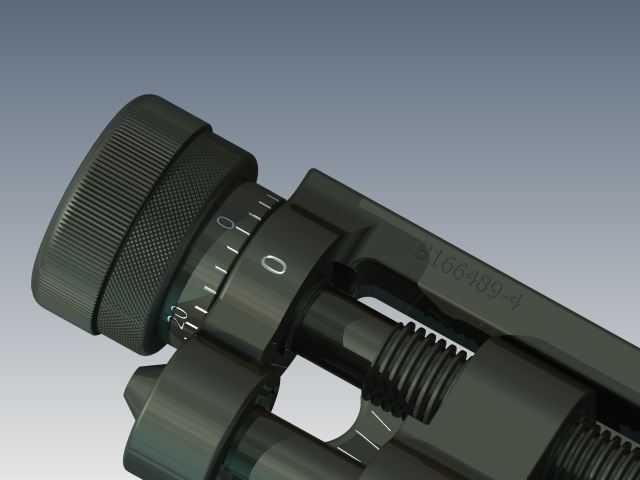

该机构是适配勃朗宁系列重机枪三脚架的核心调节组件，主要应用于地面固定火力点的架设场景，承担枪械架设后的姿态微调功能，为持续射击提供稳定的支撑基础与精准的射向调整能力。在实际作战使用中，该机构安装于三脚架顶端与枪身连接座之间，无需挪动三脚架整体位置，即可完成枪身水平方向的横移校准与垂直方向的高度微调，能够快速适配不同地形的架设需求，在阵地防御、火力压制等场景下，可大幅缩短射击前的校准准备时间，提升火力响应速度。从功能特性来看，该机构集成了粗调与精调两套调节逻辑，垂直方向采用梯形螺纹传动结构实现升降调节，螺纹副自带自锁特性，调节到位后可自动锁止高度位置，不会因射击产生的后坐力出现滑移窜动；水平方向配备带刻度标识的旋转调节盘，盘面上蚀刻有细密的角度刻度，射手可根据目标方位快速读取调节量，实现精准的射向修正；侧面设置的快拆锁紧手柄，可在完成调节后快速锁死所有活动自由度，保证射击过程中机构整体刚性，避免因间隙晃动影响射击精度。在设计思路上，该机构优先保障结构可靠性与操作便捷性，所有受力部件均采用对称式受力布局，升降螺杆与下部支撑座采用同轴设计，可均匀承载枪身重量与连续射击产生的后坐冲击，避免偏载导致的部件卡滞或变形；调节旋钮与锁紧手柄均采用大尺寸防滑结构设计，射手佩戴战术手套时也可顺畅完成操作，无需额外工具即可完成所有调节动作；顶部设置的挂环可用于加装枪背带或附属观瞄器材，拓展了实际使用场景的适配性。从安装边界与尺寸设计来看，机构下部采用标准圆柱插装接口，可直接插入通用三脚架的顶端安装孔，接口处设置有定位销槽，安装时可快速对准定位，无需反复调整安装角度；上部连接座采用与枪身匹配的快装卡口结构，可与勃朗宁M1919、M2HB等型号机枪的连接座直接适配，无需额外转接配件；整体外形紧凑，调节行程覆盖阵地架设时常见的高度差与方位差需求，各活动部件的运动行程均设置有限位结构，避免调节过度导致部件脱出，同时所有外露活动面均设计有防尘结构，可在野外扬尘、降雨等复杂环境下保持机构动作顺畅，减少日常维护的工作量。
