轻量化自行车骑行用水瓶固定支架结构

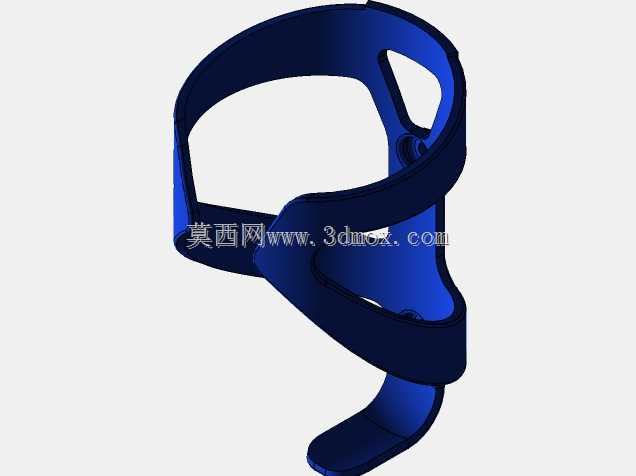

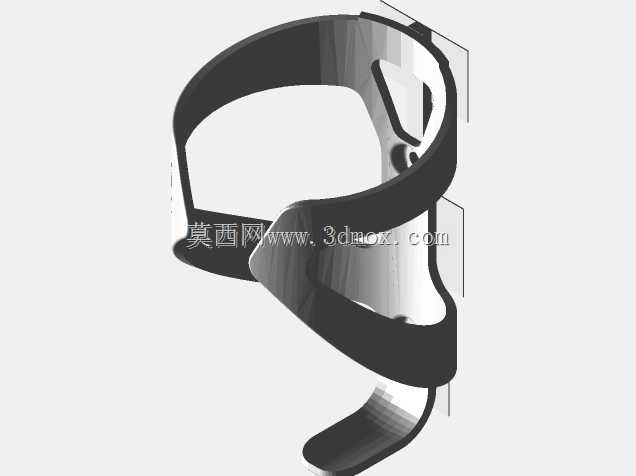

　　日常骑行过程中，随车携带饮用水是长距离通勤、户外骑行运动的刚需，这款水瓶固定支架正是为解决骑行过程中水瓶的便携固定问题设计，适配常规尺寸的骑行水壶、普通瓶装饮用水，可直接安装在自行车车架的预设安装孔位上，无需额外对车架进行打孔改造，适配绝大多数山地车、公路车、城市通勤车的车架安装点位。从结构设计来看，整体采用环抱式镂空构型，上部的环形箍带负责约束水瓶的中上部区域，避免骑行过程中遇到颠簸路面时水瓶从支架上方脱出，下部的承托托边拖住水瓶底部，承担水瓶的主要竖向载荷，侧面的镂空区域一方面可以降低支架自身的重量，减少骑行过程中的无效载荷，另一方面也能在雨天或者水瓶外壁结露时快速排走积水，避免支架长期积水出现锈蚀或者积垢的问题。安装边界上，

　　支架背部预留了两个标准间距的安装孔位，孔距匹配自行车车架通用的水壶架安装尺寸，可直接用标准M5螺丝完成固定，安装后支架与车架之间留有微小间隙，避免骑行过程中支架与车架漆面直接摩擦造成掉漆损伤。从实际使用场景出发，设计时充分考虑了骑行过程中的振动工况，环抱结构的开口处做了圆弧过渡处理，取放水瓶时不会出现卡滞，单手即可完成取放操作，不需要双手脱离车把太久，保障骑行过程中的操作安全。结构的壁厚设计经过载荷校核，既不会因为壁厚过薄导致夹持力不足，在颠簸路面出现水瓶脱落的问题，也不会因为壁厚过大造成材料浪费、整体重量超标，整体轮廓做了全圆角处理，没有尖锐的棱角，避免骑行过程中剐蹭骑行者的腿部造成意外受伤。不同于市面上部分一体刚性支架的设计，

　　这款支架的环形箍带带有一定的弹性形变余量，可以适配一定直径范围内的不同规格水瓶，不需要严格匹配某一款特定尺寸的水壶，日常使用中常见的500ml、600ml瓶装饮用水、常规骑行水壶都可以稳定固定，不会出现过松晃动或者过紧无法放入的问题。支架的整体外轮廓贴合车架管材的弧度，安装后不会过度突出车架侧面，避免骑行过程中支架意外剐蹭到周边障碍物，也能减少骑行过程中的风阻影响，对于追求骑行效率的公路车用户也十分友好。在结构细节上，安装孔位处做了局部加厚处理，避免螺丝锁紧时应力集中造成支架开裂，承托底边做了上翘的限位翻边，即使水瓶受到竖向的振动冲击，也不会从底部滑出，侧面的镂空槽同时也能作为绑带的穿入点位，当携带直径更小的水瓶时，可以额外用弹力绑带穿过镂空槽做二次固定，拓展支架的适配范围。
