数控等离子切割机Y轴Z轴执行头结构

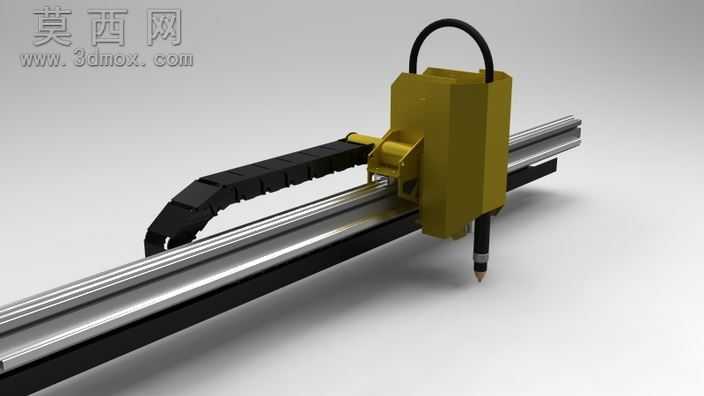

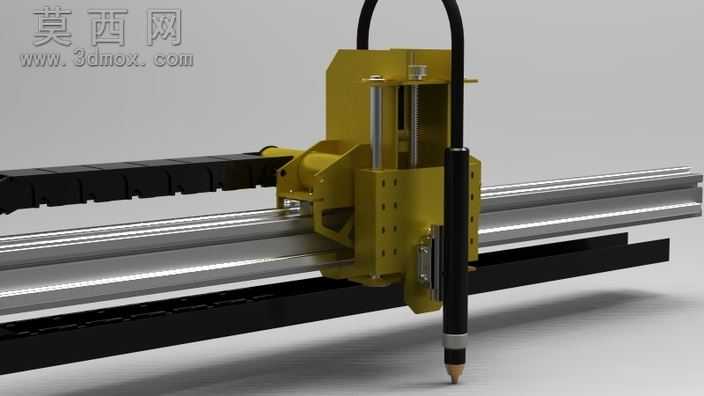

本模型为数控等离子切割机的Y、Z轴执行端切割头组件，是面向长时间连续工业切割作业场景设计的功能结构，整体建模过程围绕实际加工工况的可靠性需求展开，先完成核心功能模块的结构搭建，再逐步细化装配细节与外观表现。建模阶段首先确定线性导轨的安装基准，选用适配重载高速运动的线性导轨作为Y轴的运动承载部件，搭配对应规格的直线轴承保证运动顺滑无卡滞，导轨的安装基面做了平整化处理，预留了装配定位的基准特征，方便实际加工时的安装调试。Z轴方向采用铝合金升降挤压结构作为承载主体，铝合金材质的选型兼顾了结构强度与运动部件的轻量化需求，能够降低Z轴升降时的运动惯量，提升高度调节的响应速度，升降结构的导向间隙做了合理预留，既保证运动顺滑，又避免切割作业时的抖动影响切割精度。驱动部分选用Nema34规格步进电机作为Z轴升降的动力源，建模时还原了步进电机的安装法兰、输出轴以及接线端口的结构特征，电机与升降机构的连接部位设计了适配的传动连接结构，保证动力传递的稳定性。切割炬的安装位做了可调式设计，能够适配不同规格的等离子割炬安装，同时预留了弧压高度控制模块的安装位置，可实现切割过程中的自动高度跟踪，保证切割喷嘴与板材表面的距离恒定，提升切割断面的质量。拖链部分还原了工程塑料拖链的分节结构，能够容纳气管、信号线缆与动力线缆，避免设备运动过程中线缆出现拉扯、磨损的问题，拖链的弯曲半径按照线缆的最小弯曲要求设置，保证线缆使用寿命。模型渲染阶段对不同部件做了差异化的材质表现，金属导轨与轴承部分赋予抛光金属材质，还原金属表面的高光反射质感；升降结构与电机外壳赋予哑光金属漆材质，表现工业设备的厚重质感；拖链部分赋予黑色工程塑料材质，割炬的陶瓷喷嘴部分赋予耐高温陶瓷材质，不同材质的区分让整体结构的辨识度更高，能够清晰分辨各个功能部件。整个结构经过实际作业场景的验证，可适配每日12到18小时的连续切割作业需求，结构设计上充分考虑了易损件的更换便利性，割炬、喷嘴等耗材的安装位无需拆解整体结构即可完成更换，降低设备维护的时间成本。模型附带的多边形网格格式文件保留了所有结构细节，可用于设备装配演示、作业仿真以及结构优化参考，能够帮助设计人员快速理解等离子切割头的运动逻辑与结构组成，为同类切割设备的设计提供可靠的参考依据。
