科尔切斯特车床12站数控刀架组件

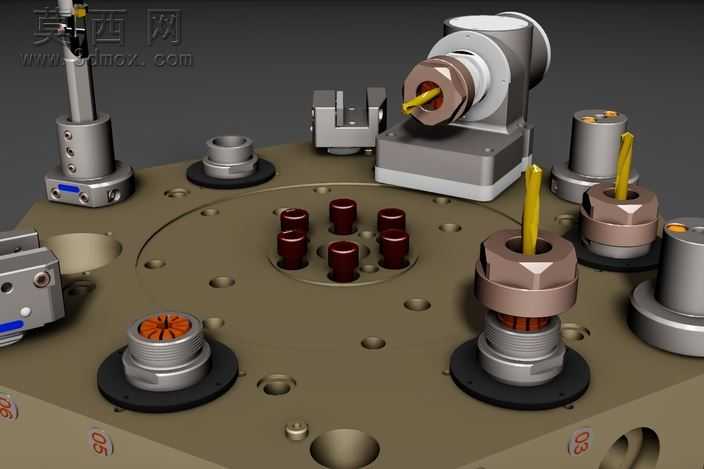

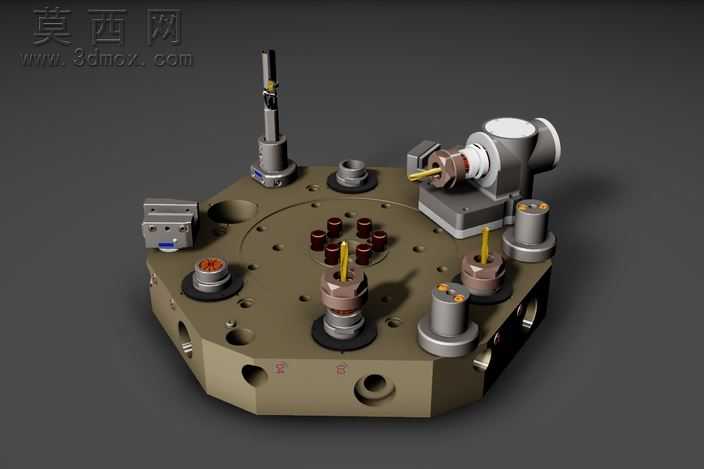

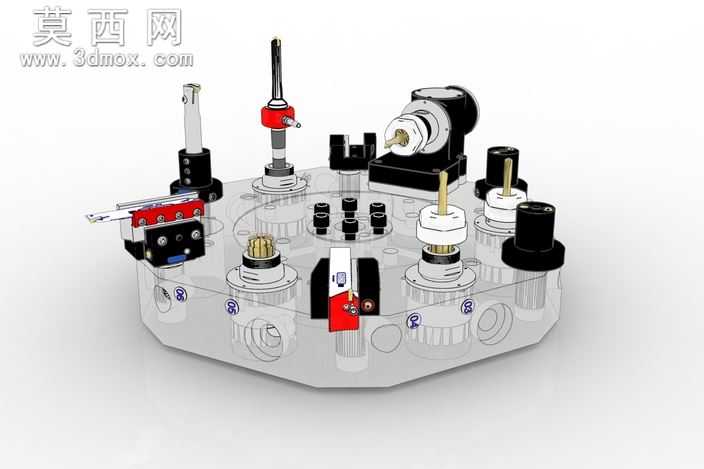

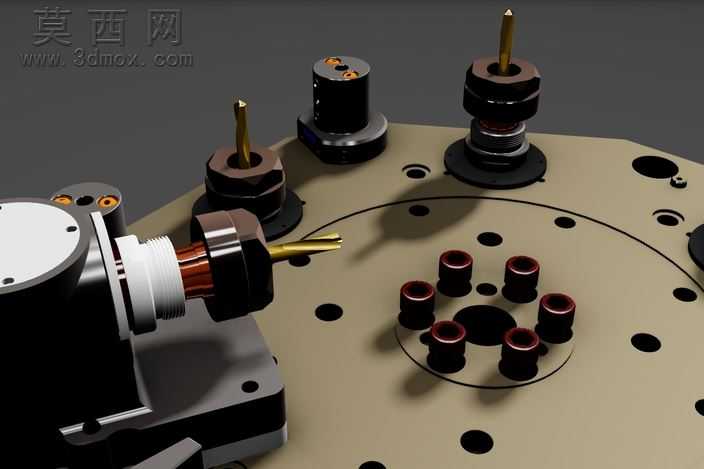

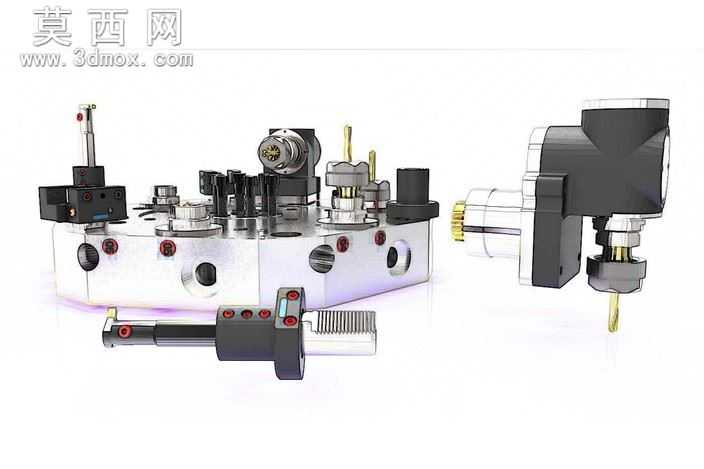

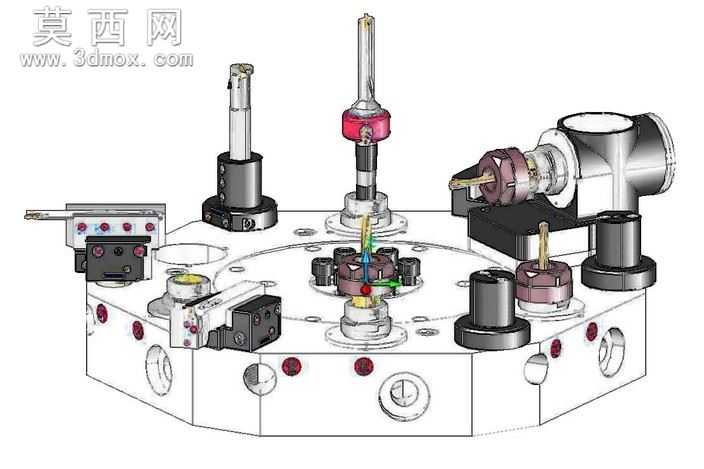

本套三维模型为适配科尔切斯特数控车床的12站数控刀架及配套组件，建模过程严格遵循机床附件的实际生产尺寸与装配逻辑，完整还原了刀架本体、配套刀具、VDI接口块、通用钻削附件的全部结构细节。建模阶段采用参数化设计思路，对刀架的分度定位结构、刀具装夹接口、动力传输衔接部位做了精细化处理，每一处安装孔位、定位销槽、密封槽的尺寸都与实物保持一致，确保模型可直接用于装配干涉校验、加工工艺模拟等实际生产场景。渲染环节针对不同部件的材质特性做了区分处理：刀架主体的合金钢部件赋予了磨砂金属材质，还原了机床部件经表面处理后的哑光金属质感；动力刀座的外壳部分做了黑色氧化处理的材质表现，刀具的硬质合金切削部分赋予了高反光的金属材质，密封件、操作手柄等非金属部件则对应赋予了橡胶、工程塑料的材质属性，通过光影调整清晰呈现各部件的装配层次与结构边界。整套模型完整覆盖了车床第三轴加工、模具类工件夹持所需的全部配套附件，刀架的12个工位布局完全符合通用数控车床的刀塔设计规范，配套的各类钻削、铣削刀具夹持模块可实现不同加工工序的快速切换，VDI块的标准化接口设计还原了快换刀座的装夹逻辑，可直观展示刀架在多工序加工中的刀具排布与工位切换逻辑。模型在结构设计上兼顾了刀架的分度精度保障结构、刀具装夹的锁紧结构、动力刀座的传动衔接结构，每一个可活动部件的运动行程、装配关系都做了对应的约束设置，可直接用于刀架的运动仿真演示，帮助技术人员快速理解多工位数控刀架的工作原理与装夹逻辑，也可作为数控车床配套部件选型、教学演示、非标刀架设计的参考模型使用。
