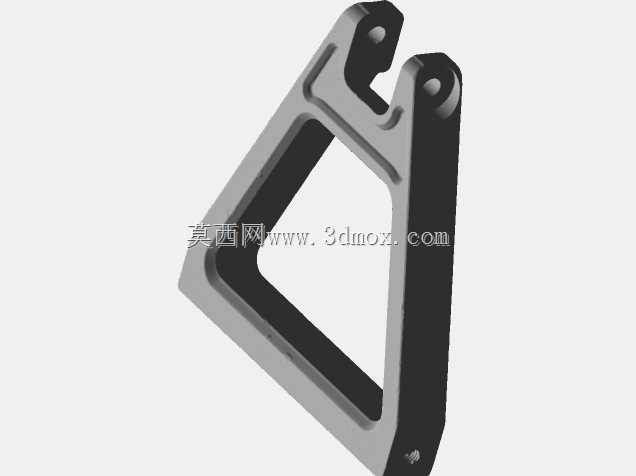

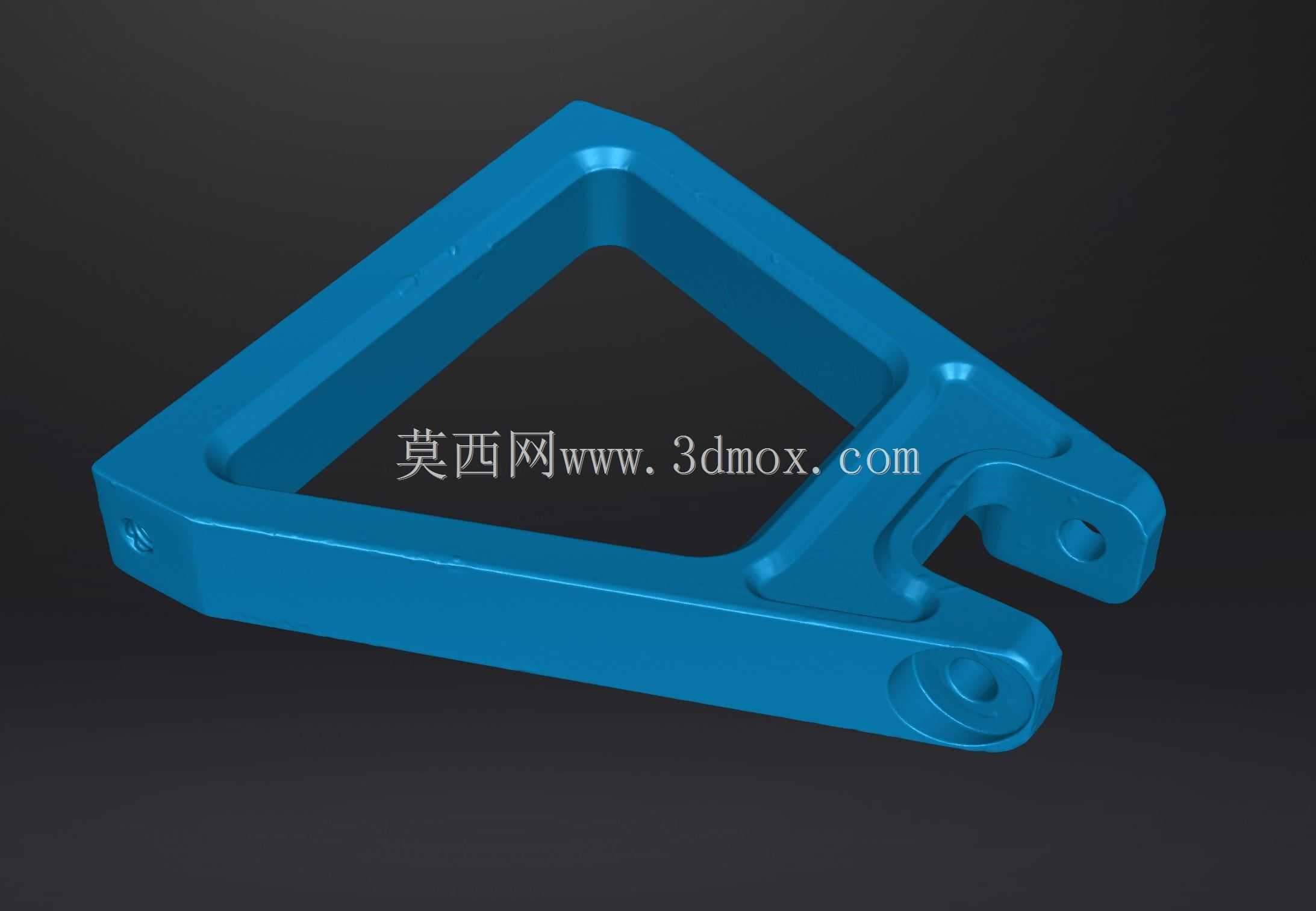

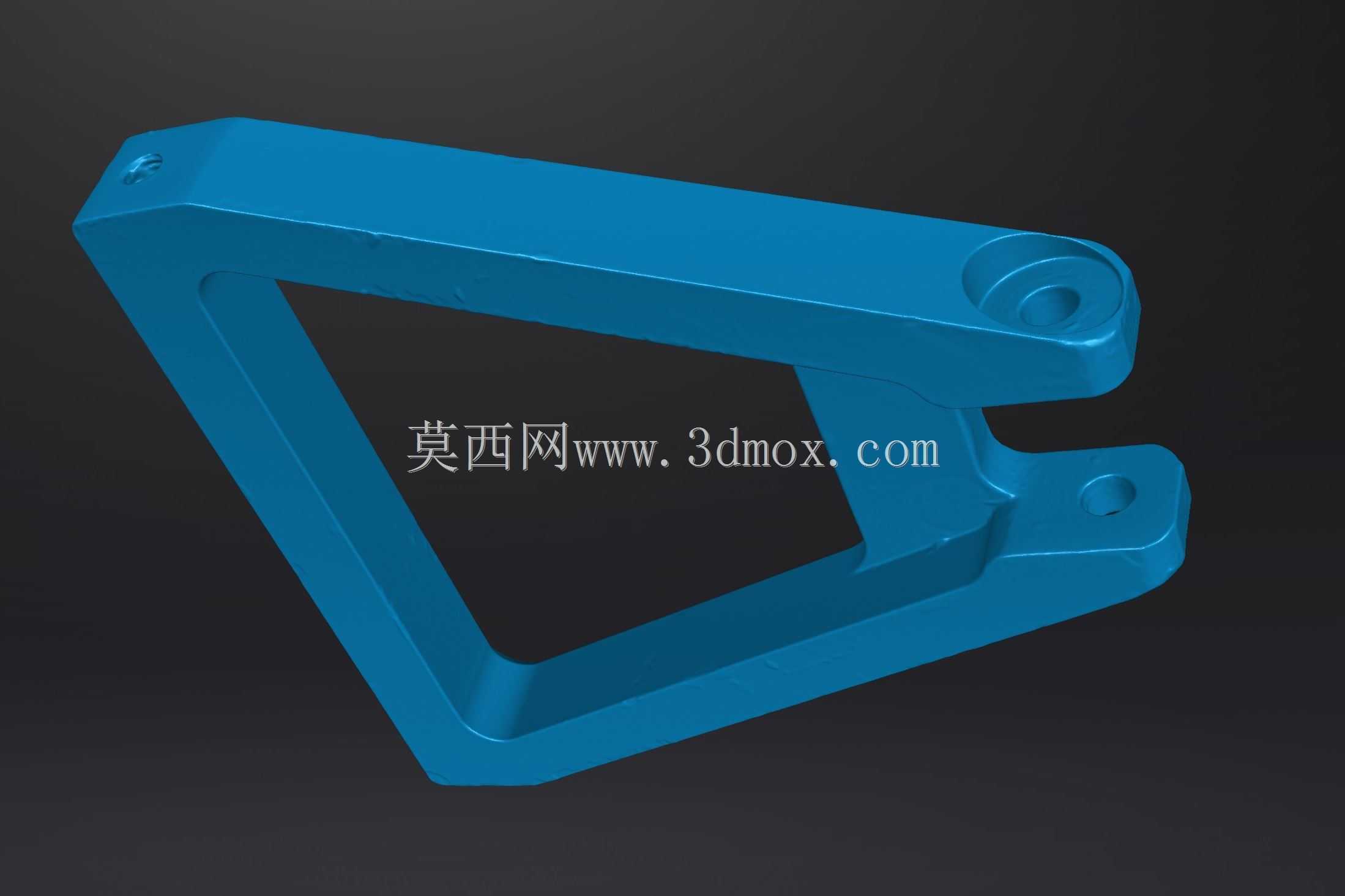

电动两轮车升级款后减震三角连杆结构

这款三角连杆结构主要应用在轻型电动两轮车、越野电动自行车以及同平台电动摩托的后悬架系统中，作为后减震器与车架、后轮摇臂之间的力传递转接部件，直接决定了后悬架的杠杆比、减震行程利用率以及骑行过程中的滤震表现。在实际骑行场景中，路面传递到后轮的冲击载荷会先通过摇臂传递到该三角连杆，再通过连杆的铰接点将力分解到减震器与车架连接位，相比直连式减震安装结构，三角连杆结构可以通过铰接点的位置设计，实现渐进式的减震阻尼特性，在小颠簸路面提供更柔和的滤震效果，在大冲击落地时提供足够的支撑力，避免减震打底的情况出现。从结构设计思路来看，该三角件采用了封闭三角形的框式结构，三个铰接点分别对应摇臂连接位、减震器连接位、车架连接位，整体采用等强度的变截面设计，在铰接点受力集中的位置做了局部加厚与加强筋过渡，框体中间的镂空设计在保证整体结构刚度的前提下，尽可能降低了零件自身重量，符合轻型两轮车的轻量化设计需求。三个铰接孔的位置精度直接决定了悬架的运动轨迹是否顺畅，孔位同轴度、孔与安装面的垂直度都有较高的公差要求，避免安装后出现铰接卡滞、运动干涉的问题。零件的外形轮廓完全避让了后轮跳动、减震压缩过程中的周边部件边界，在最大减震行程下，三角连杆与轮胎、车架线管、后挡泥板等部件都保留了足够的安全间隙，不会出现运动剐蹭的问题。安装时三个铰接位都需要配套对应的衬套与连接螺栓，衬套的压装深度与孔位的配合公差需要匹配，保证铰接转动的灵活性同时没有多余的松旷量。该结构的升级点主要在于优化了原有三角件的受力分布，调整了三个铰接点的相对位置，改变了悬架杠杆比，让后减震的支撑性更强，更适合大载重、非铺装路面的骑行场景，零件的壁厚也做了针对性加强，能够承受更大的冲击载荷，避免激烈驾驶时出现结构变形、断裂的问题。在逆向建模过程中，所有安装孔位的中心距、铰接点的相对位置、安装面的平面度都严格按照实测尺寸还原，能够直接用于改装件的开模生产、悬架运动仿真校核，也可以作为同类型两轮车悬架结构设计的参考案例，帮助设计人员快速验证三角连杆悬架的杠杆比匹配、受力分析等工作。
