工业传动计时带轮精密结构设计

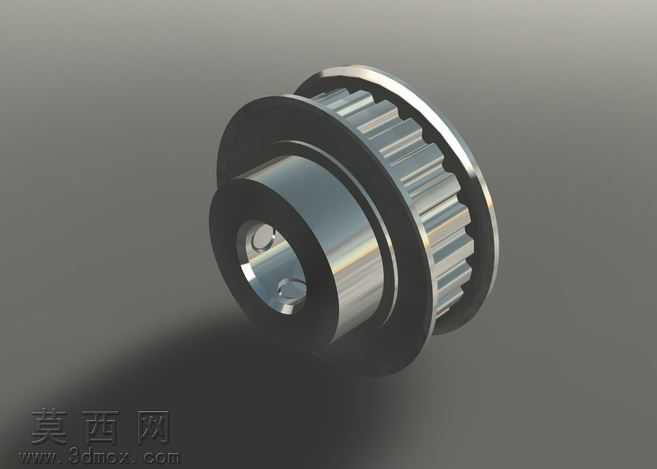

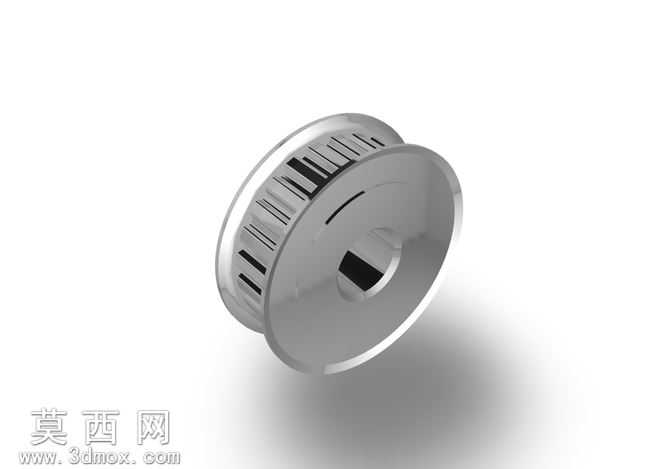

本作品为工业传动场景使用的计时同步带轮三维模型，建模阶段严格遵循机械传动零件的设计规范，以实际工业应用中的尺寸参数为基准完成全参数化构建。建模过程中首先完成基准轴与基准面的搭建，精准定位内孔、挡边、带齿的同轴度基准，内孔部分按照1/2BORE的安装尺寸要求构建，预留标准键槽结构以满足与传动轴的周向固定需求，保证动力传递过程中无相对滑动。带齿部分采用24齿的标准齿形设计，齿廓曲线严格匹配同步带的啮合参数，齿距误差控制在工业设计允许的公差范围内，保证传动过程中啮合顺畅无卡滞，能够实现精准的计时传动功能，避免传动丢转导致的计时偏差。带轮两侧的挡边结构按照2英寸坑位尺寸设计，挡边直径为1.528英寸，轮体宽度为3/8英寸，挡边与轮体的过渡位置采用圆角处理，既减少应力集中提升零件结构强度，也能避免工作过程中同步带跑偏脱出。材质渲染阶段，轮体主体采用发黑处理的钢材材质，还原工业传动零件的真实表面质感，金属表面带有细微的磨砂纹理与使用质感，内孔与端面的机加工位置呈现光亮的金属切削纹理，不同加工面的粗糙度差异通过材质参数的调整精准区分，挡边边缘的高光效果还原了金属零件的边缘倒角特征。整体模型的结构细节完整，包含了实际生产所需的所有工艺特征，无多余的冗余几何元素，所有装配面与配合面的尺寸精度符合机械设计的公差要求，既可以用于传动机构的虚拟装配验证，也可作为机械设计教学的典型案例，帮助学习者理解同步带轮的结构设计逻辑与参数选型要点，模型的结构设计充分考虑了实际加工的工艺可行性，所有特征均可通过常规的车削、滚齿工艺完成加工，具备直接对接生产的参考价值。
