自行车前叉一体成型结构设计

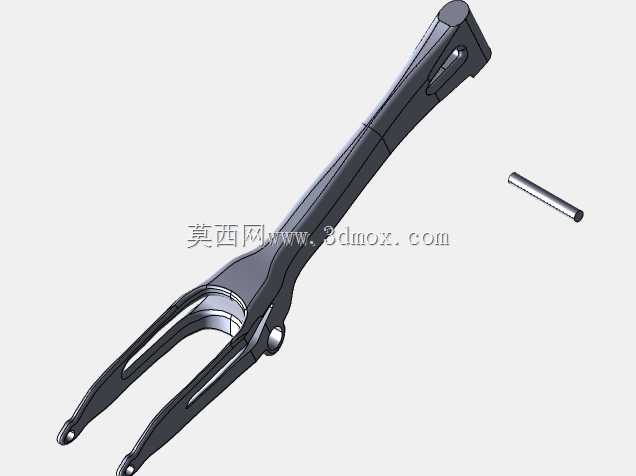

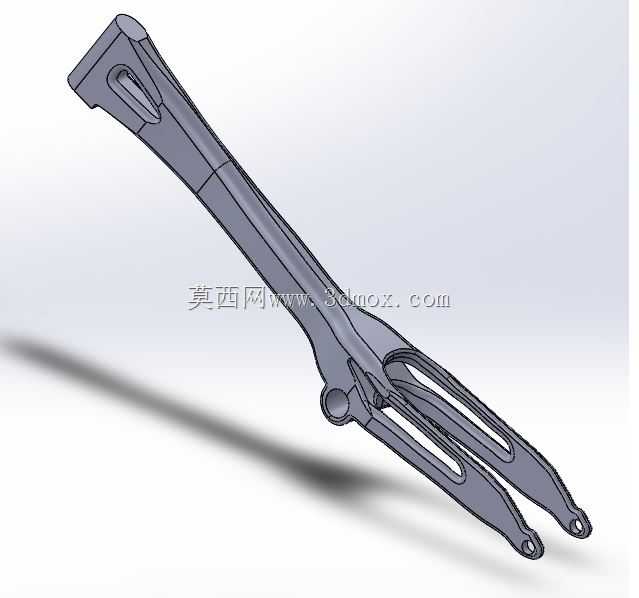

这款结构件是自行车前端核心承载部件，日常骑行场景中承担着前轮与车架之间的载荷传递作用，不管是城市通勤代步、郊野短途骑行还是轻度越野路段，都需要这类部件承接路面颠簸带来的纵向、侧向冲击力，同时为前轮转向提供稳定的支撑基准。从结构设计逻辑来看，整体采用长杆式一体构型，上端为与车架头管配合的竖管安装段，截面做了适配碗组装配的规整方形过渡，竖管侧壁预留的镂空槽既可以降低整体自重，也能为走线或者限位结构预留安装空间，避免骑行过程中管线与部件发生剐蹭磨损。向下延伸的叉腿部分做了渐变式截面设计，靠近竖管连接的位置截面厚度更大，用来承接转向时的扭转力矩，越靠近前轮轴安装端，叉腿逐渐分出两个平行的支臂，支臂上开设的长条形镂空槽在保证结构强度的前提下进一步削减了冗余重量，同时能在受到路面冲击时产生微量弹性形变，吸收部分颠簸震动，提升骑行过程中的握持舒适度。两个支臂末端的同轴安装孔是前轮轴的固定位，孔位周边做了局部加厚处理，避免长期交变载荷作用下出现应力开裂的问题，叉腿与竖管衔接位置的凸台结构是碟刹安装座或者挡泥板固定位的预留结构，不需要额外焊接附件就能完成周边配件的装配，减少了焊接带来的应力集中隐患。安装边界方面，上端竖管的外径尺寸适配常规规格的自行车碗组，插入车架头管的长度预留了足够的调节余量，可以根据不同骑行者的身高、骑行姿态调整车把高度，两个支臂末端的开档尺寸匹配常规公路车、山地车的前轮花鼓安装宽度，不需要额外调整轮组规格就能直接适配通用配件。实际使用过程中，这类一体成型的叉体结构相比传统焊接叉腿的部件，整体刚性更均匀，转向时的虚位更小，高速骑行过程中不会出现叉腿形变导致的转向跑偏问题，镂空结构的设计也让部件在雨天骑行时不容易积存泥水，日常维护清理更加方便。结构建模过程中对各个过渡位置都做了圆角处理，没有尖锐的应力集中棱角，不管是采用铝合金锻造还是碳纤维模压工艺生产，都能保证材料在成型过程中流动均匀，不会出现局部壁厚不均导致的强度缺陷。
