四通路交错式排气歧管结构设计

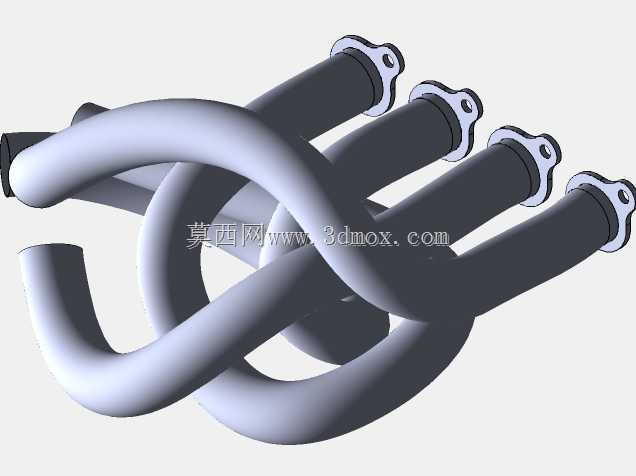

　　这款四通路交错排布的管路收集装置，核心应用在内燃机排气系统的歧管末端，承担着将四个气缸排出的高温废气有序汇集、平稳导入下游排气总管的作用，在多缸发动机的排气通路布局中，这类等长交错式的收集结构能有效规避各缸排气脉冲的相互干扰，降低排气背压，提升气缸的扫气效率。从实际装车的工况来看，这类结构多用于直列四缸或者V型八缸发动机的单侧排气组，安装位置紧贴气缸盖排气侧，四个带安装孔的法兰端面直接与缸盖的排气道口贴合，法兰面的平面度公差需要控制在0.1mm以内，避免高温高压废气从结合面泄漏，每个法兰上的两个安装孔位需要与缸盖上的螺纹孔精准对位，孔位位置度公差不超过0.2mm，保证安装时螺栓能顺利穿入，不会产生额外的装配应力。

　　设计阶段首先要匹配对应发动机的点火顺序与排气相位，确保四个独立通路的管长差值控制在5%以内，让各缸排出的废气到达交汇腔的时间差保持在合理区间，避免相邻气缸的排气门同时开启时出现废气倒灌的问题。管路的弯曲半径经过反复校核，既不能因为弯度过小造成管路通流截面收缩，增加排气阻力，也不能因为弯曲半径过大导致整体结构占用空间超标，无法适配发动机舱的安装边界。交错缠绕的管路布局并非为了造型美观，而是在有限的横向安装空间内，通过空间走向的排布拉长各独立管路的有效长度，同时让四个管路在交汇区域平滑过渡，避免气流在交汇处形成紊流区，减少排气过程中的能量损耗。

　　从结构细节来看，管路的壁厚选取需要兼顾耐热性能与整体重量，常规铸铁材质的壁厚控制在4-5mm，不锈钢材质的壁厚可以控制在2-3mm，既能承受排气过程中最高近900℃的高温冲击，也能耐受发动机运行过程中的振动载荷，避免管路在长期交变热应力与振动载荷下出现开裂。四个入口法兰的凸缘结构做了加厚处理，在螺栓安装位置局部增加了加强筋，抵消螺栓拧紧时的压紧力，防止法兰变形导致密封失效。管路交汇的核心区域做了平滑的圆角过渡，内壁没有突兀的台阶或者棱角，减少废气中的颗粒物在管壁附着堆积的概率，长期使用也不会因为积碳堆积造成通流截面缩小。

　　在实际安装匹配时，这类收集器的出口端需要对接三元催化器或者涡轮增压器的入口法兰，出口的通流直径需要匹配下游部件的入口尺寸，整体的安装吊耳位置需要与发动机舱的固定支架对应，保证装配后整体的振动频率与发动机的振动频率错开，避免运行过程中出现共振异响。设计过程中还需要考虑热胀冷缩的位移量，交错的管路走向本身能提供一定的形变补偿能力，减少热态下管路对法兰结合面的拉扯力，不需要额外增加过多的膨胀节结构，就能保证全工况下的结构可靠性。对于改装场景的应用，这类等长交错结构的收集器相比原厂的短歧管结构，能在高转速区间更顺畅地排出废气，提升发动机的高转功率输出，同时管路的空间走向经过优化，不会与周边的启动机、机油滤清器、转向助力泵等附件产生干涉，安装时不需要额外改动周边部件的位置。
