摩托车传动后链轮结构设计

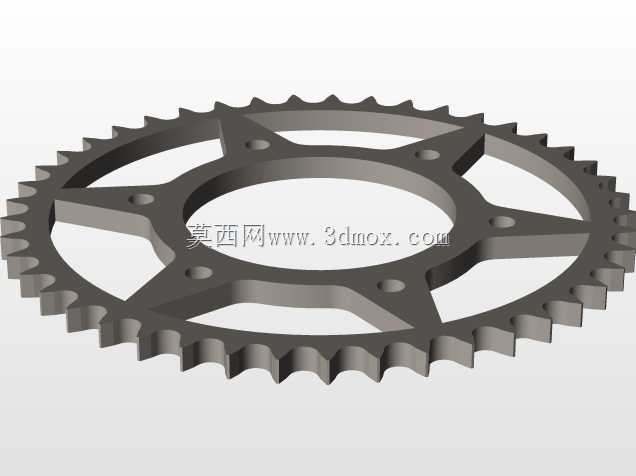

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在两轮机动车的动力输出末端承担着核心的扭矩转换与转速匹配作用，本次呈现的链轮结构，是针对中小排量跨骑车型后传动端设计的从动链轮部件。从实际装车场景来看，这类链轮安装于车辆后轮轮毂的安装座上，通过均布的安装孔与轮毂定位面配合，依靠螺栓副完成紧固，与发动机输出端的小链轮配合，通过传动链条将曲轴输出的动力传递至后轮，驱动车辆行进。

　　在结构设计层面，该链轮采用了分体式受力布局，外圈为啮合齿圈部分，齿形按照标准滚子链的啮合参数设计，齿廓曲线经过修形处理，能够在链条啮合进入与退出的过程中减少冲击载荷，降低传动过程中的多边形效应带来的振动与噪音，同时齿部的厚度经过校核，能够承受大扭矩输出下的齿面接触应力与齿根弯曲应力，避免急加速工况下出现断齿、齿面过度磨损的问题。内圈的支撑辐条采用了六辐对称式结构，每根辐条上设置了对应的减重孔，在保证整体结构刚度的前提下尽可能降低零件自身的转动惯量，减少非簧载质量，提升车辆后轮的循迹性能；辐条与齿圈、中心安装环的过渡位置均设置了圆角过渡，避免应力集中导致的辐条断裂问题，这一细节在越野工况或者频繁加减速的使用场景下尤为重要，能够大幅提升零件的疲劳寿命。

　　从安装边界来看，中心安装环的内孔尺寸与轮毂定位凸台的尺寸采用过渡配合，保证装配后的同轴度，避免链轮转动过程中出现径向跳动，导致链条松紧度周期性变化，加剧链条与链轮的磨损；六个安装孔的位置度公差严格控制在0.1mm以内，保证螺栓安装时不会出现别劲的情况，紧固后各螺栓的受力均匀，不会出现单颗螺栓过载断裂的问题。链轮的整体厚度、齿顶圆直径根据匹配的链条规格、车辆的最终传动比设定，不同的齿顶圆直径对应不同的减速比，直接影响车辆的起步扭矩与极速表现，设计过程中需要结合发动机的输出特性、车辆的使用定位来匹配对应的齿数，兼顾低速爬坡能力与高速巡航的转速控制。

　　在实际使用过程中，这类链轮的工作环境相对恶劣，长期暴露在路面的泥水、沙尘环境中，因此齿面的硬度、耐磨性能是设计中需要重点考量的指标，通常会采用表面淬火处理，保证齿面硬度达到HRC45-50，而芯部保持足够的韧性，能够承受冲击载荷，避免硬度过高导致的齿部脆断。同时，链轮的齿形设计还考虑了链条磨损后的适配性，在链条出现一定程度的节距伸长后，依然能够保持较为顺畅的啮合，不会出现跳齿、脱链的问题，提升整套传动系统的使用寿命。

　　从建模逻辑来看，该模型的构建首先通过齿形参数方程生成单齿的齿廓曲线，通过圆周阵列得到完整的齿圈轮廓，再通过拉伸生成齿圈的基础实体；之后绘制中心安装环与辐条的截面轮廓，拉伸后与齿圈部分进行布尔合并，再对各过渡位置进行圆角处理，最后绘制安装孔与减重孔，通过切除特征完成整体结构，建模过程中所有的尺寸参数都关联到设计变量表，后续调整齿数、安装孔分布圆直径、中心孔尺寸等参数时，可以直接通过变量驱动快速生成对应规格的链轮模型，大幅提升同系列产品的设计效率。在装配验证环节，该模型可以直接导入整车的装配环境中，与后轮轮毂、链条、前小链轮进行干涉检查，验证传动过程中链条与链轮的包角是否符合设计要求，与周边的后平叉、链盒等部件是否存在运动干涉，在设计阶段就排除装车后可能出现的装配问题，减少后续样件试制的迭代次数。
