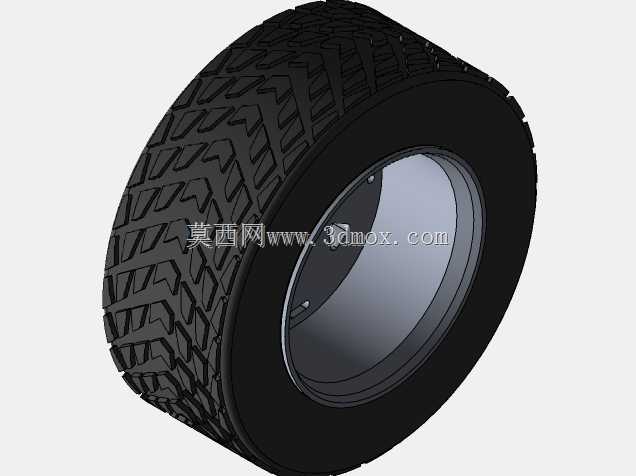

越野花纹轮胎带轮毂总成结构设计

　　这款带轮毂的轮胎总成，主要适配非道路小型作业车辆、休闲越野卡丁车以及场地短途转运设备的行走需求，在非铺装路面、砂石场地、草皮作业区这类抓地力要求高的场景下，能有效降低打滑概率，保障行走稳定性。从实际使用场景来看，这类轮胎总成常被应用在小型场地作业车、自制改装越野小车、厂区内短途物料转运的低速小吨位设备上，不需要适配高速行驶的动平衡严苛要求，但对胎面的抓地性能、胎侧的抗挤压能力有明确的工程需求。

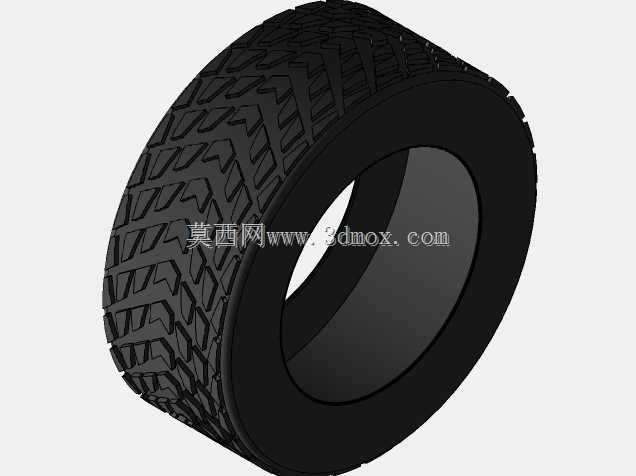

　　设计过程中首先确定胎面花纹的排布逻辑，采用交错式的块状深花纹结构，每一块花纹筋的边缘都做了斜向切角处理，花纹沟槽的深度根据轮胎整体直径比例设置，既保证砂石路面下花纹块能嵌入路面表层形成啮合力，又避免沟槽过深导致胎面刚性不足，在硬质铺装路面行驶时出现过度形变发热的问题。胎体的橡胶部分和内部轮毂的配合边界做了过盈配合的尺寸预留，轮辋的边缘设置了凸起的挡边结构，轮胎充气后胎圈位置能紧密贴合在轮辋挡边内侧，防止低气压行驶工况下出现胎圈脱开的故障。

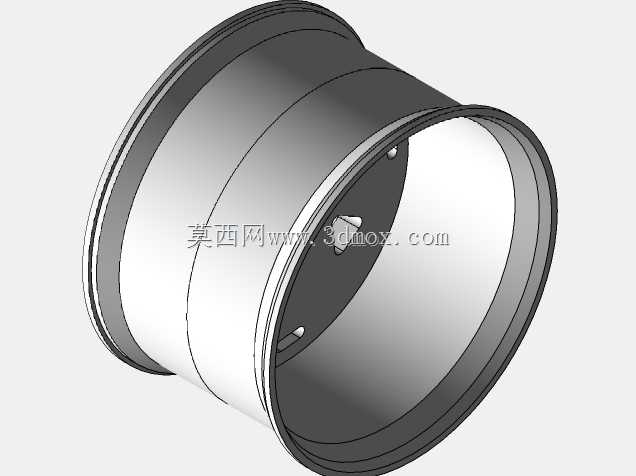

　　轮毂部分采用深槽轮辋的结构形式，中心的安装孔位按照常规小型车的轴系配合尺寸设计，安装面预留了螺栓孔的分布空间，孔位的分布圆直径符合通用小型行走轴的安装标准，不需要额外做转接法兰就能直接适配多数同规格的驱动桥、转向节部件。轮辋的内壁做了平滑过渡处理，没有尖锐的凸起结构，避免轮胎充气后内壁被硬棱长期摩擦造成破损，轮辐部分的减重槽在保证整体结构强度的前提下，削减了不必要的材料冗余，降低整体转动惯量，对于小型动力设备来说，能减少起步阶段的动力损耗。

　　从安装边界来看，这款轮胎总成的宽度、整体直径都做了适配小型车架的尺寸控制，安装后轮胎和车架侧方的减震部件、挡泥结构之间预留了足够的跳动间隙，即使在颠簸路面轮胎受冲击产生上下跳动，也不会和周边结构发生运动干涉。胎侧的厚度设计兼顾了缓冲性能和抗穿刺能力，在场地内遇到小尺寸的碎石、树枝等杂物时，不容易被扎破漏气，日常使用中不需要频繁检查胎侧的损伤情况。

　　实际功能层面，胎面的交错花纹在车辆转向时，不同方向的花纹块能分别提供侧向和纵向的附着力，不管是急加速还是转向过弯，都能保持足够的抓地力，不会出现普通光面轮胎在湿滑非铺装路面上的侧滑问题。轮胎和轮毂的配合面做了气密性的结构优化，不需要额外加装内胎就能实现稳定的密封效果，减少了内胎磨损、漏气带来的维护成本，日常维护只需要定期检查胎压、清理花纹沟槽内嵌入的碎石即可。

　　设计阶段也充分考虑了不同工况的适配性，花纹块的刚度经过匹配，在软质泥地行驶时，花纹块能适度形变切入泥层，不会因为刚度过大导致胎面浮在泥面失去抓地力；在硬质砂石路面行驶时，花纹块又能保持足够的支撑性，不会因为过度形变导致花纹块根部反复弯折出现过早开裂的问题。轮辋的材质选用常规的钢制结构，焊接位置做了应力释放处理，长期承受交变载荷的情况下不会出现焊缝开裂的故障，适配低速作业场景下的负载需求，额定负载范围内的长期使用不会出现结构变形。
