手动管材弯管加工设备结构设计

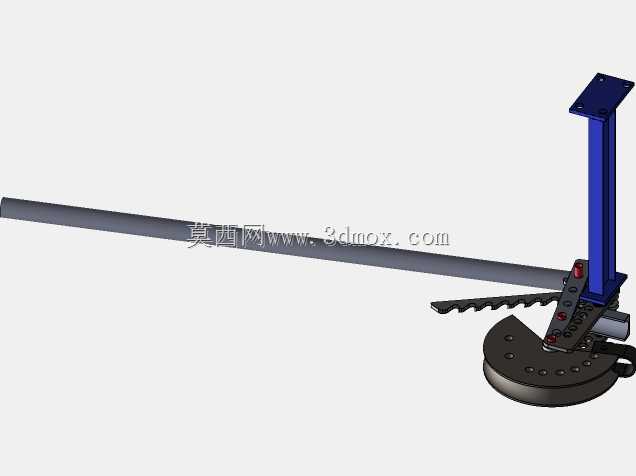

　　在五金加工、小型金属构件制作、管路预制的现场作业场景里，手动弯管设备始终是小批量管材弯曲作业的核心工装，尤其适配无动力供电的野外管路铺设、维修现场，以及五金维修门店、小型钣金加工坊的零散弯管需求，不需要外接气源、电源，单人即可完成操作，作业灵活性远高于大型数控弯管设备。这套手动弯管设备的核心作业逻辑，是通过加长力臂放大操作人员的手动输入扭矩，配合带定位齿槽的回转弯管盘，实现不同弯曲角度的管材冷弯成型，作业过程中不需要对管材做加热处理，依靠机械结构的限位与挤压，让管材在塑性变形区间内完成指定角度的弯曲，避免管材加热带来的材质氧化、壁厚不均问题。从结构布局来看，设备采用立式立柱加卧式回转作业盘的组合形式，底部的圆形弯管盘是核心成型部件，盘体上加工有对应不同管径的弧形卡槽，作业时将待加工管材嵌入对应卡槽内，一端通过设备自带的挡块定位固定，扳动加长操作力臂带动压轮沿弯管盘圆弧轨迹运动，逐步将管材挤压贴合弯管盘的弧形型面，直到达到预设的弯曲角度。立柱部分采用方形截面型钢加工，顶部设置安装固定板，可根据作业场景选择螺栓固定在工作台面，或是搭配配重底座直接放置在地面使用，安装边界灵活，不需要复杂的地基浇筑，固定时仅需要保证立柱与作业面的垂直度误差控制在每米0.5毫米以内，即可避免弯管过程中出现管材跑偏、弯曲角度偏移的问题。加长操作力臂采用空心矩形钢管制作，在保证结构刚度的前提下尽可能降低自重，力臂长度经过力学核算，操作人员施加150牛左右的手部推力时，

　　弯管盘处即可输出足够挤压普通碳钢管材弯曲的成型力，适配外径6毫米到25毫米区间的薄壁金属管材弯曲作业，覆盖日常五金维修、简易护栏制作、小型液压管路预制的常规管径需求。弯管盘侧面的棘齿定位结构是这套设备的关键功能设计，齿槽按照固定角度间隔加工，配合力臂上的弹性定位销，可在弯曲作业过程中实现角度的分段锁止，操作人员不需要持续施加力来维持当前弯曲角度，可中途停顿检查管材弯曲弧度，避免一次性施力过大导致管材过弯报废，同时齿槽的角度刻度可辅助操作人员快速定位常用弯曲角度，比如90度直角弯、45度斜角弯，不需要额外搭配角度尺反复测量，提升零散作业的加工效率。压轮部件采用带深沟球轴承的转动结构，作业过程中压轮随管材进给同步转动，

　　将滑动摩擦转化为滚动摩擦，避免管材表面被挤压出现划痕、凹坑，保证弯曲后管材的外观质量，压轮的型面同样加工有与管径匹配的圆弧槽，弯曲过程中与管材外壁完全贴合，分散挤压应力，减少管材弯曲处的截面变形量，保证弯曲后的管材通径满足管路穿线、流体输送的使用要求。设备的整体结构没有复杂的传动部件，日常维护仅需要定期在回转销轴、定位销滑动面涂抹润滑脂，即可保证长期作业的操作顺畅性，不存在易损的电子元件、液压密封件，在多尘、潮湿的恶劣作业环境下也能稳定工作，不会因为环境因素出现设备故障。从建模设计的角度来看，这套设备的三维建模过程需要重点关注几个配合公差：弯管盘与立柱底部的回转配合间隙需要控制在0.1毫米以内，间隙过大会导致弯管过程中盘体晃动，

　　造成弯曲半径不一致；压轮与力臂安装座的转动配合需要保证转动灵活无卡滞，避免压轮不转划伤管材；定位销与棘齿槽的配合深度不小于3毫米，保证锁止状态下不会出现滑脱问题。外形尺寸方面，设备整体高度约750毫米，操作力臂展开长度约1200毫米，弯管盘直径约180毫米，作业时需要预留的操作空间半径不小于1500毫米，保证操作人员扳动力臂时不会与周边物件发生干涉，安装固定时如果采用台面安装方式，工作台面的厚度不小于30毫米，采用螺栓穿透台面锁紧，避免弯管作业时设备出现翘头移位。在实际使用场景中，这类手动弯管设备常被用于防盗网加工门店的不锈钢管弯制、水电安装现场的电线管弯制、小型农机维修中的液压油管弯制，相比大型弯管设备，它的投入成本低、移动方便、操作门槛低，不需要操作人员具备专业的数控设备操作能力，经过简单的操作说明即可上手完成弯管作业，对于小批量、多规格的零散弯管需求，作业效率甚至高于需要反复调试参数的大型设备。设计过程中还特意在力臂末端设置了防滑橡胶套，增加操作人员手部与力臂的摩擦力，避免施力过程中打滑脱手，提升作业安全性；弯管盘上的不同管径卡槽做了清晰的标识区分，操作人员可快速匹配对应管径的卡槽，减少换型调整的时间。
