钢管车架结构小型越野卡丁车设计

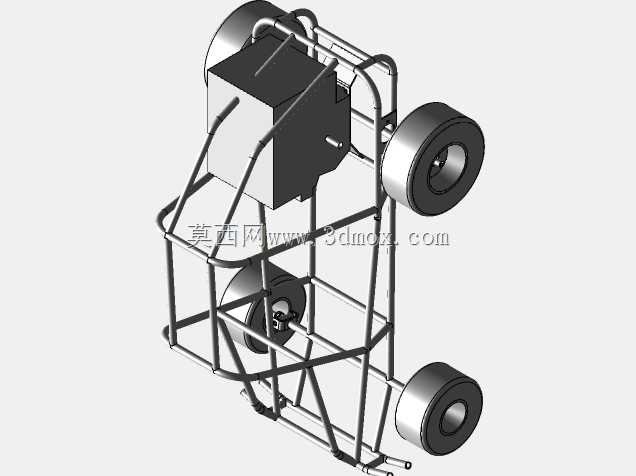

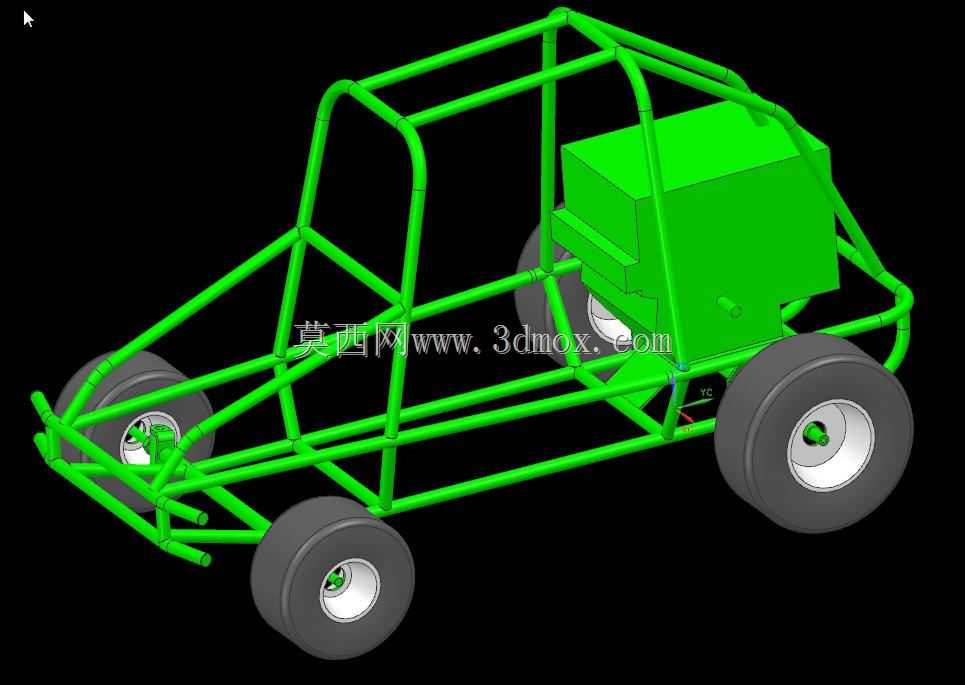

这款小型卡丁车采用外露式钢管桁架车架结构，整体布局为后置动力单元、四轮独立布置的经典越野卡丁车构型，主要面向户外休闲娱乐场地、小型越野体验赛道、青少年驾驶培训场景使用，可承载单名驾乘人员完成非铺装路面的低速穿越、场地竞速体验等活动。从结构设计逻辑来看，整车车架采用等径圆管弯折后拼接成型的桁架结构，所有受力节点均通过管件相贯线拟合实现贴合连接，无需额外的复杂连接角件，既能够在控制整车整备质量的前提下，保证车架在颠簸路面受冲击时的抗扭、抗弯强度，也能降低小批量试制阶段的加工难度，普通的弯管设备与焊接工装即可完成车架主体的制作。动力单元采用后置集中布置的方式，安装位预留了足够的安装边界，可适配小排量内燃机组或者低压直流电机组两种动力方案，动力输出端的安装基准与后轮驱动桥的输入轴保持同轴设计，减少传动环节的动力损耗，同时后置的配重能够平衡前轮转向机构的重量，让整车前后轴荷分配更趋近于合理区间，提升非铺装路面行驶时的后轮抓地力。行走系统部分，四个车轮均突出于车架主体外侧，轮距设计预留了足够的侧倾稳定余量，转向机构采用前置拉杆连接的结构，转向行程限位点直接设置在车架前部的安装座上，避免转向过度导致的杆件干涉。车架上部的防滚结构与主车架为一体化焊接成型，驾乘位周围的钢管形成完整的笼式防护边界，能够在车辆发生侧翻时为驾乘人员预留足够的生存空间，避免车体结构侵入驾乘区域。整车外形尺寸控制在紧凑区间，轴距适配小型场地的转弯半径要求，车架底部预留了电池组或者燃油箱的安装空间，所有管线的走线路径均沿钢管内侧布置，通过管卡固定即可，避免越野行驶过程中飞溅的碎石、树枝磕碰管线造成故障。从安装边界来看，车架上预留的悬架安装点适配短行程阻尼减震器，可根据使用场景调整减震器的安装角度，适配不同硬度的弹簧配置，满足平整场地竞速或者非铺装路面穿越的不同减震需求；转向柱的安装位预留了角度调节余量，可根据驾乘人员的身高调整转向盘的前后、高低位置，提升长时间驾驶的舒适度。整车没有设计额外的覆盖件安装位，所有结构件均外露，一方面能够降低整车重量，提升动力响应速度，另一方面也方便日常维护过程中快速检查车架焊缝、连接螺栓的状态，降低运维成本。
