1976款杜卡迪77摩托车车架三维结构设计

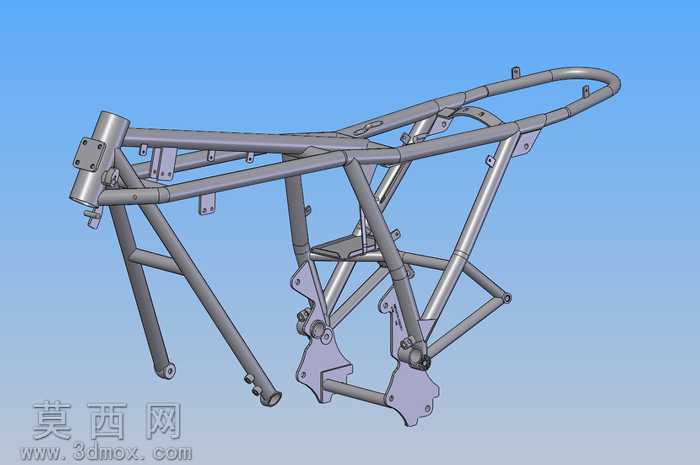

本作品为1976年款杜卡迪77车型的摩托车车架三维建模成果，建模过程严格参照该款经典复古机车的原厂车架测绘数据，在三维建模环境中完成1:1比例的结构还原。建模初期先梳理钢管桁架式车架的受力逻辑，明确主梁、副梁、车头立管、后摇臂安装座、发动机挂载点等核心结构的空间位置关系，采用实体建模与焊件建模结合的方式，先搭建车架整体的空间线框基准，逐根定义不同管径钢管的走向、弯折角度与拼接位置，确保每一处管材衔接处的相贯线结构准确，还原老式杜卡迪车架标志性的双下管环抱式布局。针对车头立管部位，精准还原其与主梁的焊接角度、加强筋板的厚度与安装位置，预留出方向柱安装的同轴度公差空间；发动机挂载区域的多组安装耳片，逐一还原其孔位间距、板材弯折造型与倒角细节，确保与对应款型发动机的安装点位完全匹配；后摇臂连接枢轴部位，还原轴套安装位的同轴结构、两侧加强板的焊接轮廓，兼顾结构强度表现与原厂造型特征；车尾副车架部分还原坐垫、尾部覆盖件的安装支架点位，保留老式车型纤细利落的尾部线条特征。材质渲染阶段，为车架主体管材赋予哑光金属钢材材质，调整金属粗糙度参数还原原厂车架的磨砂金属质感，安装耳片、加强板等冲压件部位做细微的表面纹理差异处理，焊接接缝处模拟真实焊接后的肌理效果，整体渲染采用淡蓝色渐变背景，搭配柔和的环境漫反射光照，清晰呈现车架每一处管材的空间层次与结构衔接关系，无多余光影干扰结构展示。整个建模过程严格遵循老式摩托车车架的工程设计逻辑，既还原了经典车型的外观特征，也保证了各安装点位、结构尺寸的工程合理性，可用于经典机车复原、改装设计参考、机车结构教学等场景，完整呈现了70年代欧系运动摩托车车架的桁架式结构设计思路，展现了钢管车架在轻量化与结构强度间的平衡设计巧思。
