响尾蛇结构双速动力滑翔变速箱换挡机构

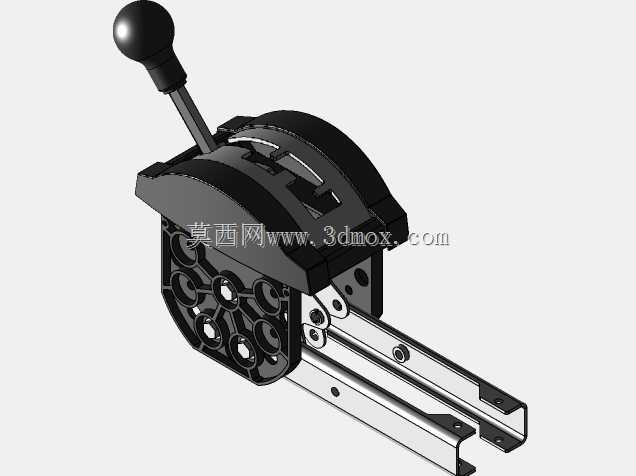

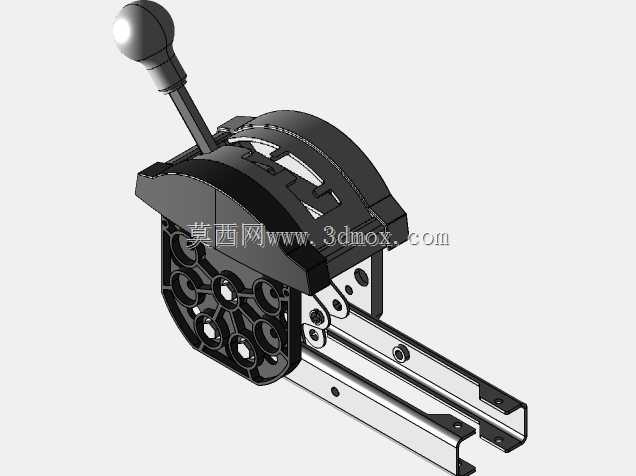

这套换挡操纵机构主要适配双速动力滑翔类传动系统，在竞速类改装传动场景中承担挡位切换的核心执行功能，区别于民用车辆的换挡结构，该机构采用了响尾蛇式的弧形挡位槽布局，能在紧凑的安装空间内实现两个前进挡位的精准定位，同时搭配带球形握头的操纵杆，握持施力时更符合快速换挡的操作习惯，减少换挡行程中的动作冗余。从结构设计来看，主体基座采用多孔镂空的轻量化构型，在保证安装刚度的前提下尽可能降低自身重量，适配竞速类设备对重量控制的严苛要求，基座下方搭配的双平行滑轨结构，可实现整个换挡机构的安装位置微调，适配不同车架的安装孔位偏差，降低整车装配时的对位难度。挡位槽内部设置有定位卡点，换挡时操纵杆底部的定位销可沿弧形槽滑动，到位后自动卡入对应挡位的凹位，避免行驶过程中出现跳挡、脱挡的问题，操纵杆与基座的铰接位置采用耐磨衬套结构，可承受高频次换挡操作带来的磨损，延长机构的整体使用寿命。安装边界方面，滑轨末端预留有标准化的安装孔位，可直接通过螺栓固定在车架的对应安装平面上，整体外轮廓的突出部分均做了圆角处理，避免安装和操作过程中出现锐边磕碰，操纵杆的摆动角度经过反复校核，在两个挡位切换时不会与周边的车架、护板等部件发生运动干涉，球形握头的安装高度符合人体工程学设计，操作人员坐姿状态下手臂自然伸展即可完成换挡操作，不需要额外调整坐姿。基座侧面预留的拉线安装位，可直接连接变速箱的换挡拉线，将操纵杆的摆动动作转化为变速箱内部拨叉的直线位移，实现挡位的顺畅切换，整个机构的运动副间隙经过严格控制，换挡过程中没有多余的旷量，挡位反馈清晰，操作人员可通过操纵杆的受力变化直接判断挡位是否挂接到位，在高速竞速场景下能大幅降低误操作的概率。
