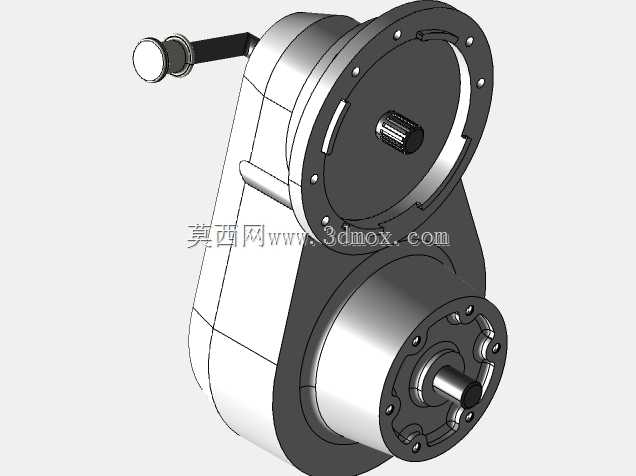

雷诺Twizy微型电动车配套变速箱结构

这款变速箱主要适配雷诺Twizy这类微型纯电动乘用车型，作为电驱系统核心的动力传递部件，承担着将驱动电机输出的高转速低扭矩动力，按照固定传动比转换为适配车轮行驶需求的低转速高扭矩动力的作用，直接决定了微型电动车起步、爬坡以及常规巡航工况下的动力输出表现，在小型短途电驱代步车的动力总成布局中占据核心安装位置。从结构设计来看，该变速箱采用单级定传动比的齿轮传动布局，匹配80:9.23:1的传动比参数，适配微型电动车无多档位切换的简化驱动需求，省去了传统燃油车变速箱复杂的换挡机构、同步器组件，整体结构更紧凑，重量更轻，完全贴合微型电动车对动力总成轻量化、小体积的安装要求。壳体采用分体式铸铝结构设计，分为主壳体、输入侧端盖、输出侧端盖三个主要连接部分，各连接端面通过螺栓紧固，输入侧预留与驱动电机对接的法兰安装面，法兰面加工有定位止口与均匀分布的螺栓孔，能够保证与电机输出轴的同轴度，避免装配后出现运转偏磨、异响问题；输出侧同样设置法兰连接结构，用于对接车轮侧的传动半轴，将减速后的动力直接传递至行走机构。壳体侧面预留有换挡摇臂的安装轴孔，配套的摇臂组件用于实现驻车锁止功能，摇臂的操作行程与锁止齿轮的卡槽位置经过匹配设计，能够保证驻车状态下动力输出轴被可靠锁止，避免坡道停车时出现溜车风险。输入轴采用花键结构设计，能够与电机输出轴的花键套可靠啮合，传递扭矩过程中载荷分布均匀，可承受频繁启停工况下的冲击载荷；输出轴同样采用花键输出结构，与半轴的连接可靠性更高，可适应微型电动车日常通勤过程中频繁加减速的载荷变化。需要注意的是，当前结构还原了变速箱的整体外形轮廓与核心传动腔体结构，受技术资料限制，输入法兰上的定位环细节、齿轮箱通气管组件、外部安装支架等附属结构未做完全还原，整体外部安装边界尺寸符合实车装配的空间要求，输入轴与输出轴的中心距、各法兰面的安装孔位分布均参考实车测绘数据设置，可用于微型电动车动力总成的布局验证、传动系统结构教学演示、电驱系统改装方案的空间校核工作。在实际装配场景中，该变速箱可直接固定在电驱舱的副车架安装点上，输入侧对接驱动电机，输出侧连接左右传动半轴，外围仅需预留少量空间布置高压线束与冷却管路即可，不会占用过多乘员舱与储物舱空间，完全匹配微型电动车狭小的动力舱布局条件。
