电动越野车辆电缆电动节气门箱体结构

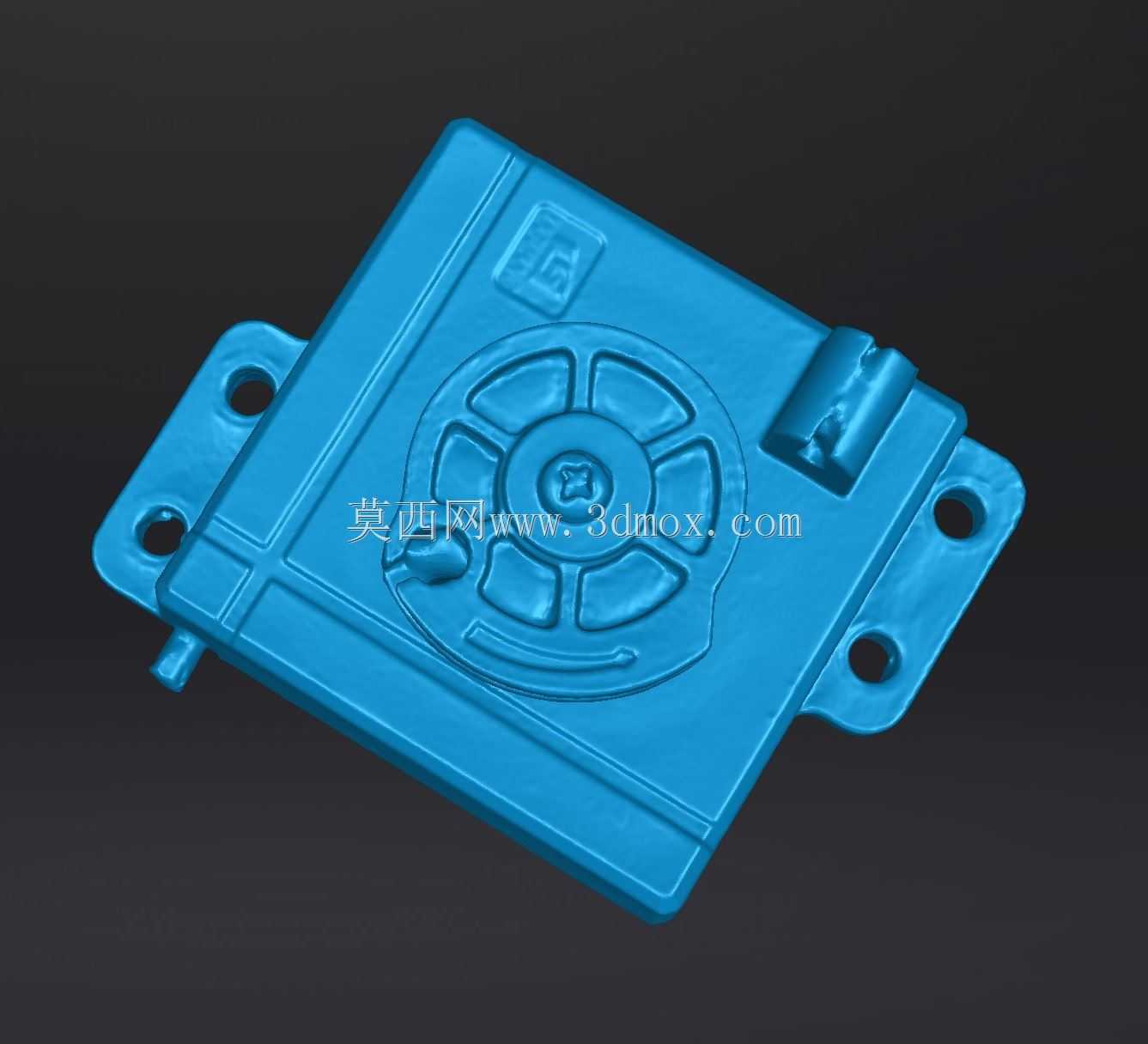

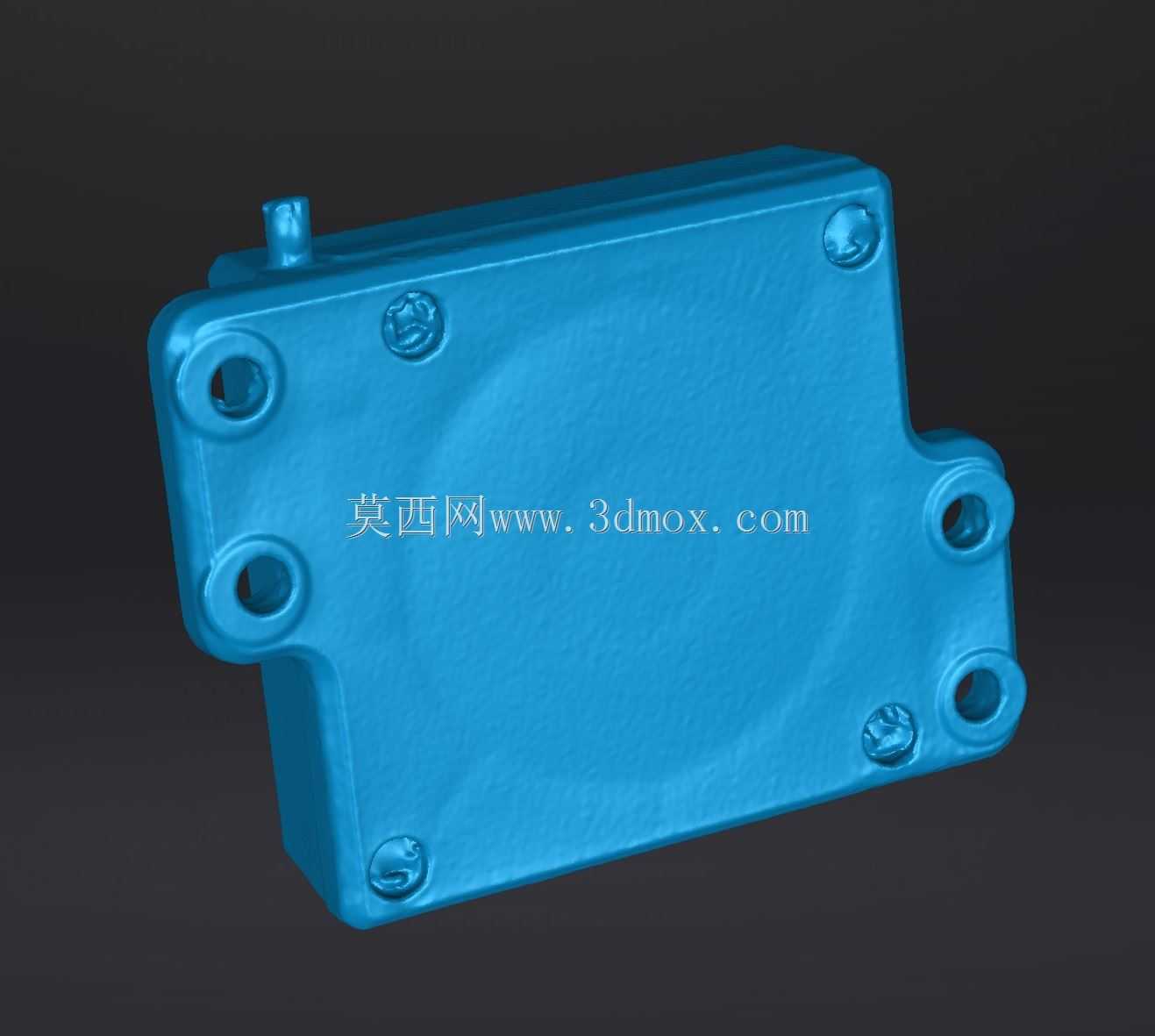

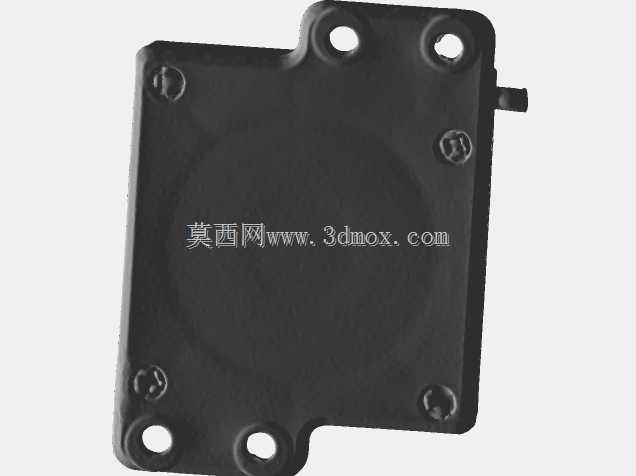

在轻型电动越野两轮车的动力控制链路中，节气门箱体承担着油门信号转接、线缆防护与安装定位的核心作用，这类部件多布置在车架靠近车把的走线区域，日常需要承受骑行过程中的泥水飞溅、路面颠簸振动以及温差变化带来的老化影响，因此结构的密封可靠性与安装适配性直接决定了油门控制系统的长期稳定性。本次呈现的节气门箱体结构，基于在用部件的逆向扫描完成，整体采用压铸铝合金类的方正壳体构型，壳体边缘设置多组带通孔的安装凸耳，凸耳位置与原车安装点位完全匹配，安装时可通过螺栓直接固定在车架预设的安装座上，不需要额外制作转接支架，能够直接适配对应车型的安装边界。壳体的结合面采用平面密封结构，周向布置多组紧固螺钉位，装配时通过螺钉压紧结合面的密封垫，即可实现内部接线腔的防护，避免骑行过程中泥水、灰尘进入腔体内造成接线端子接触不良。壳体侧面预留电缆穿出的过孔结构，过孔位置做了圆弧过渡处理，避免穿线时划伤电缆绝缘层，同时可以配合防水格兰头实现线缆部位的密封，满足户外骑行的防护要求。从结构设计的角度来看，这类箱体的壁厚保持均匀，既能够控制整体重量，避免增加车辆前部的簧载质量，又具备足够的结构强度，在车辆发生轻微磕碰时不会出现壳体开裂的问题。安装凸耳的厚度做了局部加强，避免长期振动下凸耳根部出现应力断裂，同时凸耳上的安装孔预留了微小的装配间隙，能够抵消车架加工带来的位置公差，降低装配难度。对于从事电动两轮车改装、配件逆向开发的结构工程师而言，该结构可以作为改装可变再生拉杆的基础载体，由于扫描数据采用毫米级精度，所有安装孔位、腔体尺寸、外形轮廓都与实物完全一致，设计人员可以直接在该模型基础上进行结构修改，调整腔体内部的接线布局、增加传感器安装位，或是修改外部安装点位适配其他车型，不需要反复对实物进行测量，大幅缩短改装件的开发周期。在实际选型适配过程中，设计人员可以直接提取模型中的安装孔距、外形轮廓尺寸，核对自身车型的安装空间，确认是否存在与周边走线、车把部件的干涉问题，也可以基于该模型快速制作3D打印样件进行装配验证，提前排查结构适配问题，减少实物试错的成本。
