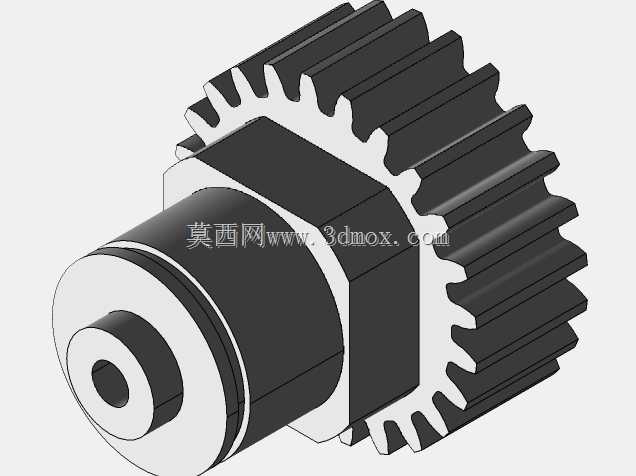

T81车轮配套18齿正齿轮轮毂结构

　　这款集成式齿轮轮毂主要面向小型轮式移动机构的传动场景设计，常见于教育类机器人平台、小型竞赛移动装置、桌面级移动载具的行走轮组中，承担动力传递与轮体支撑的双重作用，替代传统分体式齿轮与轮毂拼接的装配方案，减少装配累积误差带来的传动卡顿问题。设计过程中优先考虑了轮组的安装同轴度要求，将18齿正齿轮与轮毂本体做一体化结构设计，齿轮部分采用20DP齿形参数，齿廓经过修形处理，啮合过程中可有效降低齿面接触应力，减少传动过程中的回差，适配常规的模数匹配传动齿轮组，能满足小型移动设备低速行走的传动负载需求。轮毂部分设置了多级台阶定位结构，轴向方向预留了轮轴安装的中心通孔，孔位公差按照小间隙配合设计，可直接适配对应直径的轮轴，

　　台阶端面可作为轴承安装的定位基准，安装时无需额外加装定位轴套即可完成轴向限位，缩减轮组的轴向安装尺寸，为紧凑布局的小型移动设备节省内部安装空间。结构外侧的轮体安装位设置了防滑贴合面，可直接套接对应规格的橡胶轮圈，轮圈装配后不会出现周向打滑的问题，齿轮与轮毂衔接处做了圆角过渡处理，避免3D打印过程中出现应力集中导致的层间开裂问题，同时也能提升零件整体的抗扭强度，在轮组启动、急停的瞬时扭矩冲击下不会出现结构断裂。从安装边界来看，该零件的径向最大尺寸由齿轮齿顶圆决定，轴向总长度覆盖齿轮段与轮毂安装段，安装时需注意齿轮啮合侧隙的调整，预留0.1-0.2mm的侧隙即可保证传动顺畅，不会出现卡齿或传动噪音过大的问题；

　　中心安装孔的深度可覆盖常规轮轴的插入长度，配合顶丝孔即可完成与轮轴的周向固定，无需额外加工键槽，降低小型设备的加工装配难度。实际使用中，这类一体化齿轮轮毂可大幅减少轮组的零件数量，降低装配环节的工时消耗，同时因为没有分体装配的配合间隙，传动过程中的同心度更优，轮组转动时的径向跳动量更小，能有效提升小型移动设备行走过程中的平稳性，避免因轮组跳动导致的行走轨迹偏移问题。针对3D打印成型的工艺特性，结构设计时规避了大角度悬空结构，打印时无需添加过多支撑即可完成成型，后期去除支撑的工作量小，表面处理后即可直接投入使用，适配教育场景下的快速原型制作需求，也可用于小型非标移动设备的小批量轮组制作。
