内燃机曲柄连杆活塞组结构展示

项目分类:3D模型 发布时间:2021-09-27 ID:293438
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示
  • 内燃机曲柄连杆活塞组结构展示

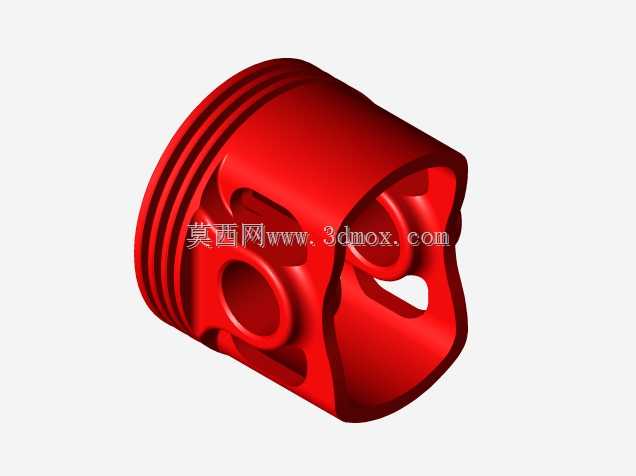

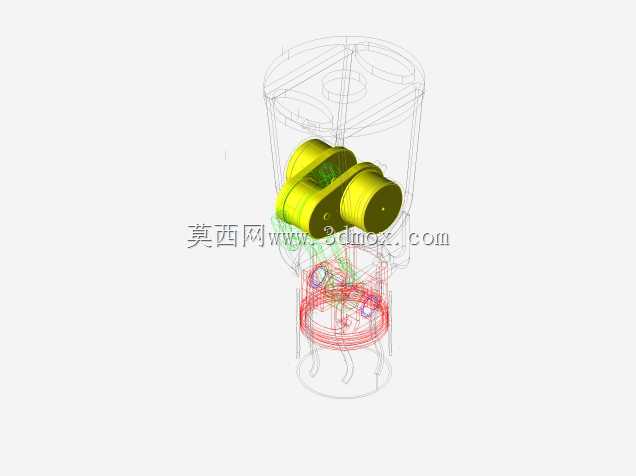

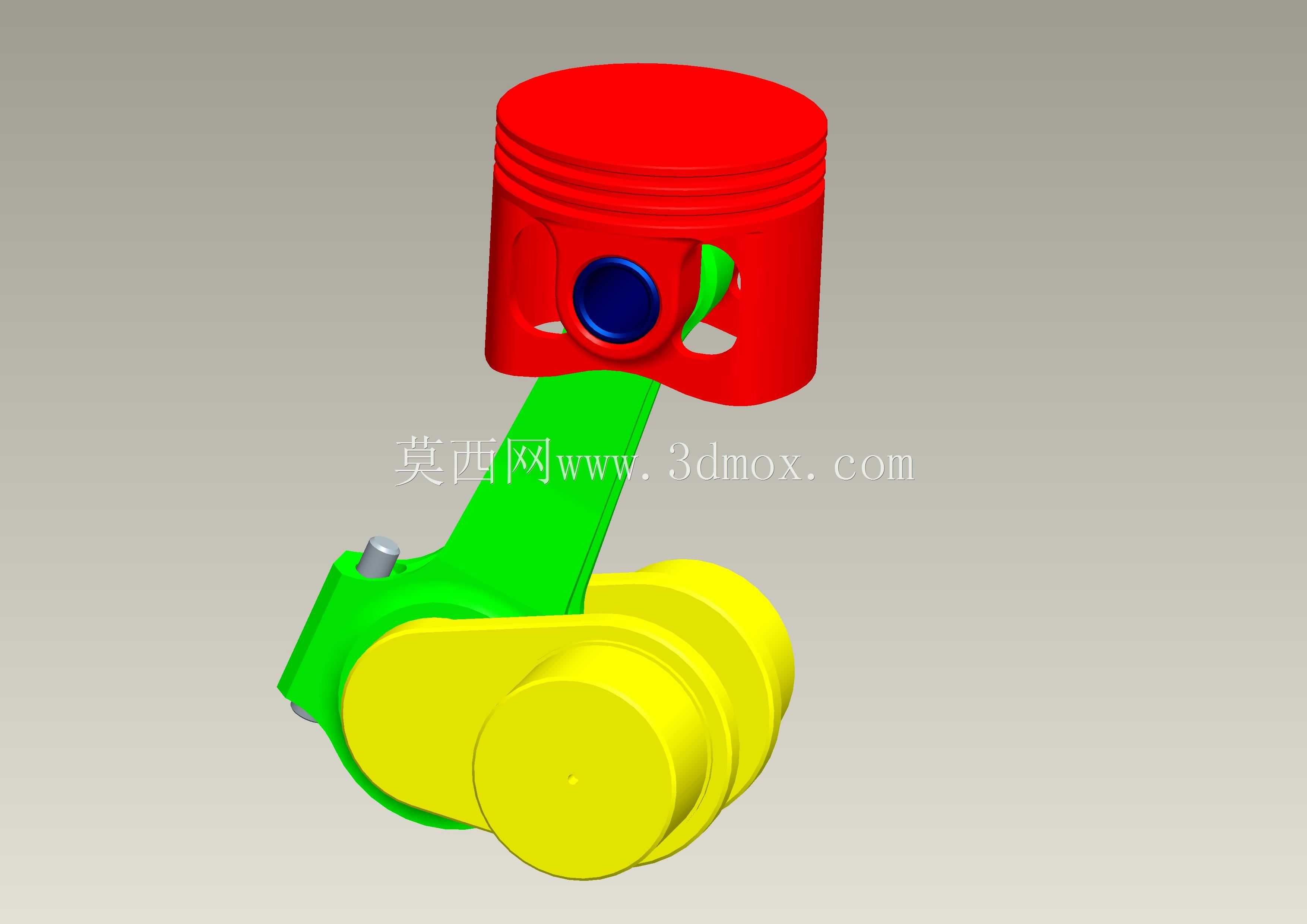

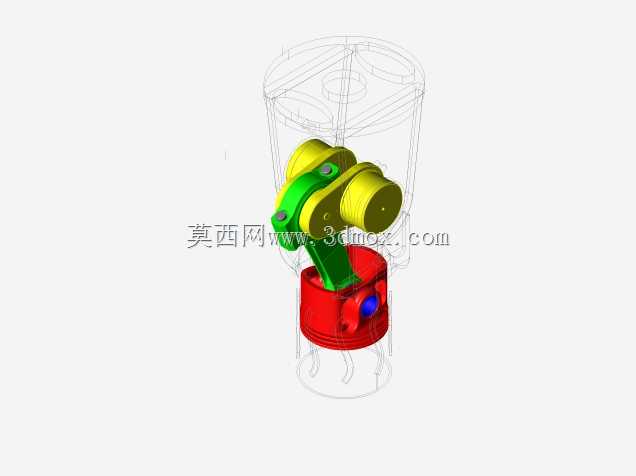

这套结构是内燃机核心动力转换组件,日常在车用动力、小型通用发电机组、农用机械动力单元中都能见到它的身影,承担着将燃烧室内燃气爆发压力转化为旋转扭矩输出的核心作用,是往复式内燃机实现能量转换不可或缺的核心部分。设计过程中首先要匹配燃烧室的缸径参数,活塞头部的环槽结构用于安装气环与油环,保证燃烧室密封的同时刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧;活塞销孔的位置需要经过偏心计算,抵消活塞换向时的侧敲异响,降低缸套与活塞裙部的磨损速率。连杆部分采用变截面工字梁结构,在保证往复运动刚度、承受交变拉压载荷的前提下尽可能降低往复运动质量,减少高转速下的惯性力冲击,大小端的衬套与轴瓦安装位预留了合理的过盈量与润滑通道,保证运动副在高速往复摆动过程中能形成稳定油膜,避免干摩擦导致的烧蚀故障。曲轴部分的曲柄臂与平衡块采用一体化设计,平衡块的配重经过精确计算,抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转时的振动水平,主轴颈与连杆轴颈的圆角位置做了强化处理,对应交变载荷下的应力集中区域,避免长期运转出现疲劳断裂。实际安装时,活塞组件需要与对应缸径的缸套配合,裙部的型线设计考虑了热膨胀量,在发动机达到正常工作温度时,活塞裙部与缸壁保持合理配合间隙,既不会因间隙过大出现敲缸,也不会因热膨胀导致拉缸故障;连杆大端与曲轴连杆轴颈的配合间隙需要严格控制在公差范围内,保证润滑油能在间隙内形成承压油膜,传递爆发压力的同时降低摩擦损耗。这套结构的运动逻辑清晰,活塞在缸套内做上下往复直线运动,通过活塞销带动连杆摆动,最终驱动曲轴做连续旋转运动,整套组件的运动匹配精度直接决定了内燃机的动力输出效率、运转平顺性与使用寿命,在做结构验证时,需要反复校核各运动部件的运动包络,避免运转过程中出现部件干涉,同时要对各受力部件做有限元强度分析,保证在最高爆发压力工况下各部件的应力水平在材料许用范围内。
