雅马哈500单缸发动机调谐活塞结构

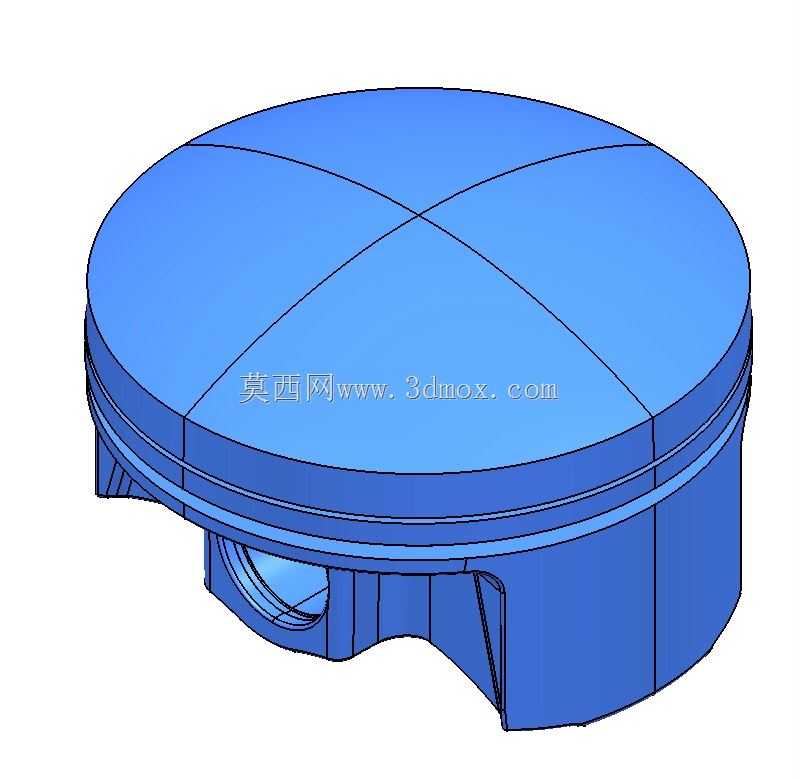

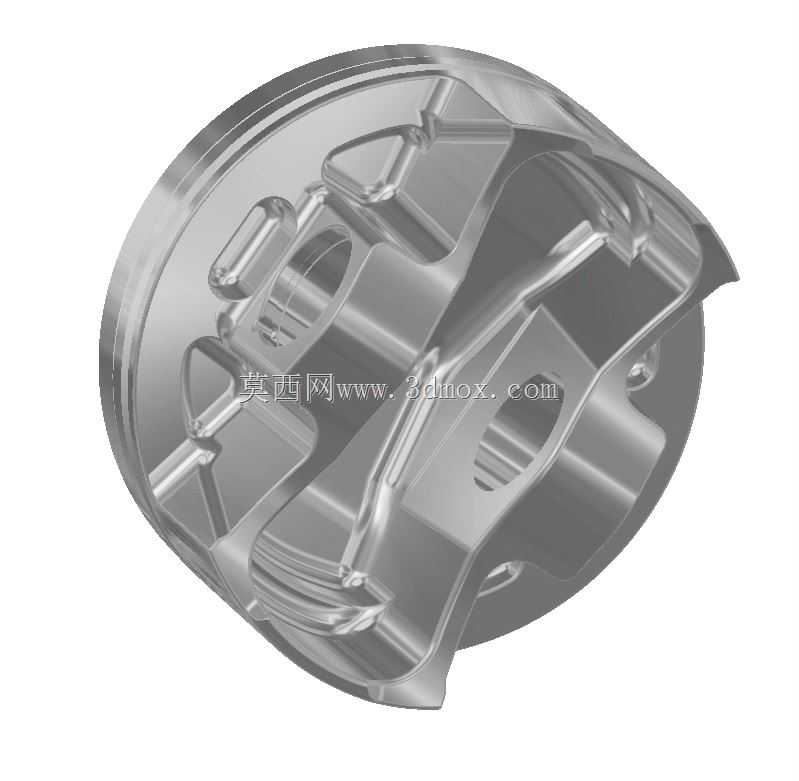

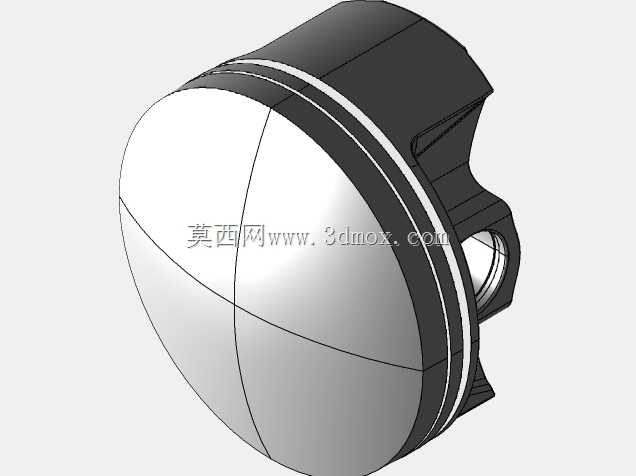

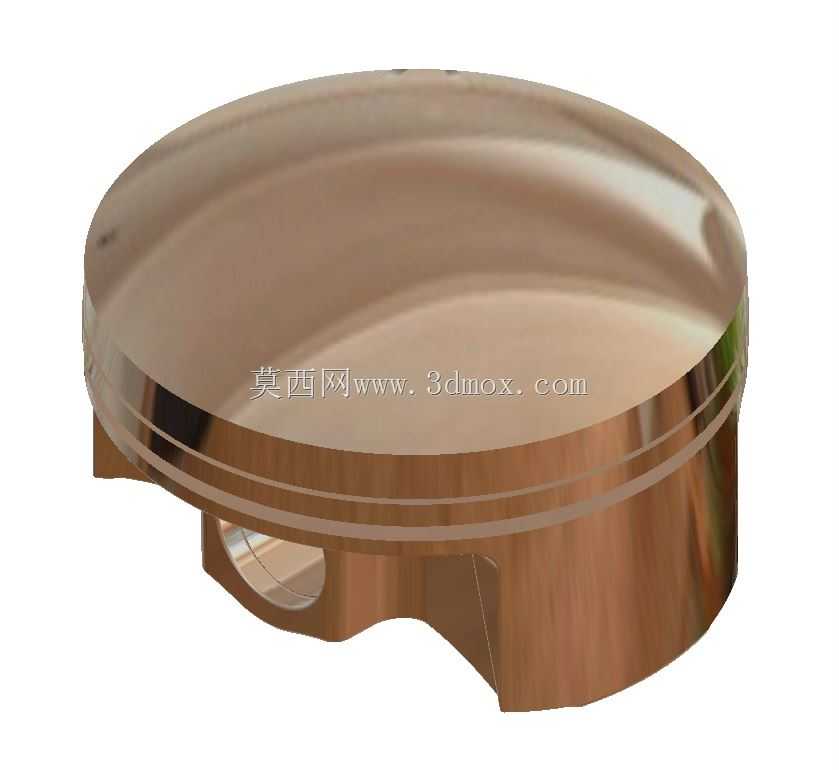

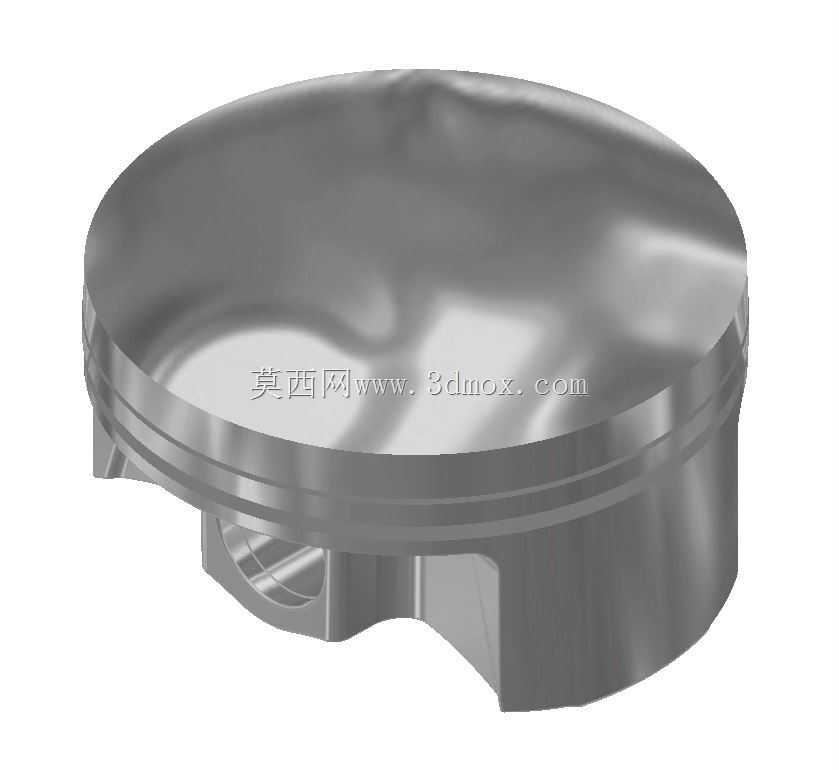

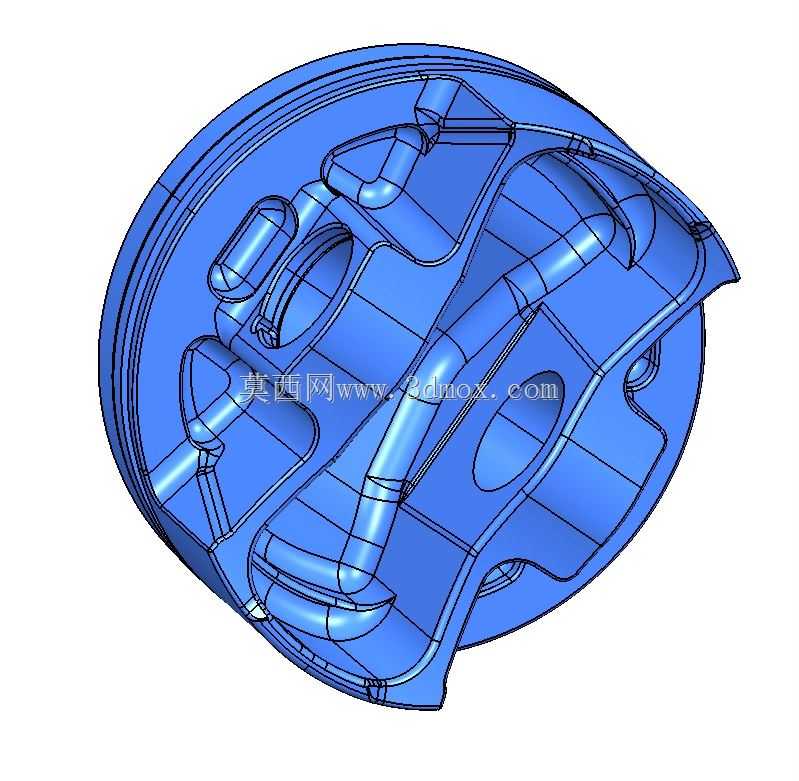

这款活塞主要适配大排量单缸四冲程内燃机，常见于越野摩托、复古街车的动力单元中，是发动机完成做功循环的核心往复部件，直接决定了燃烧室的密封性能与动力输出的响应特性。从结构设计来看，活塞顶部采用了四分区的浅弧面造型，没有设置复杂的气门避让坑，说明该款活塞对应配气机构的气门升程与开启角度经过专门匹配，调谐取向偏向中低转速区间的扭矩输出，能够在常用骑行转速区间提供更饱满的充气效率，避免高角度凸轮轴带来的低转扭矩流失问题。活塞头部设置了三道环槽，最上方两道为气环安装位，最下方为油环安装位，环槽的轴向尺寸与径向深度按照量产级内燃机的配合公差设计，能够保证高温工况下活塞环的密封稳定性，减少窜气量与机油消耗。活塞裙部采用了不对称的切削造型，活塞销座两侧的裙部做了减摩处理，既能够保证活塞在气缸内往复运动时的导向稳定性，又能减少裙部与缸壁的接触面积，降低冷启动时的摩擦阻力，同时在活塞高速换向时减少拍击异响。活塞销孔采用了浮动式销的设计逻辑，销孔两侧设置了卡簧安装槽，能够限制活塞销的轴向窜动，避免销端刮蹭气缸壁。从安装边界来看，活塞的整体外径与对应缸径的配合间隙按照热膨胀系数做了预留，活塞销的中心到活塞顶面的压缩高度经过精确核算，安装后能够保证设计压缩比处于调谐设定的区间，不会出现压缩比过高导致的爆震问题，也不会因为压缩比过低造成燃烧效率下降。在实际应用场景中，这类调谐活塞多用于原厂动力升级或者发动机大修后的替换，相比原厂铸造活塞，该结构的活塞壁厚分布更均匀，能够承受更高的燃烧压力，适合轻度改装后的动力输出水平，同时裙部的型线设计经过优化，在高负荷连续运转时能够保持更好的缸壁贴合度，减少活塞偏磨的概率。设计过程中需要重点考虑活塞的热负荷分布，顶部中心区域是燃烧直接接触的高温区，因此顶部的壁厚做了均匀过渡，避免局部热应力集中导致的活塞开裂，活塞内部的加强筋连接销座与活塞头部，能够将燃烧压力均匀传递到活塞销上，减少活塞顶部的形变。
