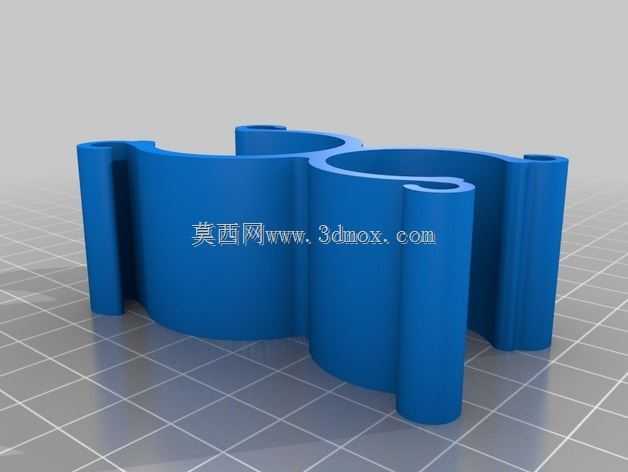

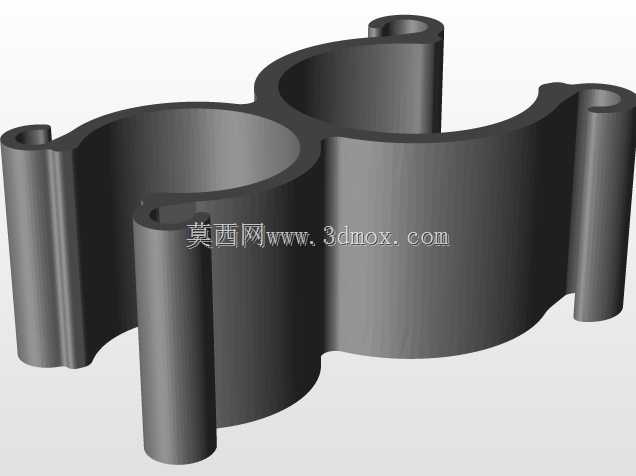

适配27.2与31.6管径的密封胶喷涂固定支架

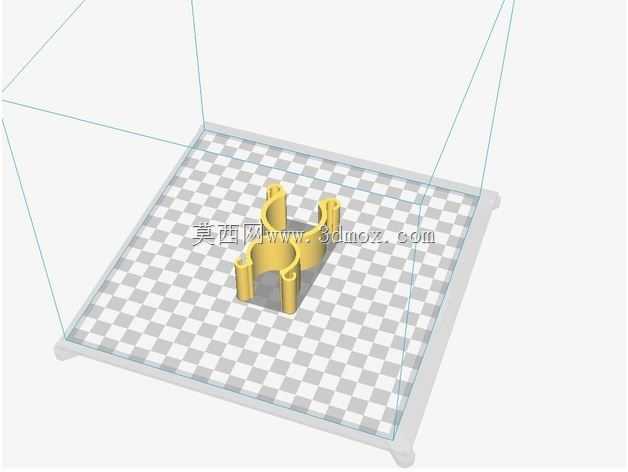

在商用车底盘管路装配的密封胶涂覆工序中，这类支架的定位精度直接影响胶层涂布的均匀性，以往现场作业常出现的胶线偏移、漏涂问题，大多和喷涂头的固定刚性不足有关。这款支架在设计时优先考虑了现场两种常用管径的兼容需求，针对27.2mm与31.6mm两种规格的喷涂杆做了适配性的卡位结构，不需要额外更换转接件就能快速切换作业规格，换型时间比传统单规格支架缩短近六成。结构上采用双O型圈锁止的设计思路，摒弃了传统螺丝顶紧的固定方式，避免了长期使用后螺丝滑牙、顶痕损伤喷涂杆外壁的问题，两个O型圈分别布置在卡位的上下两端，形成两道环形抱紧力，既可以抵消喷涂作业时管路抖动带来的径向窜动，又能预留微小的角度调整余量，方便现场作业人员根据涂覆位置微调喷涂角度。从安装边界来看，支架底部采用平面贴合的安装基准，不需要额外加工复杂的安装槽位，适配现有工位的通用安装板即可固定，整体外轮廓没有突出的尖锐结构，避免作业过程中剐蹭周边管路或操作人员。实际应用场景里，这类支架不仅可以用在商用车总装线的密封胶涂布工位，也能适配售后维修环节的小批量涂胶作业，不需要配套复杂的专用工装台，固定在普通工作台面上就能稳定作业。设计时特意做了无支撑的结构优化，减少了3D打印制作时的支撑去除工序，打印完成后只需要简单清理表面就能直接使用，填充密度的设置兼顾了结构刚性与自重，不会因为支架过重导致喷涂杆下沉偏移，0.06mm的成型精度可以保证卡位与喷涂杆的配合间隙控制在合理范围，既不会出现过紧卡滞、拆装困难的问题，也不会因为间隙过大导致喷涂过程中出现晃动。支架的三个卡位呈三角分布，受力均匀，长期使用不会出现单侧变形导致的同轴度偏差，能保证喷涂头始终对准待涂胶的管路接缝位置，避免胶层偏位导致的密封失效隐患。
