带安装法兰的拉杆式标准气动气缸

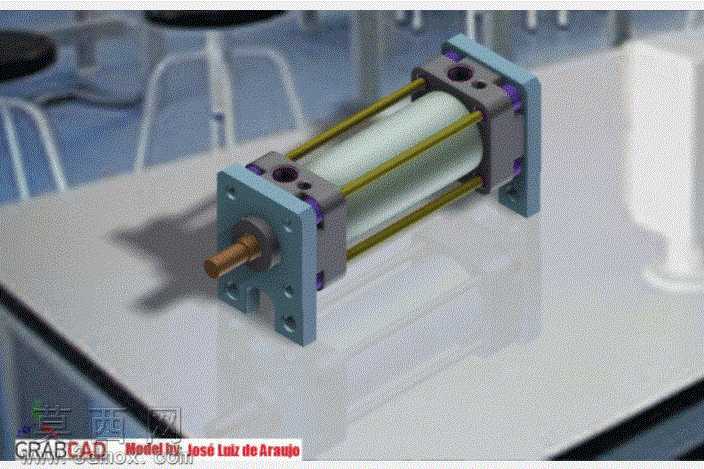

该三维模型为拉杆式标准气动气缸，建模过程严格遵循气动元件通用设计规范，首先通过草图绘制完成气缸各部件的截面轮廓，依次拉伸生成前端法兰安装座、后端盖、缸筒、活塞杆、锁紧端盖、密封压盖等基础实体，再通过布尔运算完成各部件的装配孔位、通气孔、安装定位孔的切削加工，确保孔位同轴度、安装面平面度符合实际加工公差要求。模型完整还原了拉杆式气缸的典型结构：四根金属拉杆贯穿前后端盖，通过端部螺纹锁紧实现缸筒的轴向固定，缸筒采用薄壁圆筒结构，内壁预留密封件安装槽位；前端集成方形安装法兰，法兰面开设四个沉头安装孔与两个定位销孔，可直接实现气缸的工位固定；活塞杆从前端盖中心伸出，杆端预留外螺纹接口用于外接执行负载，前后端盖与缸筒的衔接位置、活塞杆与端盖的配合位置均预留了密封件的安装空间，还原了气动元件的密封设计逻辑。材质渲染阶段针对不同部件匹配对应材质属性：缸筒设置为半透明磨砂工程塑料材质，模拟透明气缸的可视化效果；前后端盖、安装法兰设置为哑光蓝灰色金属喷漆材质，还原工业气动元件的常规涂装；拉杆设置为抛光黄铜金属材质，突出金属杆件的光泽质感；活塞杆设置为车削加工的铜质金属材质，还原活塞杆表面的精加工纹理；各部件衔接处的密封件设置为深紫色橡胶材质，清晰区分不同功能部件。设计过程中兼顾了教学演示需求，各部件的装配关系清晰明了，未做过度的细节简化，既保证了模型外观与实物的一致性，也完整呈现了拉杆式气缸的内部装配逻辑，可用于气动回路原理演示、工位布局模拟、机械结构教学等场景，模型各部件可单独拆分，支持后续的运动仿真添加、装配干涉检查等拓展操作，能够直观展现气动执行元件的工作原理与结构组成。
