多工位快装式工业设备上基座结构设计

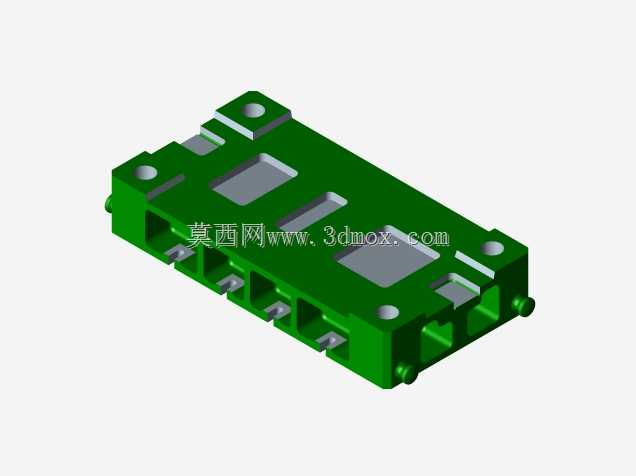

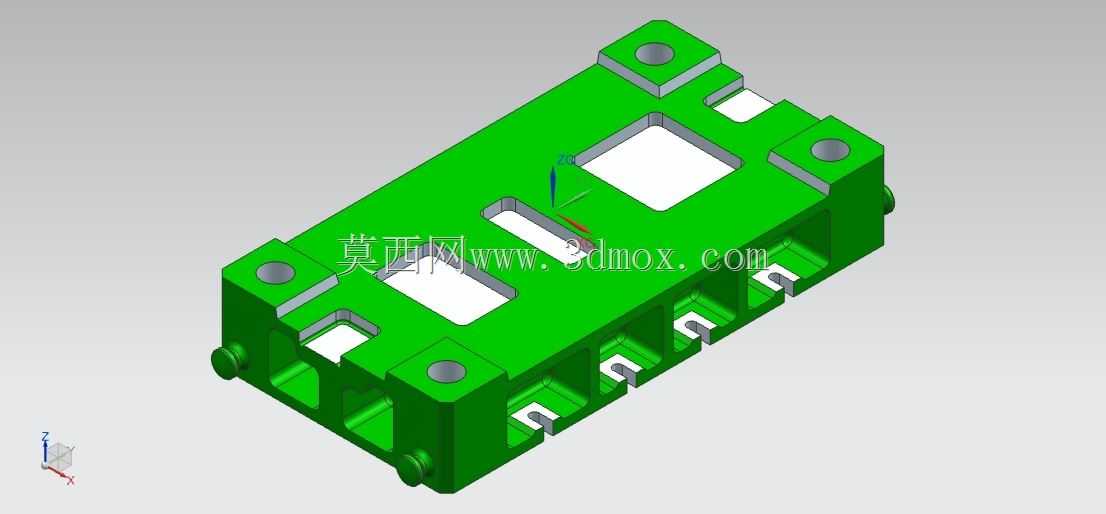

这款上基座是工业自动化生产线、模块化工装夹具系统中核心的承载定位部件，主要应用于电子元器件分拣工位、小型零件组装工位、精密检测工位的上层承载场景，作为整套工装模组的顶部安装基准，承担着定位上层功能模块、传导工作载荷、规整排布气电路通道的核心作用，能够适配多类快换式作业头的安装需求，在3C电子组装、小五金件加工、精密零部件检测等场景的自动化设备中广泛使用。从功能特性来看，该基座采用一体化框架式结构设计，主体为矩形承载主体，四角设置带沉孔的安装固定位，可通过标准紧固件与下方支撑立柱或中层基板实现刚性连接，沉孔设计能够保证紧固件安装后不突出基座上表面，避免干涉上层模块的安装平面度。基座上表面开设多组不同规格的方形镂空槽，一方面能够有效降低基座整体自重，减少下方支撑结构的载荷负担，另一方面这些镂空槽可作为气路管线、电路线束的穿行通道，同时也能作为上层功能模块的定位卡槽，配合快装销钉即可实现不同功能作业头的无调整快速更换，大幅缩短产线换型的调试时间。基座侧边均匀排布多组带卡扣位的接口槽，可直接卡装外置的传感器支架、气管接头、走线槽等附属配件，无需额外打孔加工，提升基座的扩展适配能力。在设计思路上，这款基座充分考虑了模块化设备的通用化需求，整体采用对称式布局设计，安装孔位采用行业通用的孔距标准，能够兼容市面上多数标准工装模块的安装尺寸，无需定制转接板即可直接装配。基座的壁厚经过载荷校核，在保证整体结构刚性、满足长期承载不变形要求的前提下，尽可能去除非承载区域的材料，兼顾结构强度与轻量化需求。基座的所有棱边均做了倒角处理，既能够避免装配过程中锐边划伤操作人员，也能消除应力集中点，提升基座的长期使用寿命。从安装边界来看，该基座整体为规整矩形结构，四角安装孔的中心距严格遵循标准工装孔距规范，安装时仅需保证下方支撑面的平面度公差在要求范围内，即可完成快速装配，基座侧边预留的接口槽与安装面保持足够的安全距离，不会出现安装后配件与相邻结构产生干涉的问题，上表面的定位槽位置精度控制在较高公差范围内，能够保证上层模块安装后的重复定位精度满足精密作业的要求，适配高速自动化产线的高频次作业需求。
