铜质三通管道连接件三维结构设计

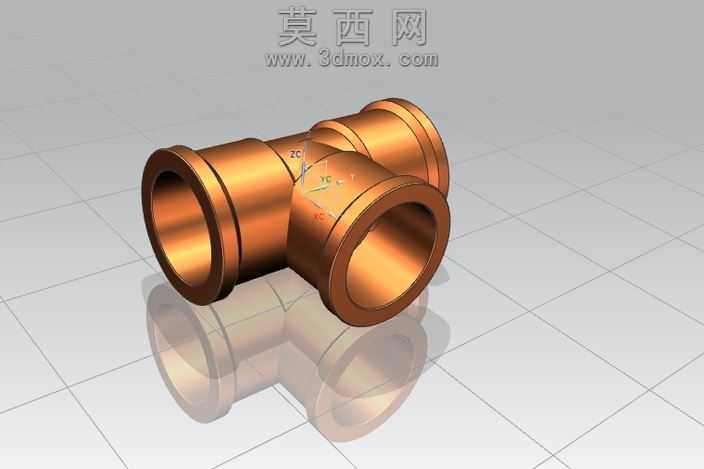

本作品为等径三通管道连接件的三维数字化模型，建模阶段采用NX软件完成全参数化结构搭建，首先以管道公称通径为核心基准参数，绘制三个同轴正交的圆柱基体轮廓，通过布尔运算完成主体结构的合并，精准控制三个承口端的内径、外径以及壁厚尺寸，确保各端口的尺寸公差符合管路连接的通用装配要求。建模过程中对承口端部的加厚凸缘结构做了细节处理，通过倒角特征去除端口锐边，既还原了实际铜质管件的生产工艺特征，也避免后续装配、使用过程中出现锐边划伤的问题。材质与渲染阶段，为模型赋予紫铜金属材质，调整材质的金属度、粗糙度参数，还原铜质管件经抛光处理后的暖金色金属光泽，同时在场景中添加地面反射效果，模拟产品在光洁展示环境下的倒影效果，通过三点布光方案突出管件的曲面轮廓与金属质感，清晰呈现三通结构的空间形态。结构设计上，该三通为T型等径结构，三个连接端口规格一致，可实现管路系统中流体的分流与合流功能，内部流道做了平滑过渡处理，避免直角转折带来的流体阻力增大问题，承口结构适配常见的卡套式、粘接式管路连接工艺，可直接用于给排水系统、暖通管路、低压流体输送系统的布局设计验证。设计思路围绕商用标准化铜质三通管件的理想化还原展开，严格遵循实际管件的结构比例与尺寸规范，未添加冗余的装饰性结构，所有特征均服务于管件的连接功能与装配需求，模型结构完整无破面，可直接用于管路装配仿真、产品展示、工程教学演示等场景，能够帮助设计人员直观理解三通管件的空间结构，也可作为管路系统数字化设计的标准件调用。
