BT40侧固式刀柄精密结构设计

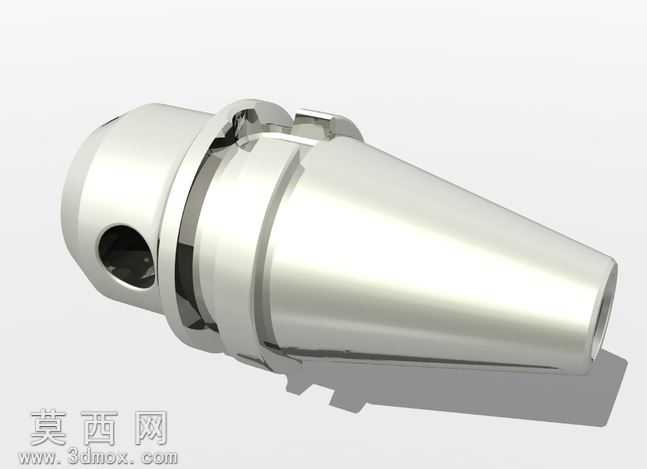

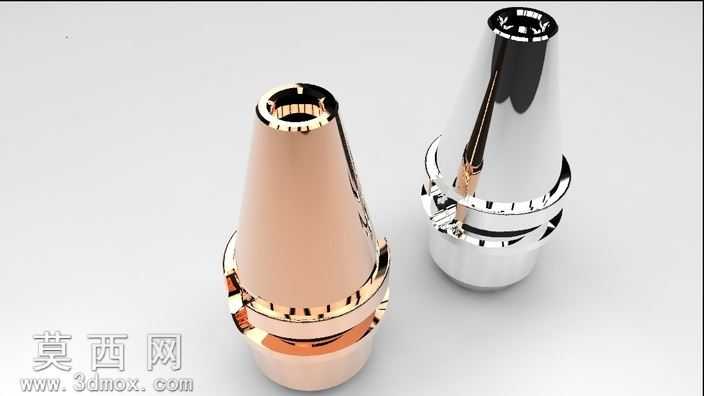

本模型为BT40规格侧固式刀柄的三维设计成果，建模阶段以机械加工行业实际应用的刀柄实物为参照，严格遵循BT刀柄的通用锥度标准与尺寸公差要求，在三维建模环境中先完成整体轮廓的草绘搭建，通过旋转特征生成主体锥面与下部安装柱体的基础形态，再逐一添加侧固螺钉孔、法兰定位槽、端面卡槽等细部结构，所有特征的尺寸参数均匹配数控加工中心的主轴装夹要求，保证模型结构与实际工业产品的一致性。材质渲染阶段采用金属硬质合金的材质参数，调整表面粗糙度与反射率参数，还原刀柄经过精磨加工后的高光亮金属质感，锥面部分设置细腻的高光反射效果，模拟实际产品表面的高精度加工纹理，法兰与柱体的转折处做了细微的倒角光影处理，让渲染效果更贴近真实金属零件的视觉表现，同时添加了柔和的环境光影与地面反射效果，提升模型展示的立体感与真实度。结构设计上，该侧固式刀柄依靠锥面实现与机床主轴的精准定位，侧面的锁紧螺钉孔用于穿装紧固螺钉，从侧方压紧装入刀柄内孔的刀具柄部，相比弹簧夹头刀柄具备更强的夹持刚性，适合大切削量的重加工场景，法兰部位的卡槽用于配合主轴的拉钉机构实现自动换刀时的定位抓取，下部柱体的环形槽与侧孔结构匹配机床主轴的密封与锁紧需求，整体结构无冗余设计，各部位功能明确，完全满足数控加工的实际装夹使用要求。设计过程中重点考量了刀柄的动平衡性能，所有结构均围绕中心轴线做对称设计，避免高速旋转时产生偏心动载，同时对各棱角位置做了符合加工工艺要求的倒角处理，既避免零件使用过程中的应力集中，也匹配实际金属加工的工艺可行性，模型的各装配贴合面均设置了合理的公差预留，能够直接用于后续的工程图导出、数控加工编程或者虚拟装配仿真使用。
