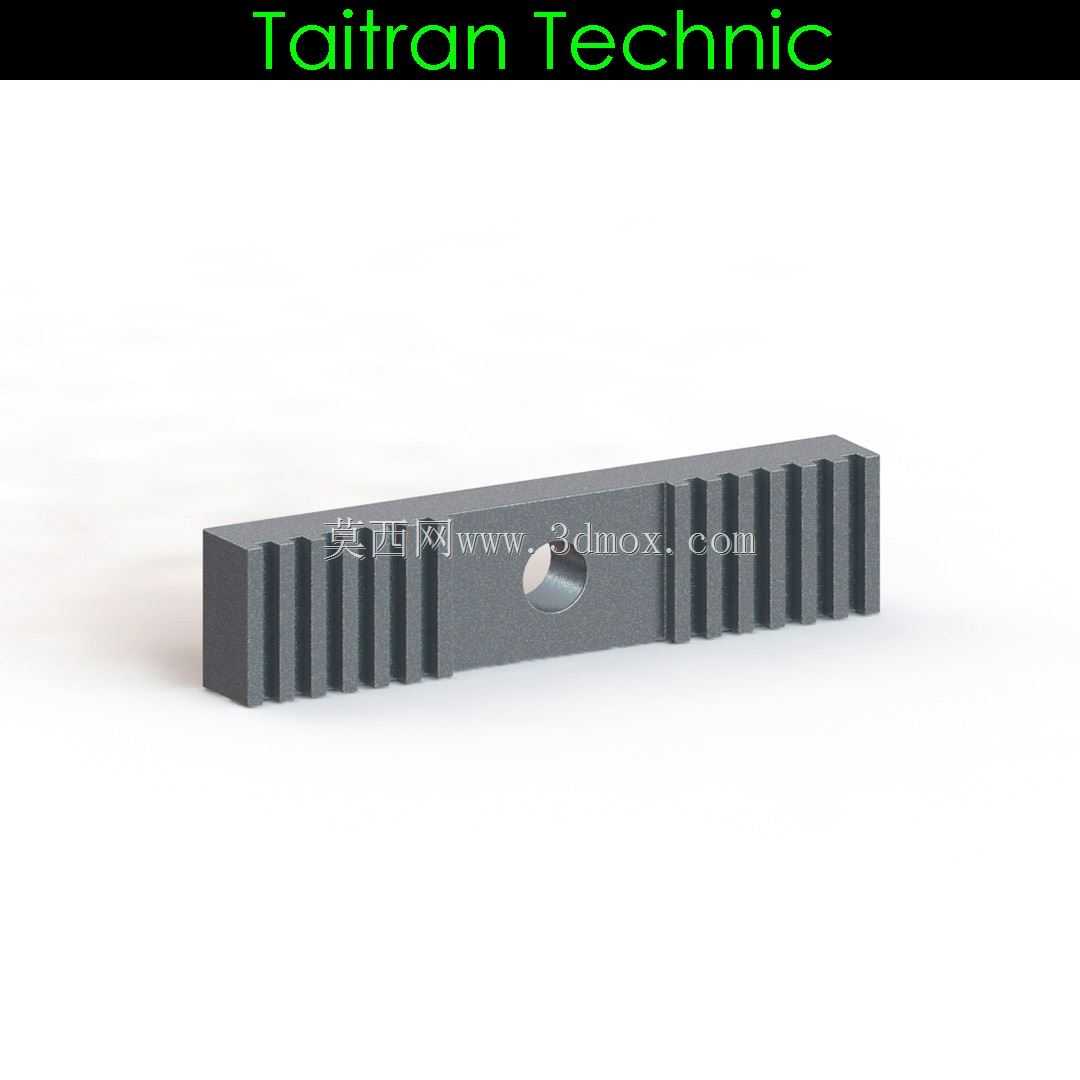

Taitran Technic款GT2皮带固定夹持架

在桌面级3D打印机、小型CNC雕刻机、微型激光切割机这类采用同步带传动的轻载自动化设备里，皮带张紧端的固定夹持件是很容易被忽略但直接影响传动精度的小部件，这款GT2皮带架就是针对这类轻载传动场景设计的专用夹持结构。日常做这类小型设备的结构调试时，很多新手会直接用扎带或者螺丝压片固定同步带，要么长期运行后扎带蠕变松动导致皮带张紧力下降，出现传动丢步、走位偏差的问题，要么压片接触面积太小，反复受力后皮带齿面被压溃断裂，这款夹持架的设计刚好规避了这类常见问题。从结构设计来看，它采用了和GT2同步带齿形完全匹配的内齿型腔，安装时皮带的齿面可以完全嵌入夹持架的对应齿槽内，接触面积覆盖多组带齿，不会出现局部应力集中压损皮带的情况，夹持力分布均匀，长期运行也不会出现皮带滑脱、张紧力衰减的问题。架体中间预留的沉头安装孔，可以直接用对应规格的内六角螺丝将夹持架固定在设备的运动滑台或者张紧调节座上，沉孔设计可以让螺丝头部完全埋入架体表面，不会突出干涉周边的运动部件，也不会刮蹭到皮带表面。它的适配性覆盖了市面上最常用的两种宽度规格的GT2同步带，也就是6mm宽和10mm宽、齿距2mm的标准GT2同步带，不管是做普通桌面级FDM3D打印机的XY轴传动固定，还是小型桌面CNC的轴端张紧，或是微型激光切割机的运动带固定，都能直接匹配使用，不需要额外修改结构。架体的整体外形做了等宽的直条设计，两侧的齿槽段长度经过核算，既能保证足够的啮合齿数提供可靠的夹持力，又不会占用过多的安装空间，在滑台这类安装空间局促的位置也能顺利布置。安装时只需要将同步带的端头拉直，对齐齿面压入夹持架的齿槽内，再将夹持架对准安装位锁付螺丝即可，不需要额外做皮带端头的熔接或者打孔处理，安装调试的效率很高，后期维护更换皮带时也能快速拆装。在实际的传动工况里，这类夹持架承受的主要是皮带张紧后的静态拉力，以及设备往复运动时的小幅交变载荷，它的实体块状结构相比薄片状的压片有更好的刚性，受力时不会出现形变翘边的问题，能长期保持稳定的夹持状态，避免因为固定端松动导致的传动回差变大、加工或打印精度下降的问题。很多做小型自动化设备改装的爱好者，在DIY小型皮带传动的滑台模组时，也会用到这类夹持架，它的安装边界比较规整，不管是安装在铝型材的端面，还是3D打印的塑料滑台支架上，都能很好地贴合安装面，不会出现安装错位的问题。
