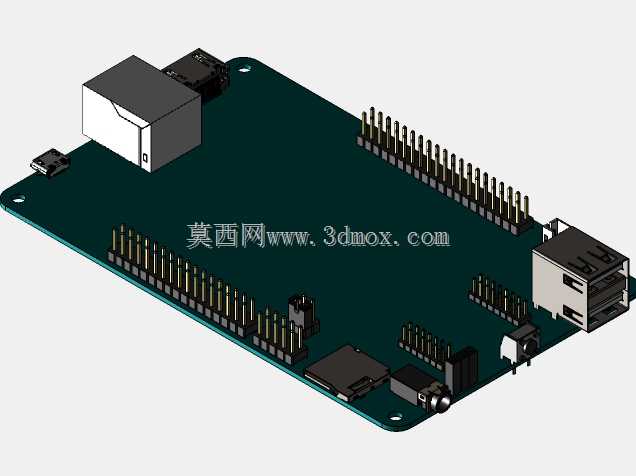

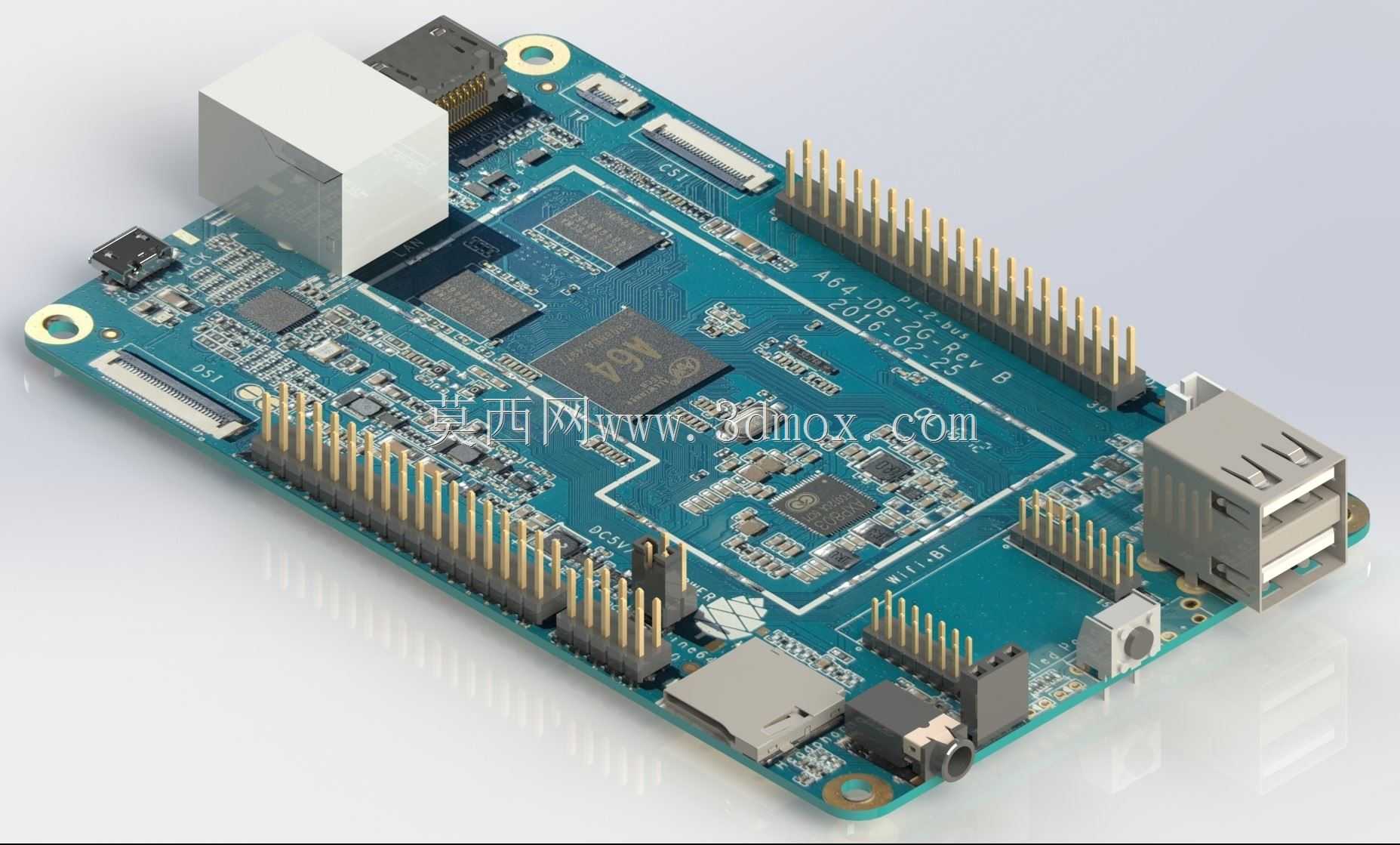

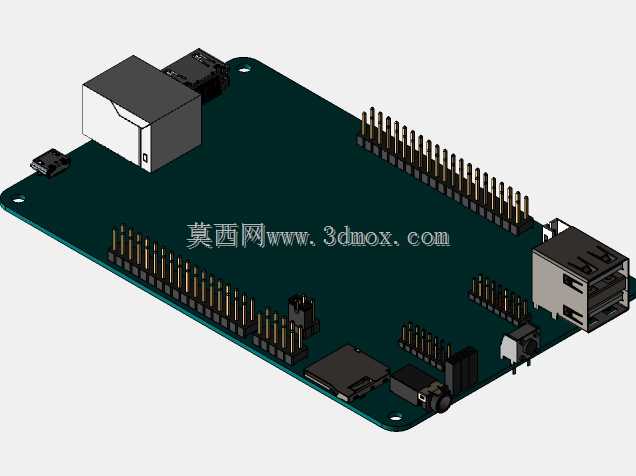

Pine64 A64开发板2GB千兆版结构设计

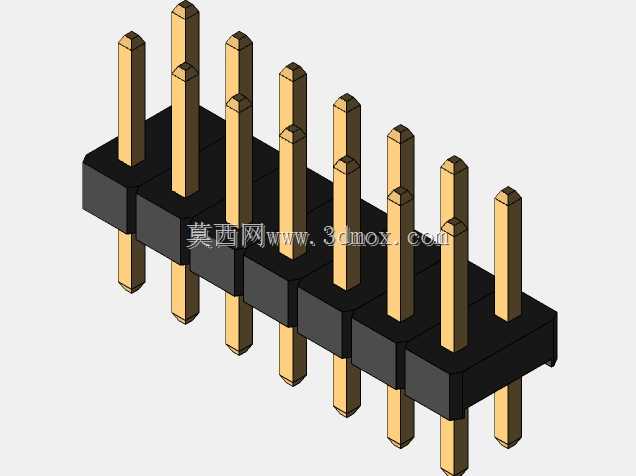

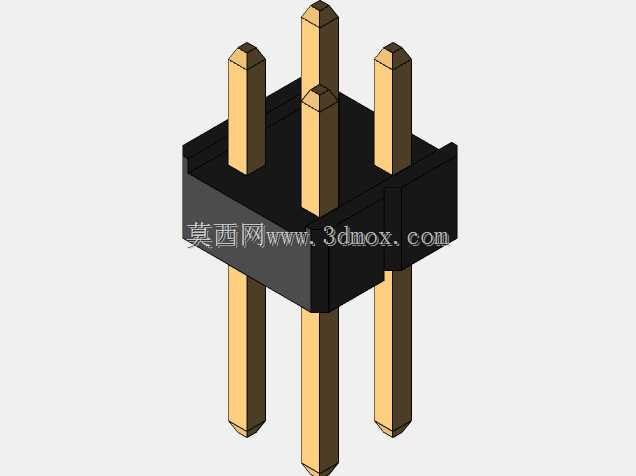

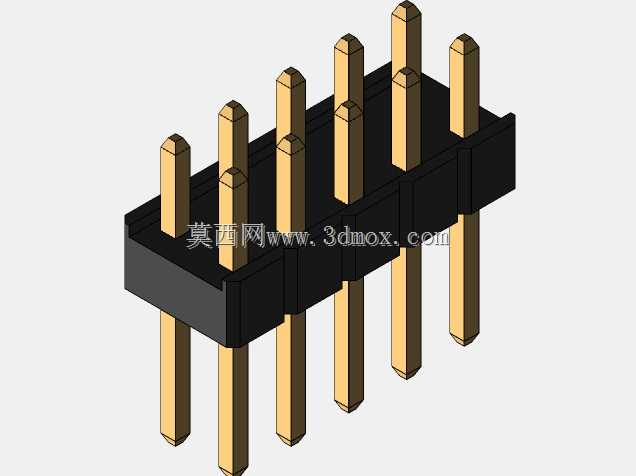

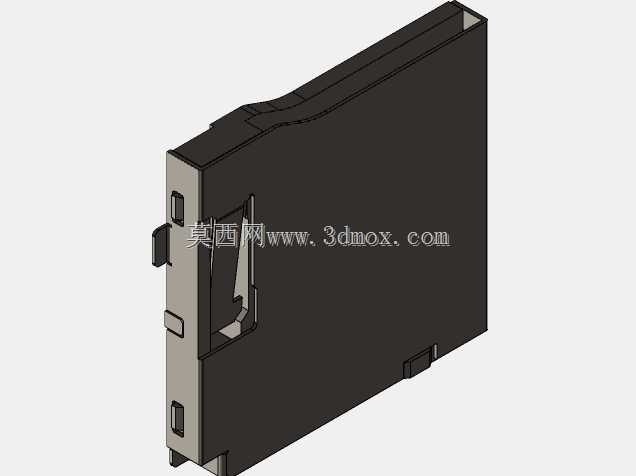

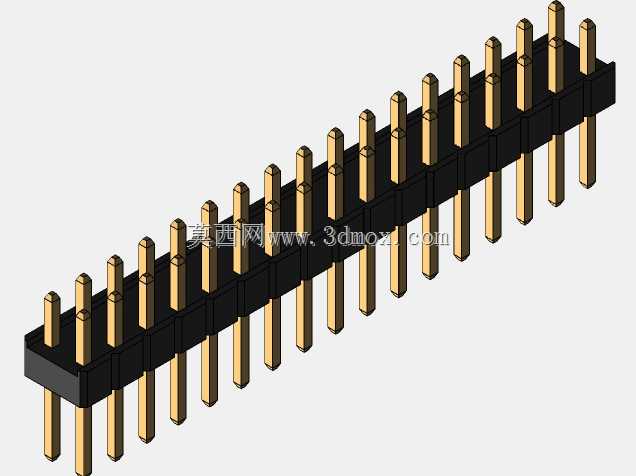

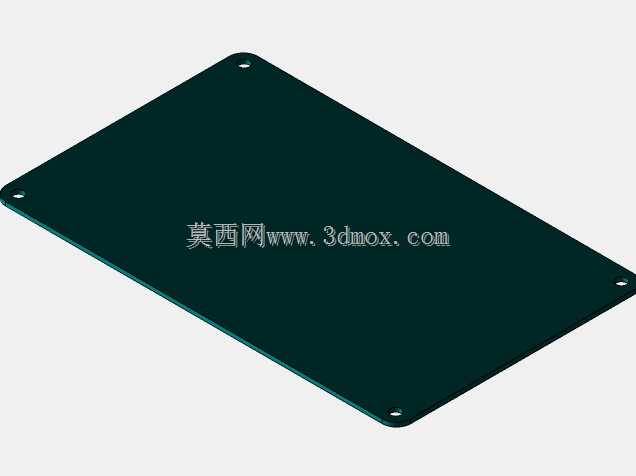

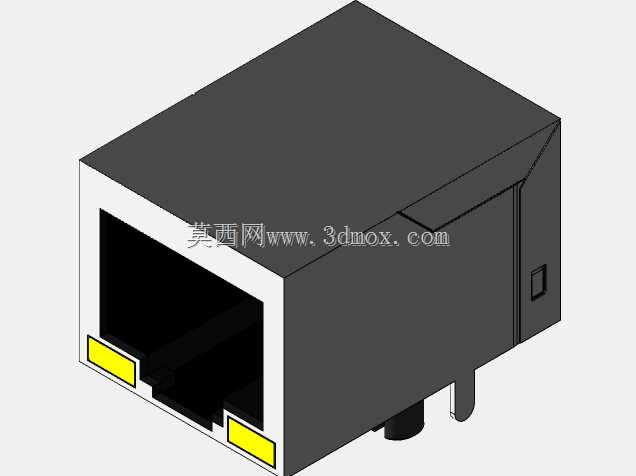

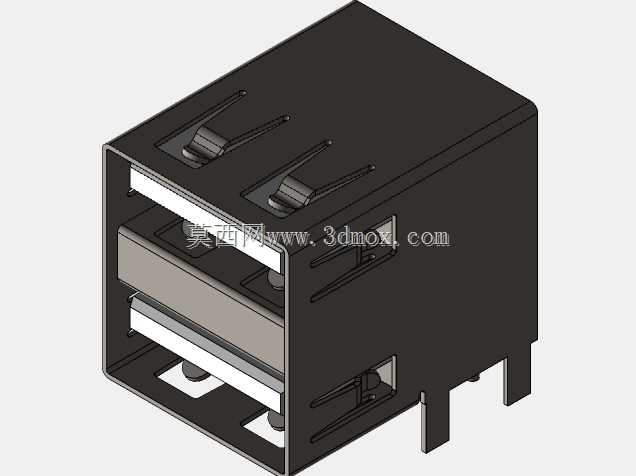

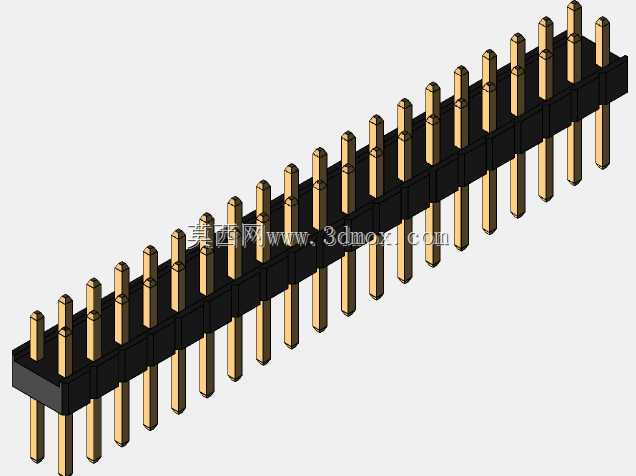

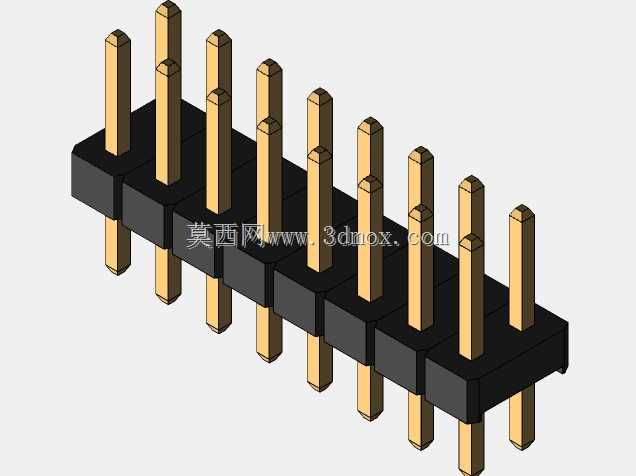

这款单板计算机的结构设计围绕嵌入式开发、小型智能设备主控场景展开，可作为边缘计算节点、创客项目主控、轻量级桌面计算核心使用，适配智能终端、物联网网关、多媒体播放终端等多类落地场景。从功能特性来看，板载2GB运行内存搭配千兆以太网接口，能够支撑多系统流畅运行，可承载4K视频解码输出、多外设并行数据交互的负载，满足嵌入式开发阶段的功能验证、小型智能设备的主控运算需求。设计过程中优先考虑了外设扩展的便利性，板侧排布的标准排针引脚遵循通用嵌入式开发板的引脚定义规范，可直接对接市面上主流的传感器模块、扩展功能板，无需额外制作转接结构，降低二次开发的结构适配成本。板载接口的布局经过多轮迭代调整，以太网接口、USB接口、存储卡槽、音视频接口统一排布在板边单侧区域，既方便外壳设计时的开口对位，也能避免外接线缆插接后与排针上的扩展模块产生空间干涉。核心处理器与内存芯片布置在板卡中部核心区域，周边预留了足够的敷铜散热空间，无需额外加装高大散热片即可满足常规工况下的散热需求，控制整体板卡厚度的同时，也为紧凑外壳内部的空气对流留出了通道。安装孔位采用嵌入式单板通用的孔距标准，可直接适配市面上通用的开发板固定支架、外壳安装柱，安装边界控制精准，板卡边缘无突出元器件，装入外壳时不会出现结构卡滞。排针的高度选型兼顾了扩展模块插接稳定性与整体高度控制，既保证扩展模块插接后的连接可靠性，也不会让整体装配高度超出常规嵌入式设备的内部空间限制。板载存储卡槽采用沉板设计，进一步压缩接口突出高度，适配薄型外壳的装配需求。电源输入接口的位置避开了高频信号走线区域，减少电源干扰对音视频输出、网络传输稳定性的影响，结构设计上做了接口加固处理，频繁插拔电源也不会出现焊盘脱落的问题。整体板型采用圆角处理，避免装配过程中板边锐角划伤操作人员或损坏内部连接线材，所有元器件的排布高度经过统一管控，最高元器件高度差控制在合理范围内，方便外壳的一体化结构设计，无需针对单个高器件做特殊避让结构。
