便携式SDI信号分配放大器结构设计

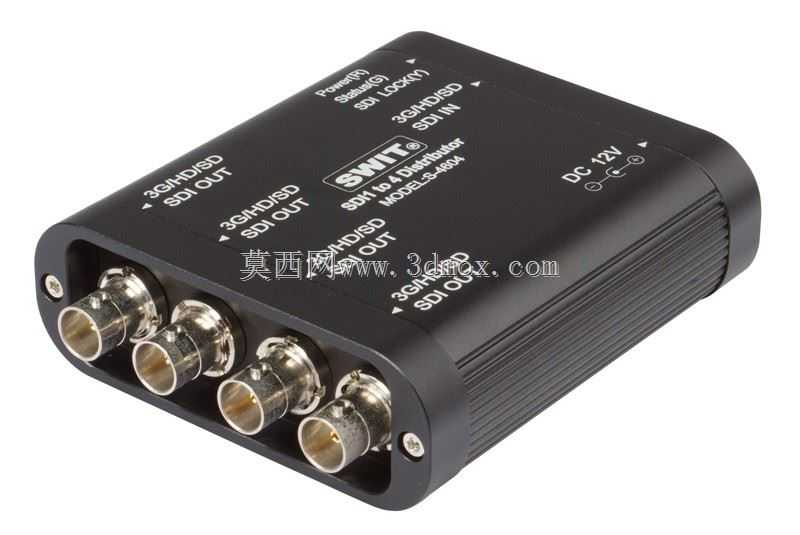

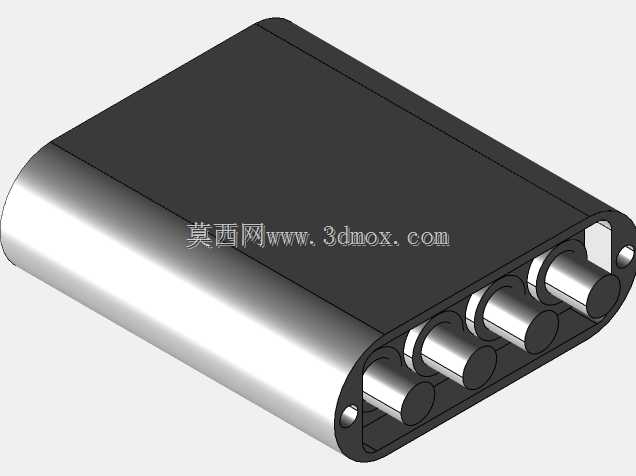

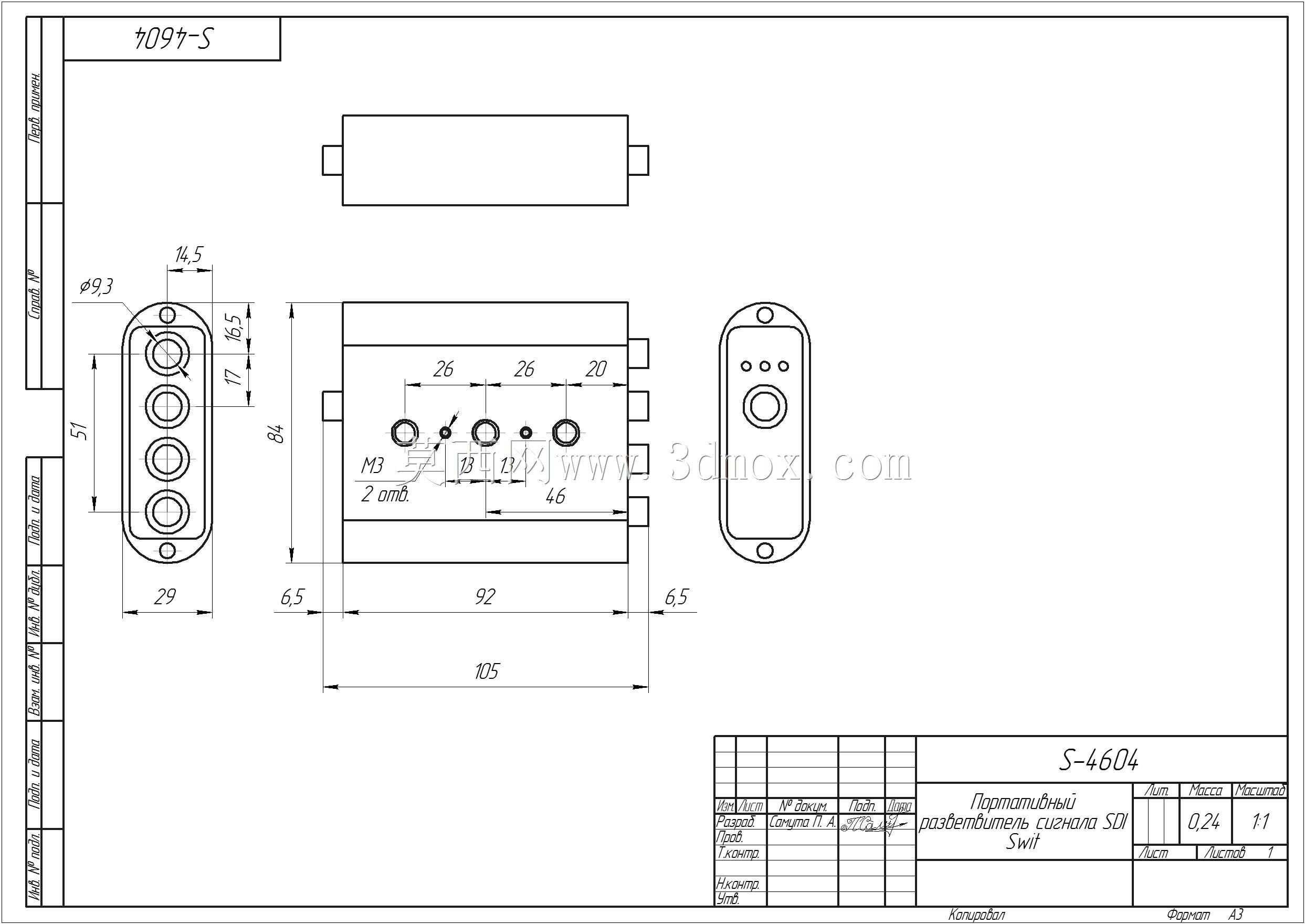

这款SDI信号分配放大器的结构设计，完全围绕户外转播、演播室信号调度这类广电场景的实际使用需求展开，区别于机架式固定安装的分配设备，它的整体尺寸控制在手掌可握持的范围，外壳采用一体挤压铝型材加工，侧面预留的散热筋条既提升了壳体结构强度，也能在长时间连续工作时将内部电路产生的热量快速导出，避免高温导致的信号失真问题。从接口布局来看，设备单侧集中布置1路SDI输入与4路SDI输出BNC接口，接口间距经过反复校核，即使搭配带金属屏蔽层的标准SDI线缆接头，相邻接头插拔时也不会出现干涉，无需额外预留操作间隙，进一步压缩了设备的整体宽度。设备顶面直接丝印各接口的功能标识与信号流向，配合状态指示灯的位置排布，操作人员在现场布线时无需翻阅说明书，就能快速完成输入输出线路的连接，指示灯采用低功耗高亮LED，在演播室强光或者户外日光环境下都能清晰识别信号锁定状态。供电接口设置在设备端面，采用标准DC12V供电规格，适配广电现场常用的便携电源系统，接口旁做了内凹的防拉扯结构，即使线缆受到外力拖拽，也不会直接作用在内部电路焊点上，降低现场使用的故障概率。底部预留的安装螺纹孔，支持两种安装方式，既可以通过快装板固定在摄像机套件的冷靴位置，跟随摄像设备完成移动拍摄的信号分发，也可以通过螺丝固定在小型设备箱的内部隔板上，作为临时转播系统的信号分配节点使用。内部电路的固定结构做了分层设计，信号处理电路板与电源电路板之间通过金属屏蔽层隔离，避免电源回路的杂波干扰SDI高清信号的传输质量，壳体接缝处做了导电氧化处理，装配后形成完整的电磁屏蔽腔体，能够在演播室复杂的电磁环境下稳定工作，避免外界电磁干扰导致的信号闪断问题。4路输出端口做了等长布线设计，每一路输出的信号延迟差控制在广电标准允许的范围内，不会出现多屏显示时的画面不同步问题，内置的信号重计时与放大电路，能够对输入的SDI信号进行均衡处理，长距离传输后的衰弱信号经过重整后，输出端可以支持更长的线缆传输距离，满足大型演播室或者户外转播场地的布线需求。外壳的边角做了圆弧过渡处理，没有尖锐的棱角，在设备收纳或者现场搬运过程中不会刮蹭线缆或者其他设备，表面采用哑光黑色氧化处理，既避免演播室环境下的反光干扰拍摄，也提升了外壳的耐磨性能，频繁移动使用也不容易出现表面划痕。
