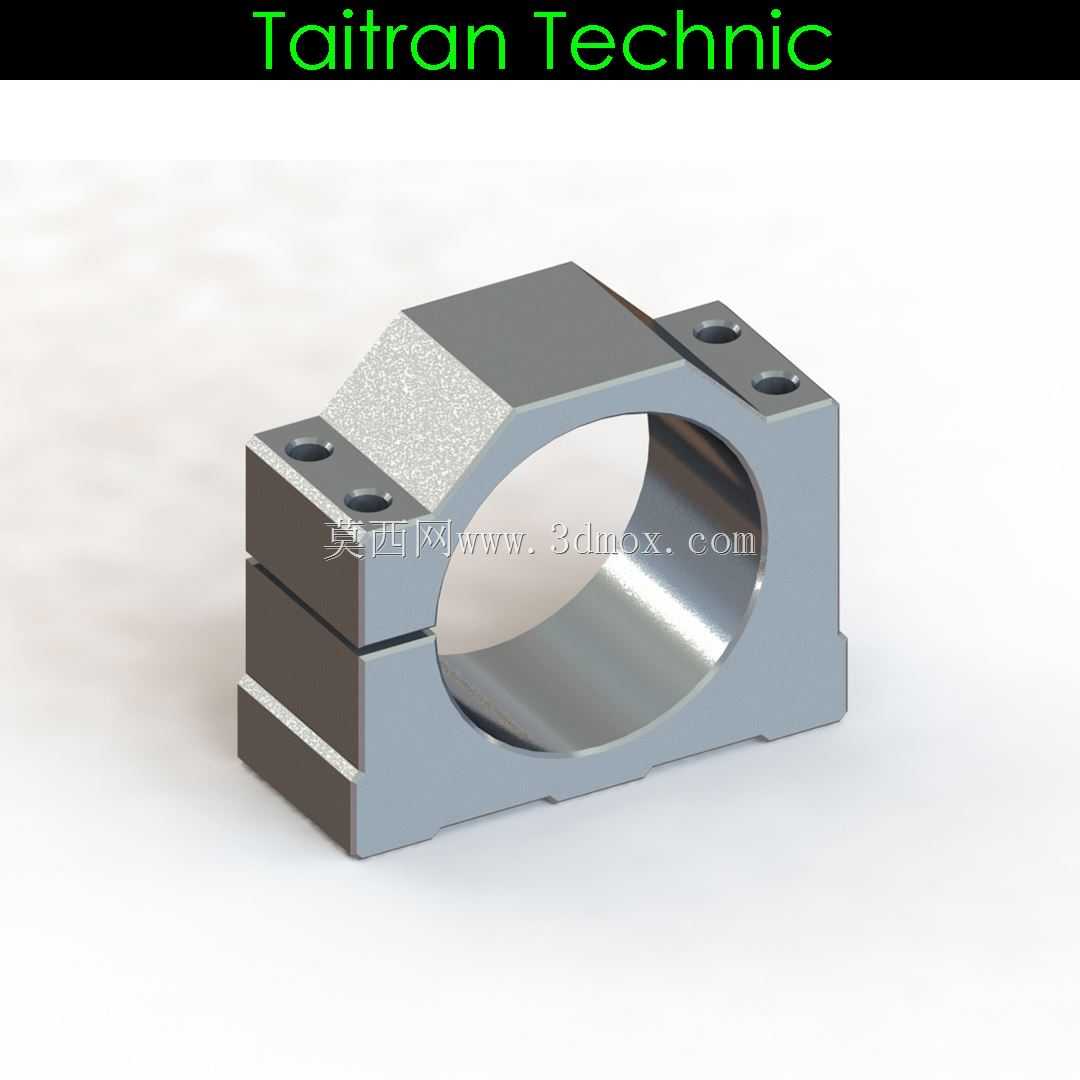

Taitran Technic D80主轴夹持固定支架

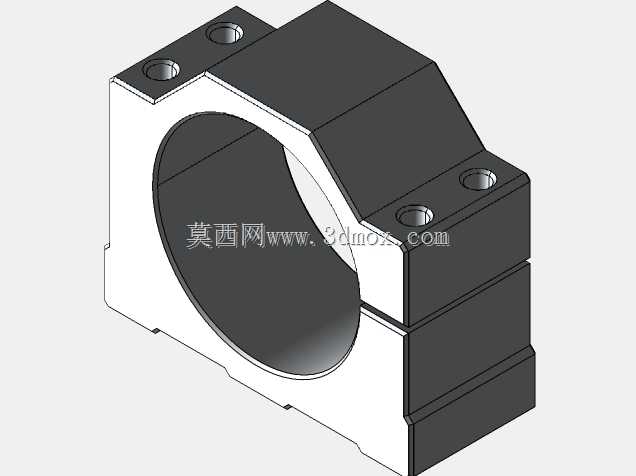

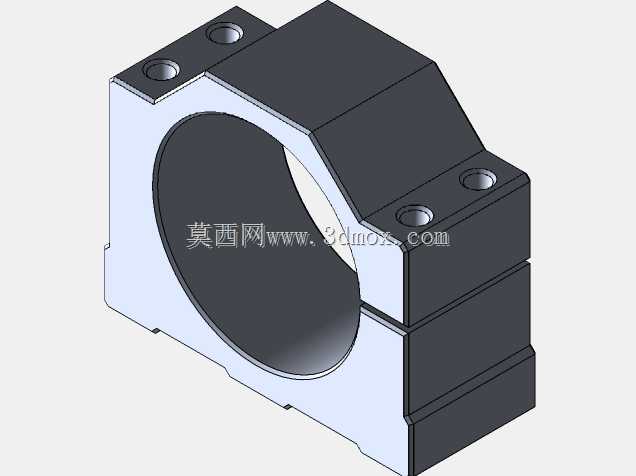

这款主轴夹持支架主要面向小型数控加工设备的主轴安装场景，常见于桌面级CNC路由器、小型雕刻机、非金属精雕设备的主轴装配环节，用来替代传统的抱箍式固定结构，解决小功率主轴安装时同轴度偏差、夹持刚性不足的问题。从结构设计来看，整体采用分体式抱合结构，上下两部分通过侧边的安装孔实现锁紧，内孔直径为80mm，适配市面上主流的1.5kW、2.2kW风冷或水冷电主轴，夹持时内孔与主轴外圆柱面完全贴合，相比单点锁紧的抱箍，受力分布更均匀，长时间高速加工时不会出现主轴偏移、打滑的问题。支架顶部设计有带安装孔的凸台结构，可直接与设备的Z轴滑台连接板对接，底部预留的安装平面可适配不同厚度的滑台安装板，安装边界上，整体横向宽度适配常规40mm、60mm规格的铝型材滑台，不需要额外做转接板就能直接装配，能大幅减少设备组装时的加工工作量。设计时特意在抱合接缝处预留了微小的锁紧间隙，当拧紧侧边安装螺丝时，上下阀体可以产生均匀的形变，抱紧主轴外圆，既不会因为间隙过大导致锁紧力不足，也不会因为间隙过小夹伤主轴外壳。在实际设备应用中，这类支架除了用在CNC路由器上，也可以适配小型打磨设备、钻孔动力头的固定安装，只要被固定件的外径匹配80mm尺寸，都可以通过这个支架实现刚性固定。结构上的加强筋设计从顶部安装凸台一直延伸到抱合主体两侧，在Z轴下刀加工时，能有效抵消切削产生的径向力，减少主轴震颤，提升加工表面的光洁度，尤其是在加工亚克力、密度板这类容易出现震纹的材料时，刚性支架的优势会非常明显。支架的安装孔位都做了沉头设计，装配后螺丝头不会突出安装平面，避免和滑台其他运动部件产生干涉，整体外形没有多余的突出结构，在紧凑的设备安装空间里也能灵活布置。
