DM542步进电机驱动器结构设计

在自动化设备的运动控制单元搭建中，步进电机驱动模块是衔接控制信号与执行电机的核心部件，这款两相步进驱动器的三维结构还原，完全围绕实际装机的工程需求完成建模。从设备应用场景来看，这类驱动器广泛适配小型数控设备、点胶机、传送带模组、3D打印设备、非标自动化工位的步进动力单元，只要是搭载nema23、nema34规格步进电机的工位，都能匹配这款驱动的输出能力，不少桌面级加工设备、小型分拣线的电控柜内，都会预留对应安装位来搭载该类驱动。

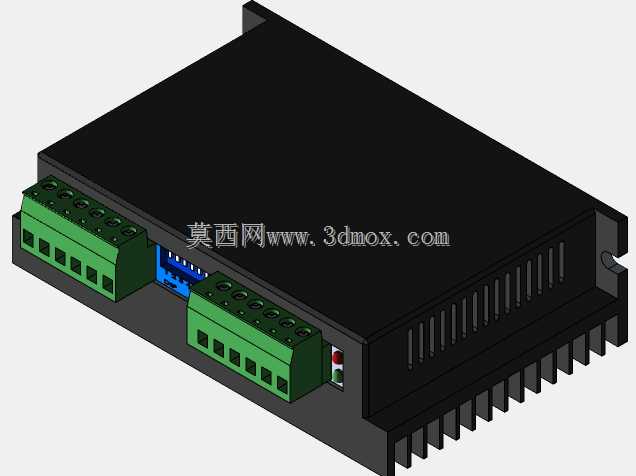

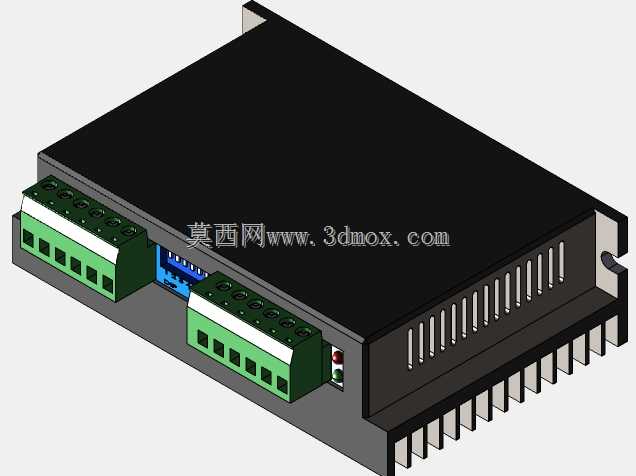

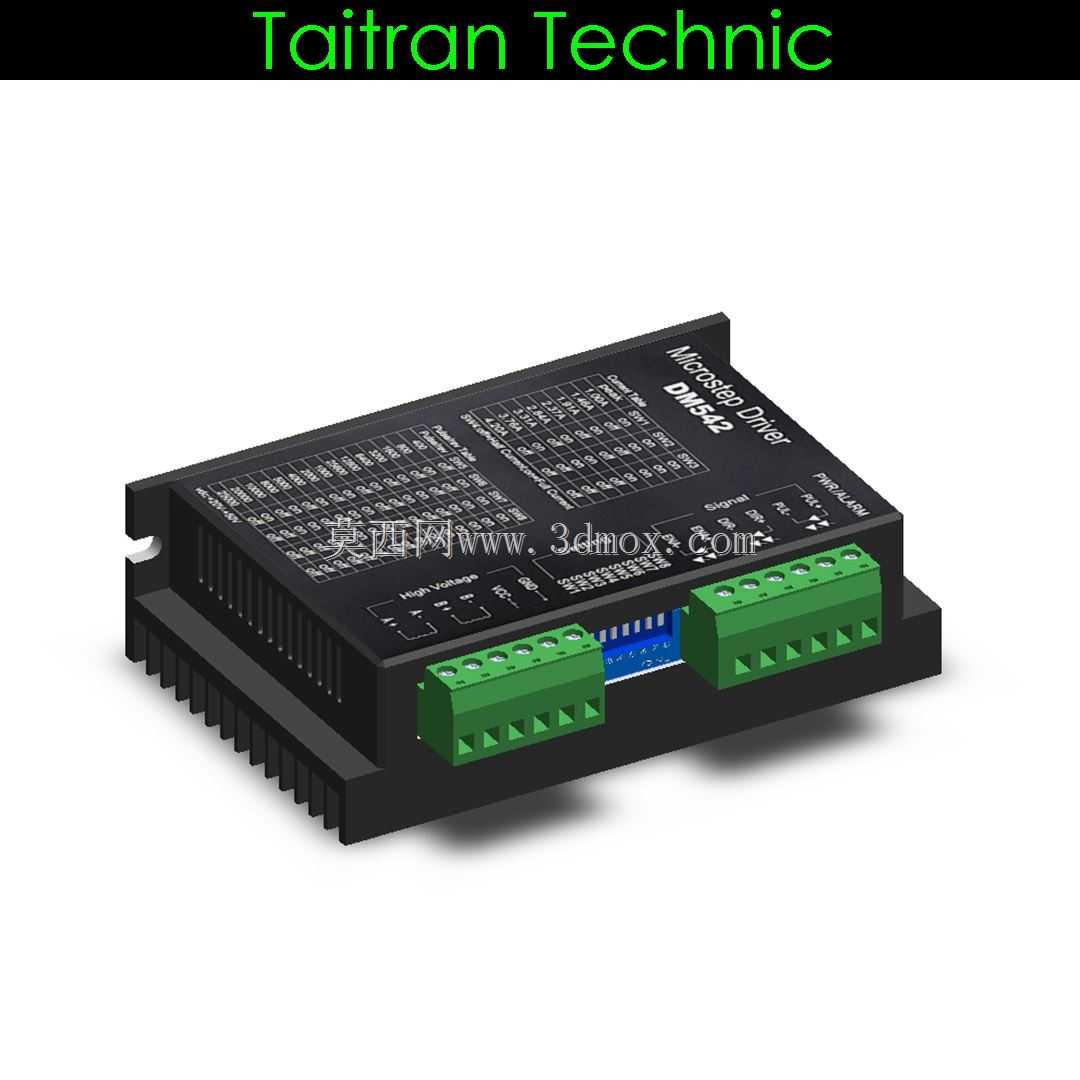

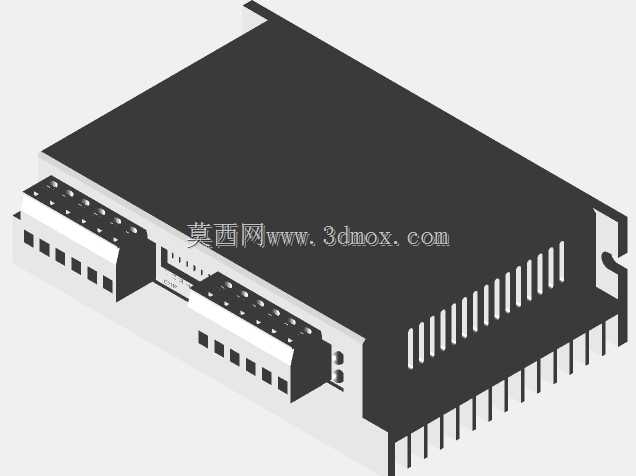

建模过程中首先还原了驱动器的实际功能布局：主体采用黑色阻燃塑壳搭配底部散热齿结构，散热齿的齿距、齿高完全参照实物开模尺寸设计，保证模型导入装配后，能准确模拟实际工作时的散热空间预留，避免结构设计时出现驱动与周边元件间隙不足、影响散热的问题。正面的两组绿色接线端子分别对应电源输入、电机绕组接线，端子的引脚间距、接线孔位尺寸完全按照实物规格绘制，结构工程师在做电控柜布线设计时，可以直接参照模型预留走线空间，不会出现端子与线槽干涉的情况。侧面的拨码开关区域做了细节还原，8档电流设置、15档细分设置的拨码位都对应实际位置，设备调试时的操作空间也能通过模型提前校核，避免拨码位置被柜体横梁、走线遮挡导致调试不便。

从功能特性对应的结构设计来看，这款驱动内置32位DSP处理单元对应的电路板布局在壳体内部，建模时预留了内部板卡的安装卡槽位置，光学隔离元件的排布空间也做了对应还原，能直观体现内部电气间隙的设计逻辑。驱动的供电范围覆盖18-50VDC，对应的电源接口耐压结构在模型上做了细节体现，过流、过压、欠压保护对应的电路模块安装位也在壳体内部做了预留，方便做整机热仿真时参考元件排布。输出电流覆盖1.0-4.2A，最高响应频率200KHZ的性能参数，对应壳体上的信号输入接口位置做了精准还原，脉冲、方向、使能信号的接线端子位与实物完全一致，做整机接线图设计时可以直接提取接口位置尺寸。

安装边界方面，模型还原了驱动器底部的两个固定安装孔位，孔距、孔径完全符合行业通用安装标准，工程师在做电控箱安装板设计时，可以直接调用模型定位安装孔，不需要反复核对实物尺寸。壳体的整体长宽高尺寸严格按照实物测绘数据绘制，包括壳体侧面的散热槽深度、顶部标识区域的凹陷位置都做了还原，既可以用于整机装配的干涉检查，也能用于设备说明书的配图渲染，甚至可以直接用于非标安装支架的配套设计。不少刚接触运动控制的结构工程师，在做小型自动化设备设计时，经常会忽略驱动器的安装空间与散热预留，通过这个精准的三维模型，能在设计阶段就完成驱动模块的布局校核，避免后期装机时出现尺寸 mismatch、散热不足导致的驱动过热丢步问题。另外模型上的接线端子凸起高度、拨码开关的操作行程都做了写实还原，做电控柜门板设计时，也能提前确认开门后是否有足够的操作空间，不需要后期返工调整柜体结构。
