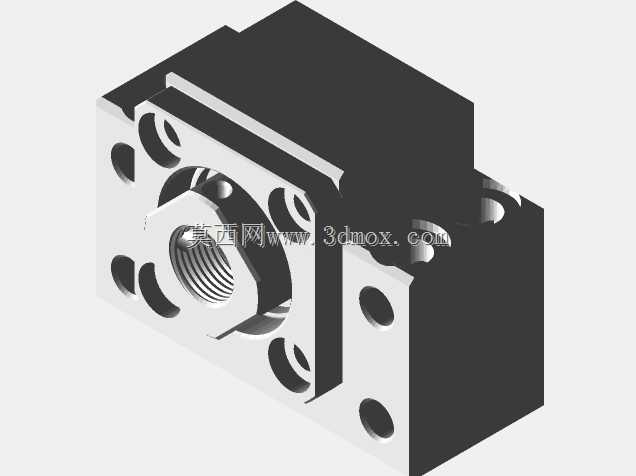

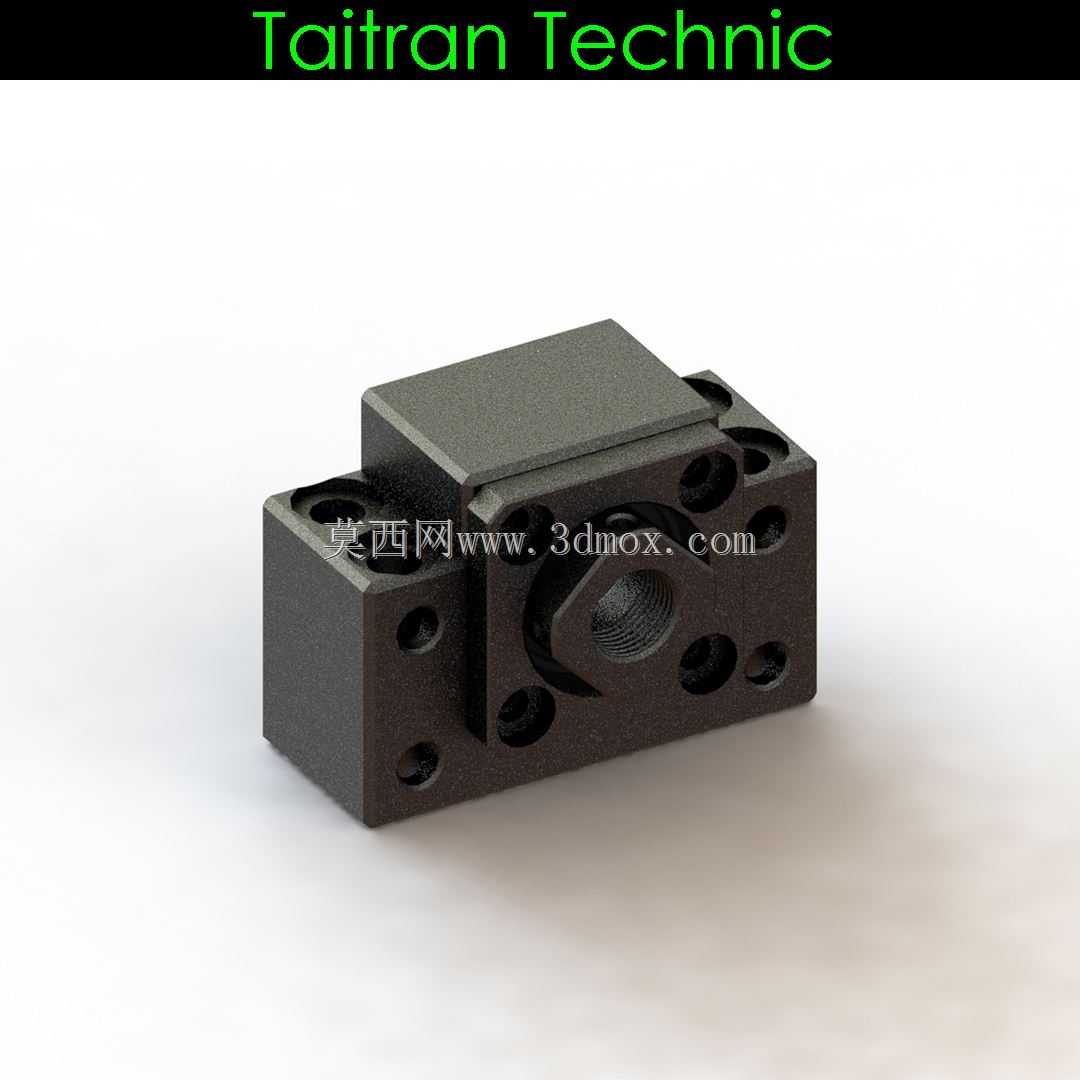

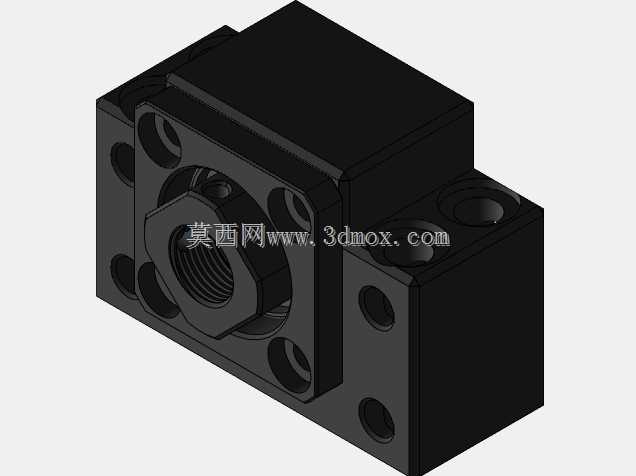

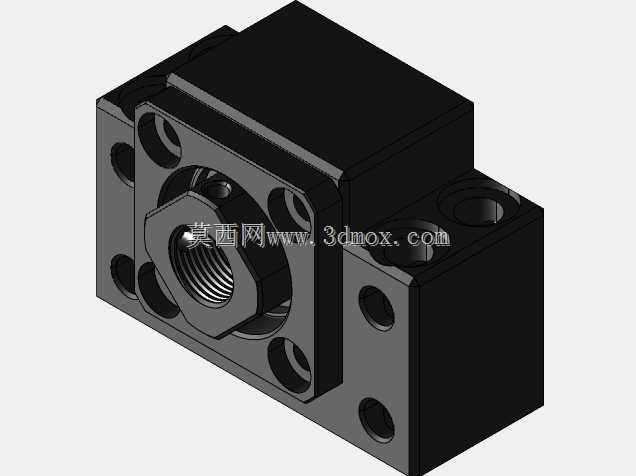

12毫米规格滚珠丝杠端部固定支撑座

做小型数控设备结构设计的工程师，大多遇到过丝杠端部支撑选型的痛点——要么支撑座安装孔位和型材框架不匹配，要么轴承预紧结构冗余占用过多安装空间，要么适配的丝杠轴径和自己的传动方案对不上，这款12毫米轴径适配的滚珠丝杠端部固定座，刚好能解决桌面级小型设备的传动端固定需求。从实际应用场景来看，这类固定座主要用在行程不大、负载偏中低的线性传动机构里，比如桌面级FDM3D打印机的Z轴升降传动端、小型桌面数控雕刻机的XY轴传动端部、迷你激光切割机的进给轴固定端，还有一些小型自动化送料机构的直线传动单元，都能看到同结构支撑座的应用。从功能特性来说，这款固定座属于丝杠支撑的固定侧结构，内部集成了适配12毫米丝杠轴端的角接触轴承安装位，能同时承受径向载荷和双向轴向载荷，抵消丝杠传动过程中产生的轴向窜动，保证丝杠回转的同轴度，避免丝杠高速转动时出现甩动、异响的问题。和常见的简易支撑块不同，这款固定座的本体采用一体式方块结构，安装基准面做了精磨处理，能保证安装后轴承孔的轴线和导轨安装面平行，减少丝杠和螺母副的偏磨问题。设计思路上，这款固定座没有采用复杂的分体式压盖结构，而是通过本体上的轴承安装沉孔配合端盖锁紧，既简化了零件数量，又能保证轴承预紧力的均匀施加，本体四周预留的安装沉孔，刚好适配16毫米规格的铝型材安装槽距，不用额外做转接板就能直接固定在型材框架上，大幅减少设计阶段的安装适配工作量。从安装边界来看，固定座整体为方块式结构，安装面的孔位间距经过标准化适配，安装时只需要在对应安装板或者型材上加工对应位置的通孔，用内六角螺丝就能完成固定，丝杠轴端插入轴承内孔后通过锁紧螺母锁死即可完成装配，不需要额外加工复杂的定位台阶，对小型设备的装配调试十分友好。实际选型时需要注意，这款固定座适配的是轴端加工为标准12毫米直径的滚珠丝杠，搭配的支撑侧需要选用同规格的浮动支撑座，保证丝杠两端的同轴度误差在允许范围内，安装时要先把固定座和螺母座的基准面找正，再锁紧安装螺丝，避免出现丝杠憋转的问题。这类小型固定座虽然结构不算复杂，但在小型线性传动机构里是必不可少的基础零件，直接影响整套传动系统的运行精度和使用寿命，设计时对安装孔位的位置度、轴承孔的同轴度都有较高要求，三维建模时需要重点校验轴承安装位的配合公差、安装螺丝的沉头深度、以及和周边型材、导轨的安装间隙，避免实际装配时出现干涉问题。
