数控车床用四五轴可调分度头结构

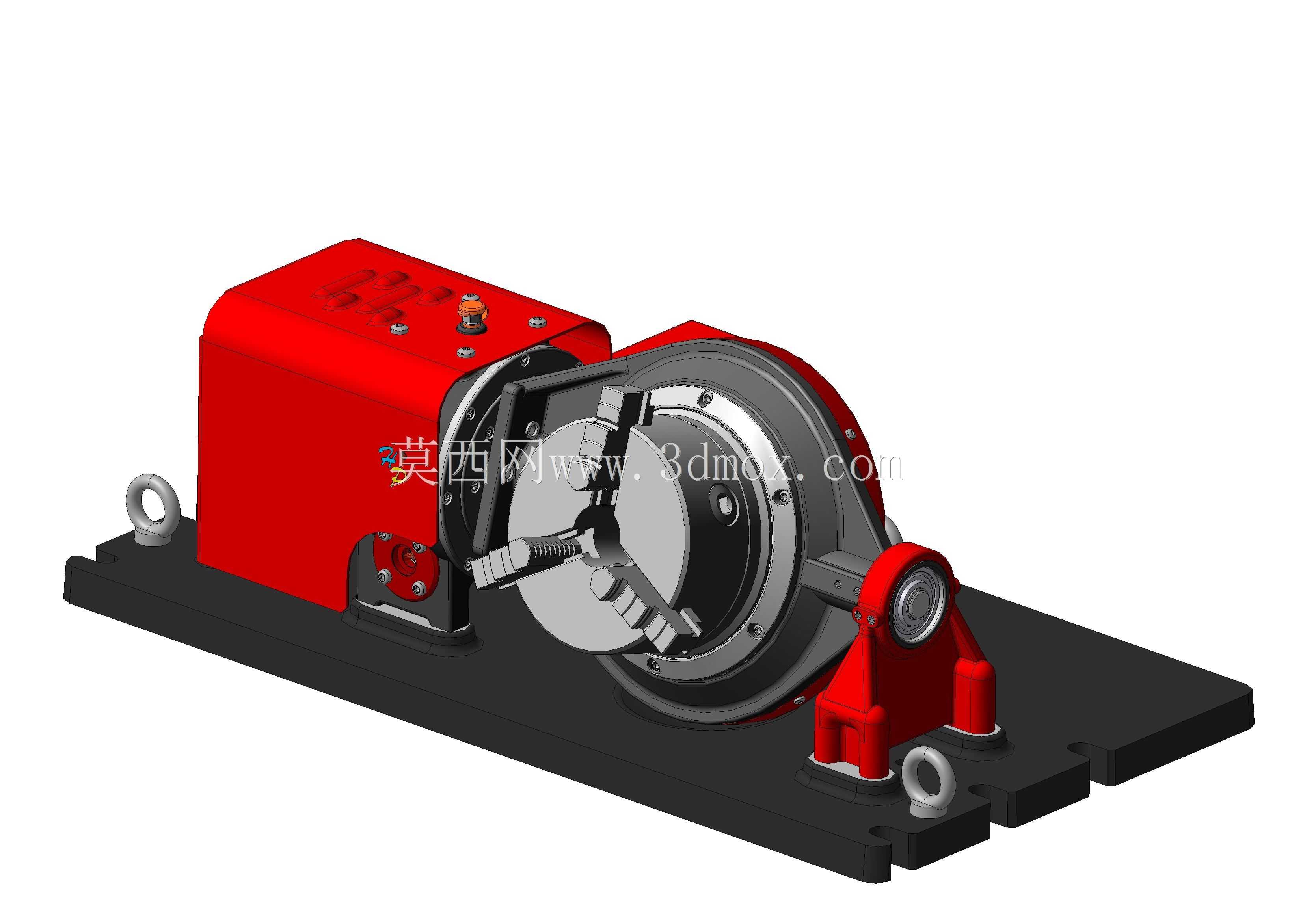

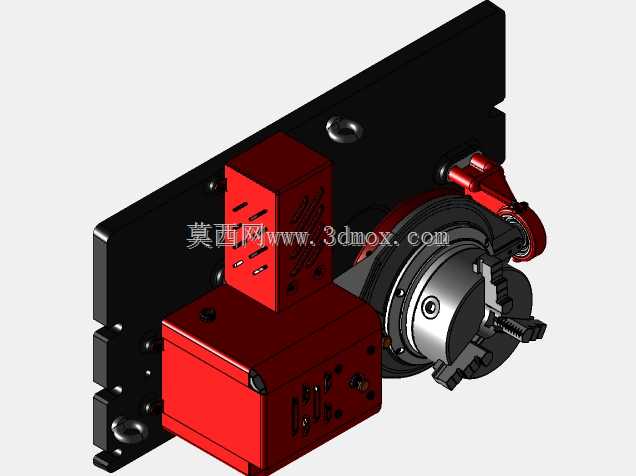

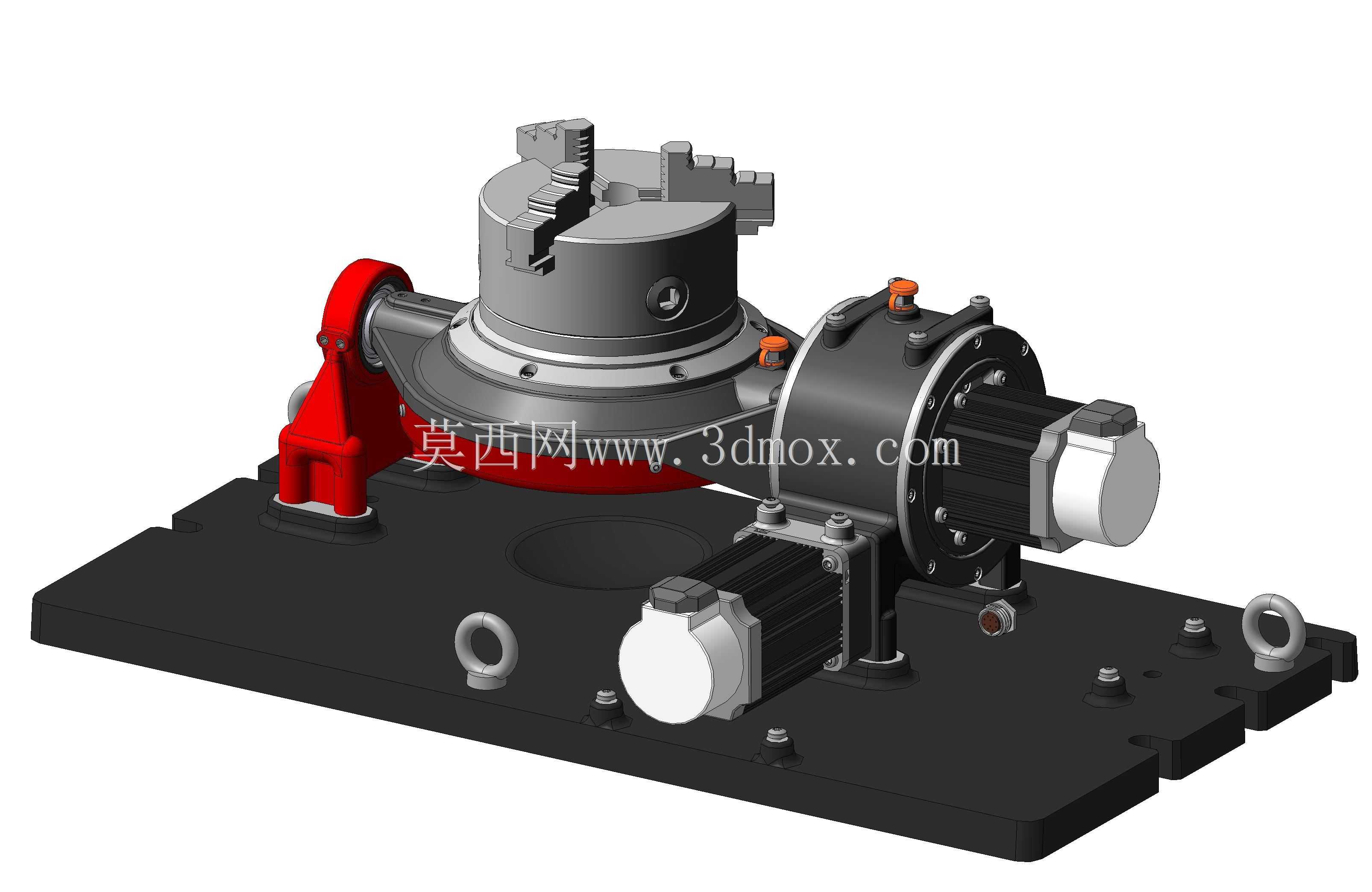

这款分度转台结构主要适配中小型数控车床、加工中心的多面体加工场景，在批量加工带等分孔、异形槽、多面轮廓的轴类、盘类零件时，可替代人工多次装夹找正的工序，直接通过第四轴、第五轴的联动回转完成工件多角度位的加工，能有效减少装夹次数带来的形位公差累积，提升复杂零件的加工一致性。从结构布局来看，驱动端采用集成式箱体设计，将传动、锁紧机构全部内置在红色铸造壳体内，既可以避免加工过程中切削液、铁屑进入传动腔造成零件磨损，也能通过一体式铸造壳体提升整体刚性，减少重切削时的结构震颤。输出端搭配标准三爪自定心卡盘，可直接装夹直径范围内的圆形、正多边形工件，卡盘与回转主轴采用短锥连接结构，拆装更换卡盘时的重复定位精度可控制在0.02mm以内，适配不同装夹需求的快速切换。尾部的可调支撑座采用铰接式顶紧结构，针对长轴类零件加工时的悬臂变形问题，可通过调整支撑高度匹配不同中心高的工件，顶紧端采用带轴承的回转顶尖，工件回转时顶尖可同步转动，避免顶尖与工件中心孔的滑动摩擦造成工件端面烧蚀。整个转台通过底部加厚的安装底板实现与机床工作台的固定，底板上预留的多组T型槽安装位，可适配不同行程的数控车床工作台T型槽间距，安装时无需额外加工过渡连接板，直接通过T型螺栓即可完成整机固定，安装基准面经过精磨处理，平面度公差控制在0.01mm/100mm以内，可保证转台安装后与机床X、Z轴的平行度要求。设计过程中重点考虑了加工场景的实际工况，传动副采用消隙齿轮结构，正反转回转时的反向间隙可控制在1弧分以内，满足高精度多面体加工的分度精度要求；壳体外侧预留的吊环安装位，可方便车间内通过起重设备完成转台的吊装移位，避免人工搬运造成的设备磕碰或人员砸伤风险。锁紧机构采用圆周多点式抱紧结构，分度到位后可自动锁紧回转主轴，重切削时不会出现主轴偏移问题，加工过程中无需额外加装锁紧辅助装置。
