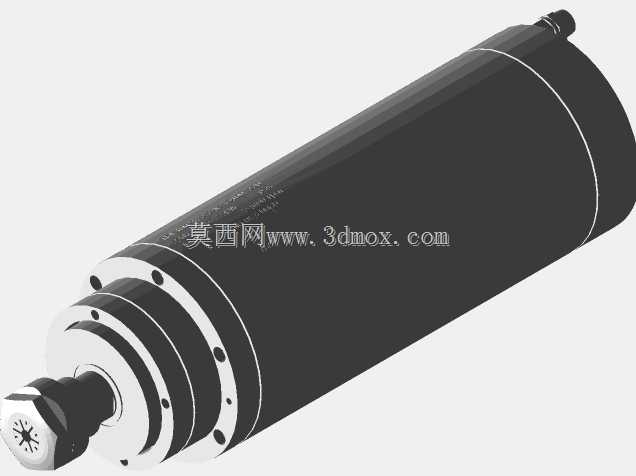

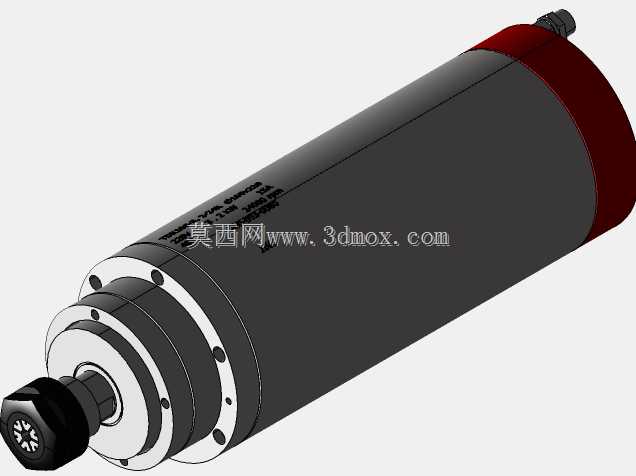

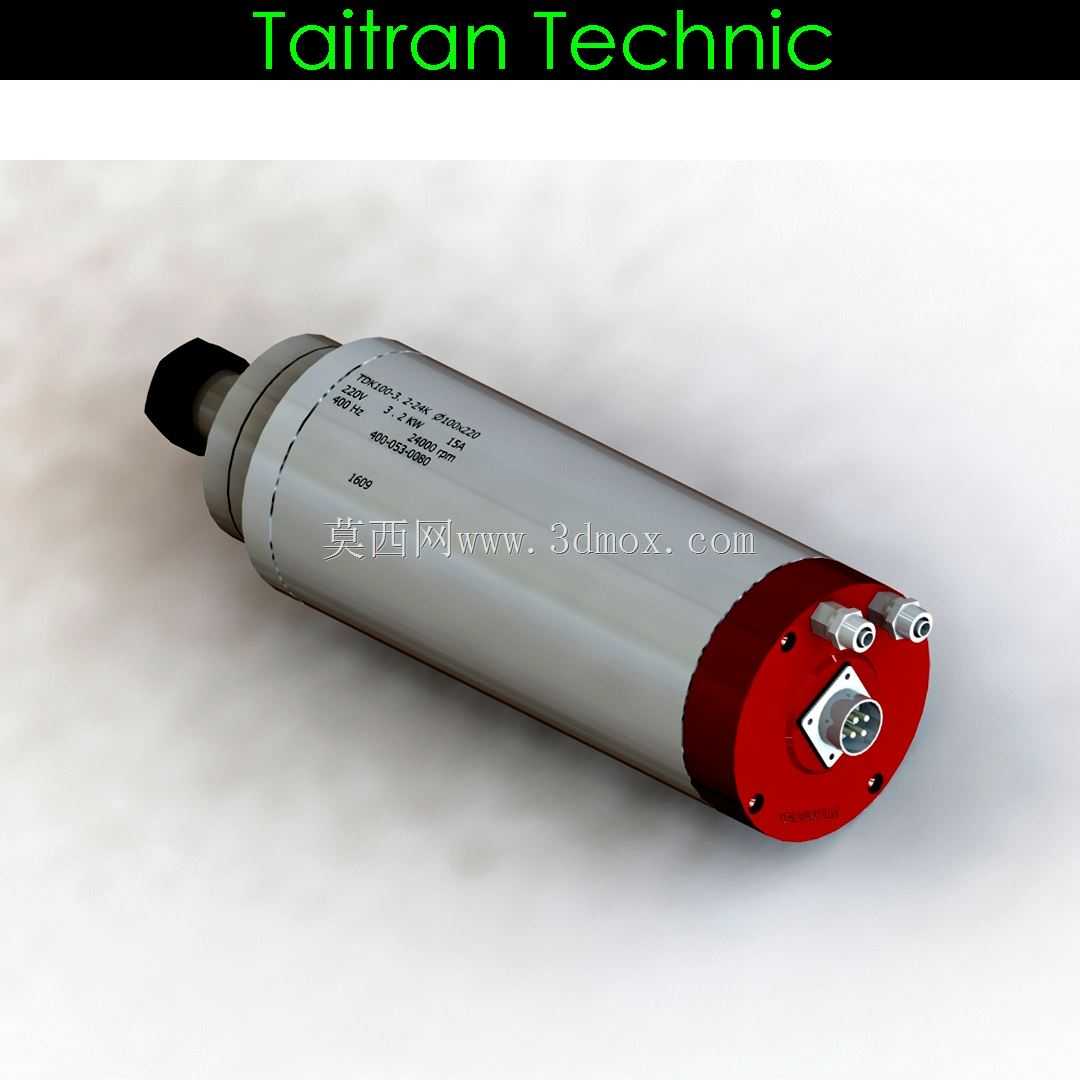

3.2kW水冷ER20高速雕刻机主轴结构

这款主轴是数控雕刻、精密切削场景里的核心执行部件，日常适配中小型CNC雕刻设备，可完成亚克力、软金属、实木、复合材料等多种材质的高速铣削、雕刻、钻孔加工，在广告标识制作、小型模具精加工、木工雕花、五金零件精修工序中都有广泛应用。从结构设计来看，整体采用圆柱直筒外形，外壳做了精密的同轴度公差控制，安装时可通过配套的锁紧抱箍完成径向固定，安装位直径统一为100mm，能适配市面上绝大多数同规格的主轴安装座，不需要额外做安装位的二次改型，降低设备改装的适配成本。尾部的水冷接口采用侧出式快接结构，进出水接口做了防呆设计，避免安装时接反冷却回路，接线端子采用航空插头形式，集成了动力接线与信号接线，防护等级满足车间多尘、少量切削液飞溅的使用场景，日常加工时不需要额外做端子的防护遮挡。前端采用ER20夹头结构，可夹持直径范围3.175mm到13mm的各类刀具，夹头锁紧后同轴度控制在微米级，高速运转时不会出现明显的刀具偏摆，能有效保障加工面的光洁度，减少刀具的异常磨损。轴承配置采用前后配对的高速精密角接触轴承，润滑方式采用长效润滑脂填充，出厂时已完成预紧力调校，日常使用不需要频繁补充润滑脂，降低后期维护的工作量。冷却回路采用螺旋式流道设计，冷却水在筒壁内部形成完整的循环通路，能持续带走高速运转时定子、轴承产生的热量，即使长时间满负荷运转，外壳温升也能控制在合理区间，避免因热胀冷缩导致主轴精度漂移，保障长时间加工的尺寸稳定性。设计时充分考虑了动平衡调校，转子组件在出厂前都经过多档位动平衡校正，最高转速下运转震动量控制在极低水平，既可以提升加工表面质量，也能延长轴承的使用寿命，减少设备运行时的噪音。在设备选型阶段，需要注意预留尾部的接线与水管安装空间，安装抱箍时锁紧力矩要均匀，避免夹伤主轴外壳影响同轴度，冷却回路需搭配匹配流量的水冷机，保障冷却水的清洁度，避免杂质堵塞内部流道影响散热效果。
