车床用单槽平面铣削飞切刀结构

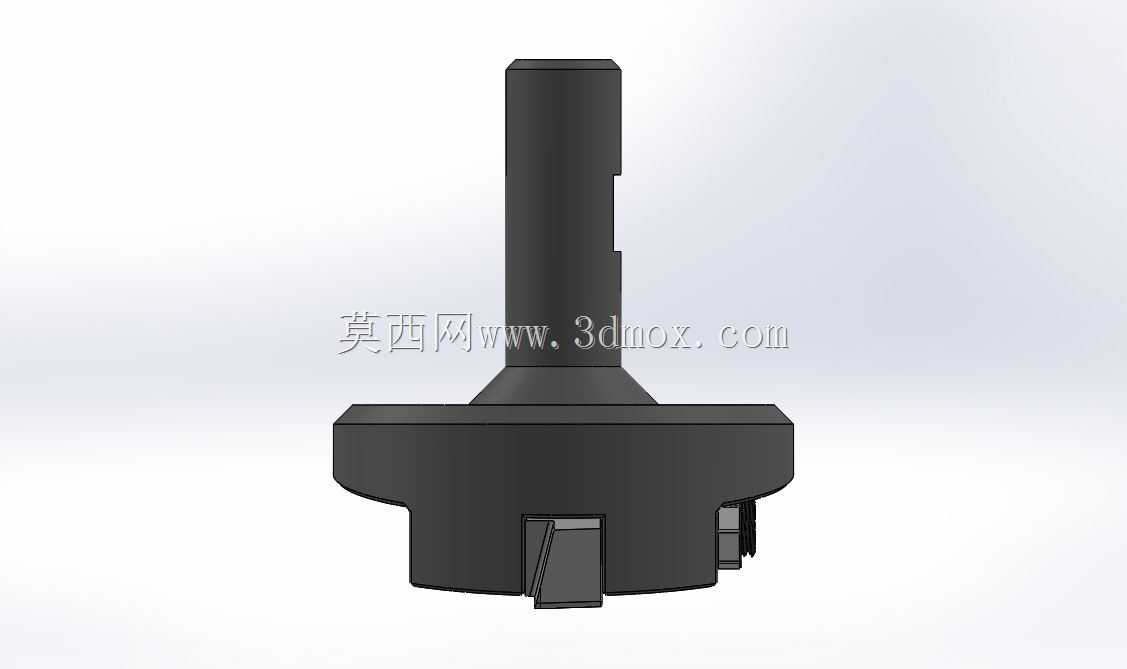

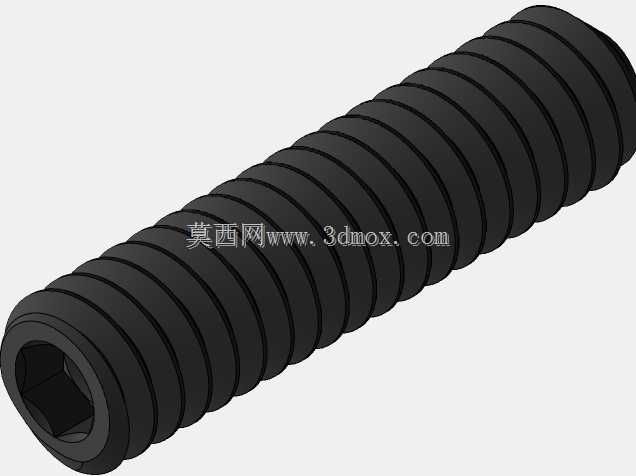

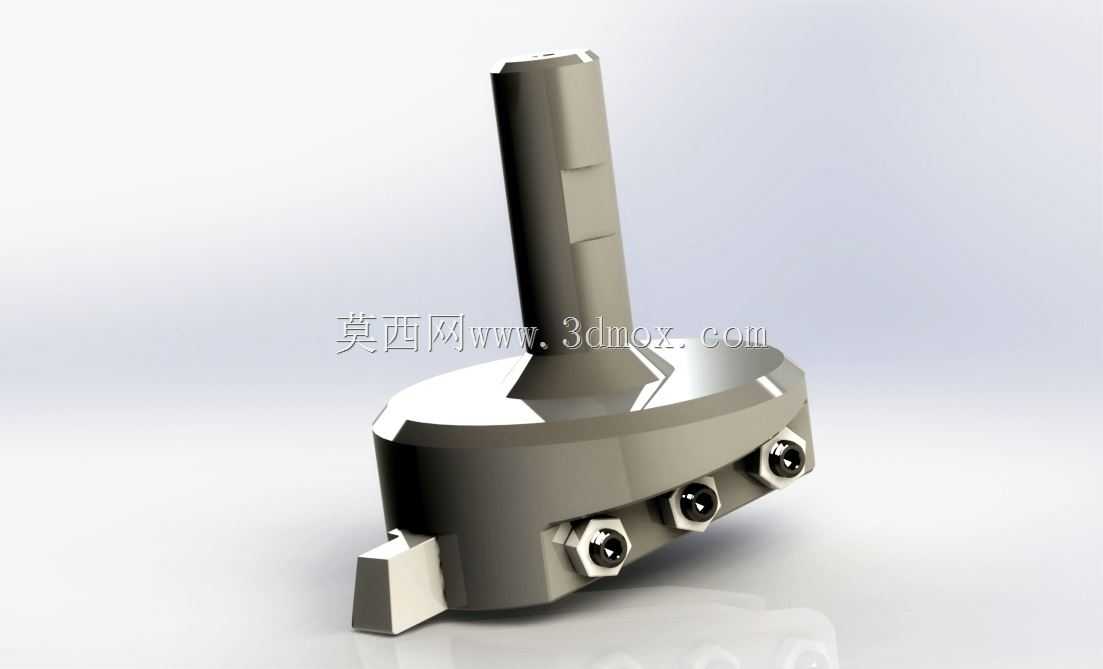

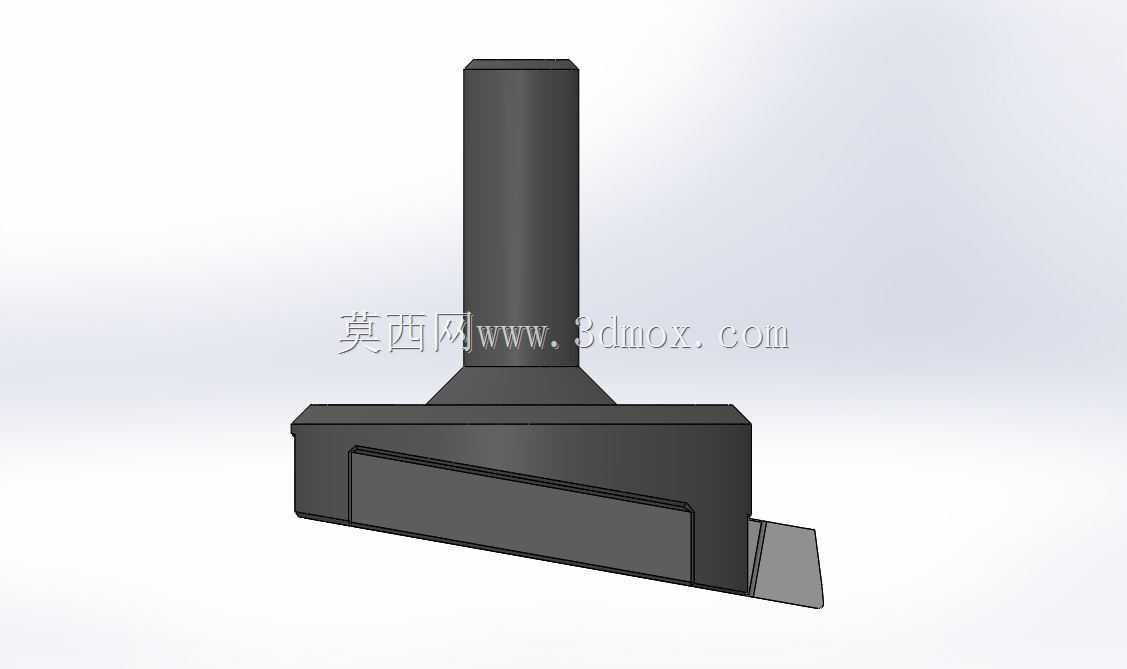

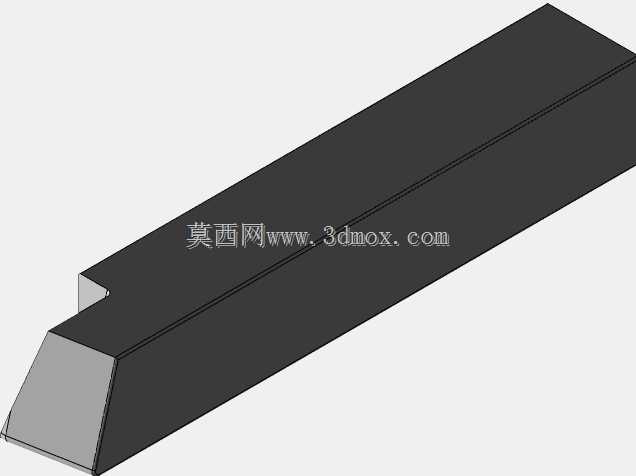

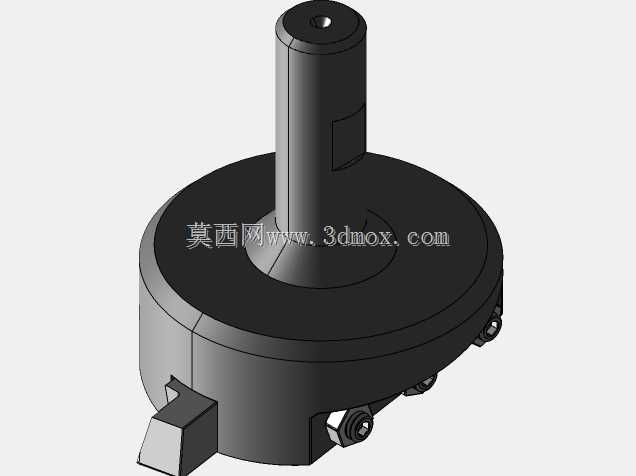

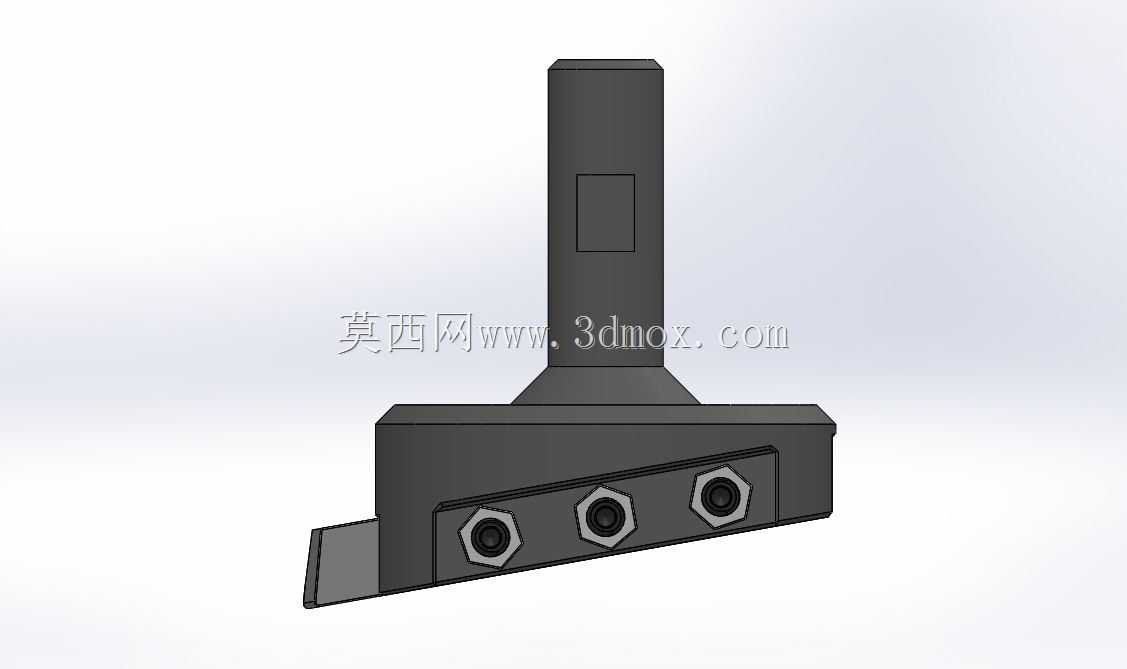

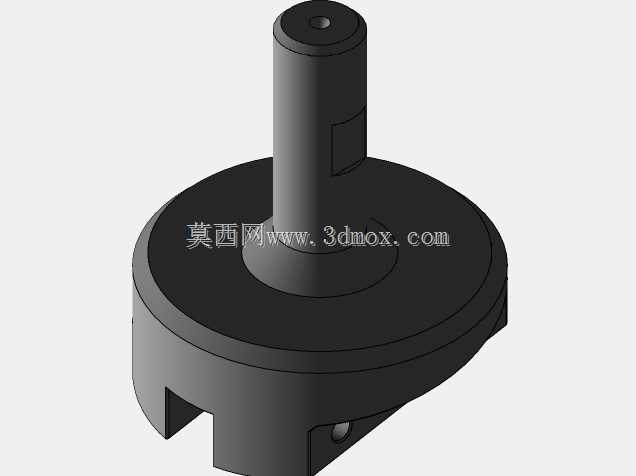

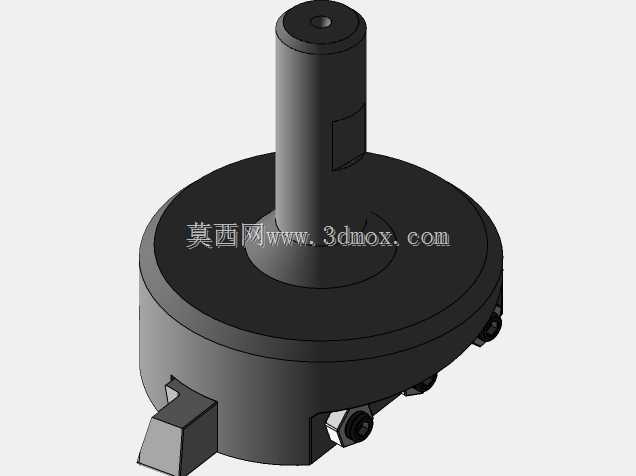

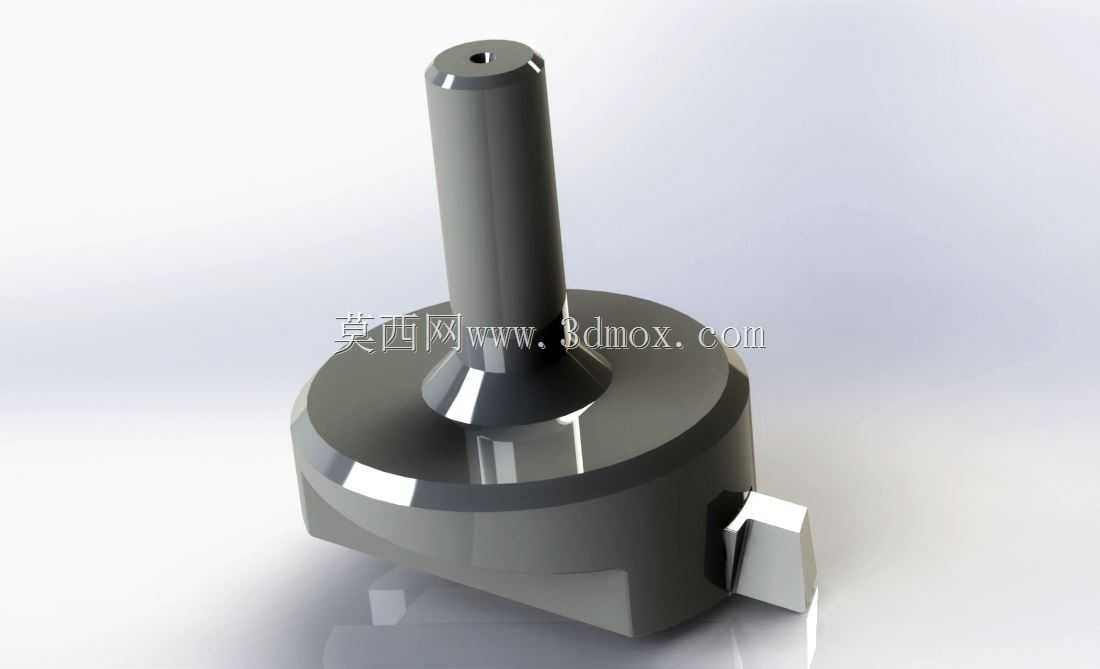

这款飞切刀是车间实际生产中针对固定车床切削钻头类工件定制的单槽平面铣削刀具，日常主要适配普通卧式车床的刀架安装位，用于完成工件端面的快速飞平、浅槽铣削以及小余量的平面光整加工，在小批量机修、非标零件加工场景中使用频率较高。从结构设计来看，刀具采用直柄夹持段，柄部做了扁位结构，可直接装夹在车床刀架的方孔工位，避免加工过程中出现刀具打滑转动的问题，夹持段直径适配常规车床刀架的通用装夹尺寸，无需额外定制过渡套即可完成安装。刀盘主体采用圆盘式布局，单切削刃通过内六角螺钉压紧固定在刀盘的定位槽内，刀片磨损后可快速松开螺钉更换同规格刀片，无需整体拆卸刀体，能有效减少换刀辅助时间。刀盘上沿圆周方向布置的三颗压紧螺钉，除了固定切削刀片的作用外，还可通过调整刀片伸出长度控制切削深度，适配不同加工余量的端面加工需求。设计时特意将切削刃的安装角度做了微小的主偏角调整，切削过程中可有效降低径向切削力，避免车床主轴在小进给量加工时出现振纹，保证加工端面的平面度与表面粗糙度要求。刀体的整体重心与柄部回转中心完全重合，高速回转时动平衡表现稳定，在车床常规切削转速下不会出现明显的抖动问题。安装时需要注意，刀体装入刀架后需保证柄部伸出长度不超过规定的安全边界，避免长悬伸带来的刚性不足问题，切削进给量需根据工件材质匹配，加工钢件时可适当降低转速配合切削液使用，加工铝件等软质金属时可提高转速获得更好的表面质量。这类单槽飞切刀相较于多齿面铣刀，结构更简单，制造成本更低，刀片更换维护方便，非常适合车间临时加工、小批量非标零件的平面加工需求，在没有专用铣床的场合，可直接利用车床完成原本需要铣床才能实现的平面铣削工序，大幅提升车间设备的加工适配范围。
