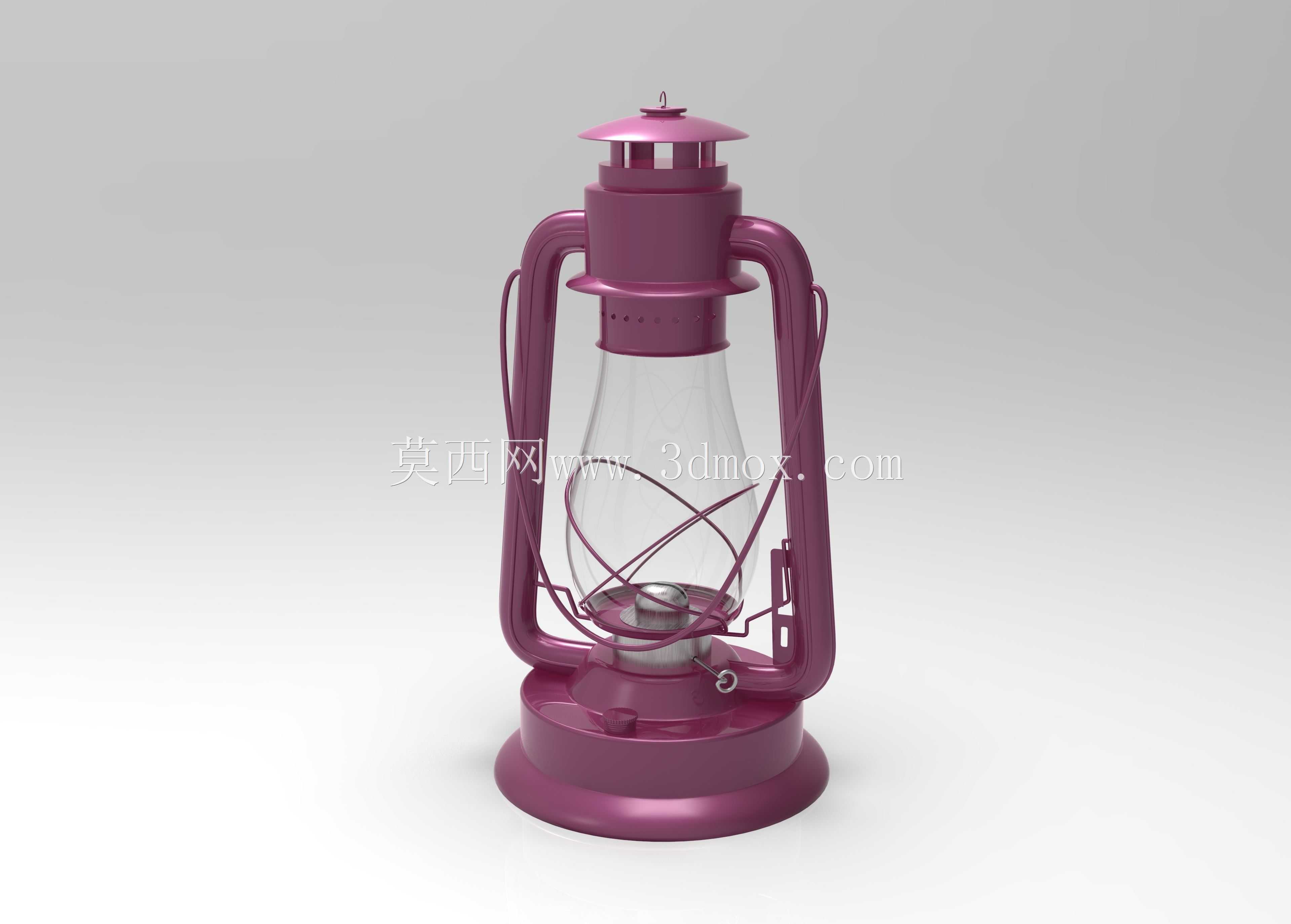

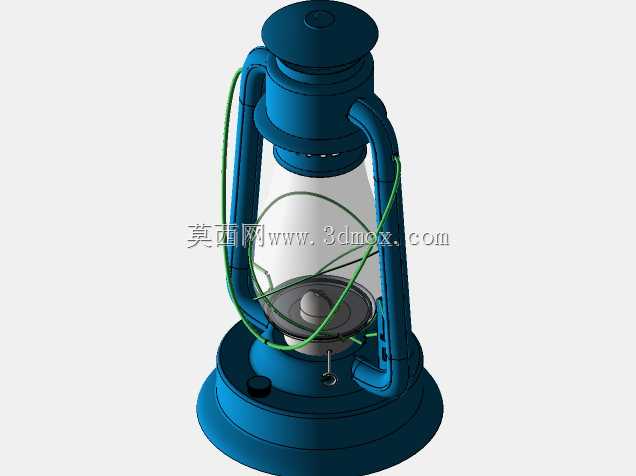

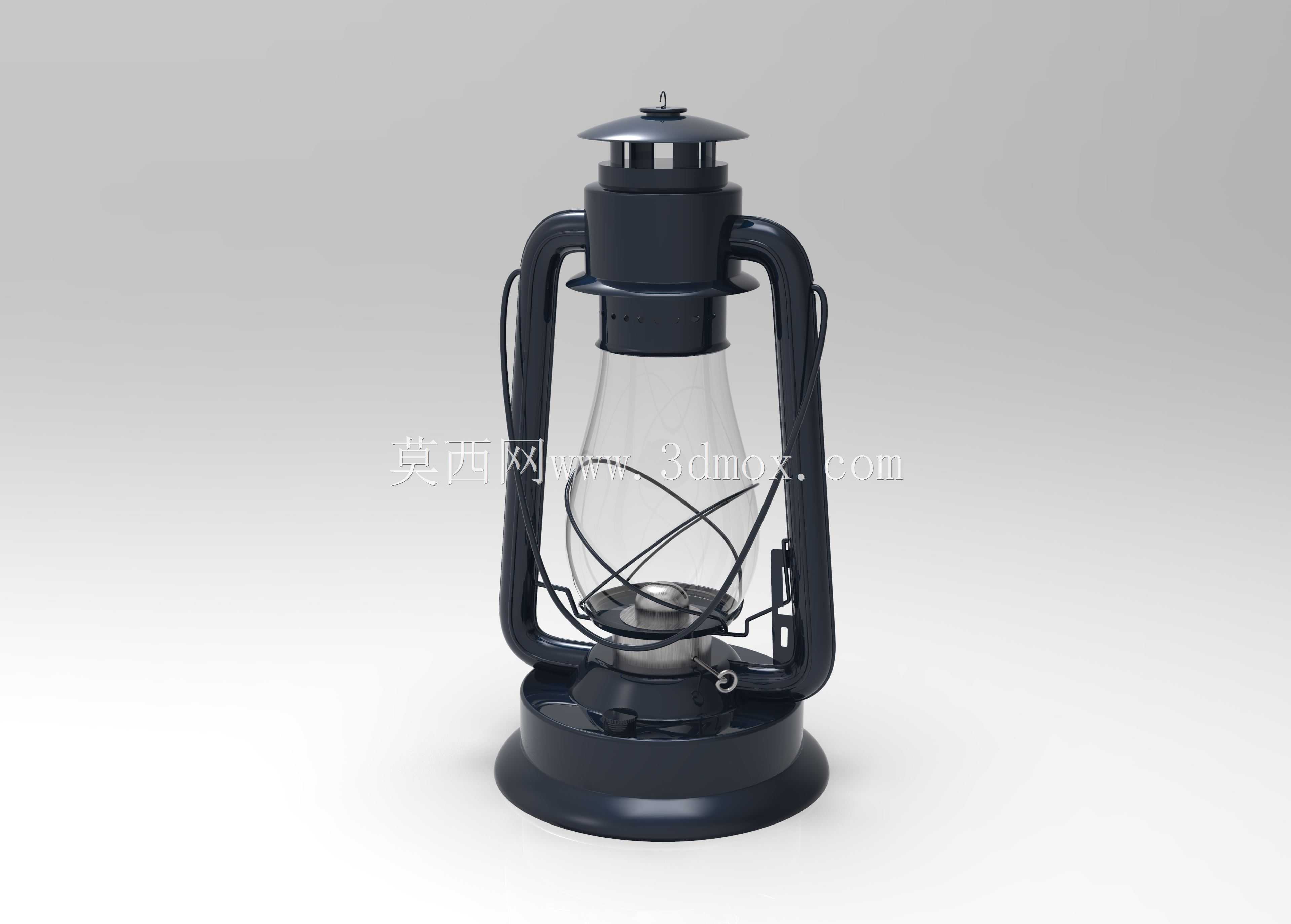

复古煤油马灯结构设计三维作品

这款复古马灯的结构设计，首先要考虑户外露营、庭院装饰、复古场景陈设这类实际使用场景的需求，作为传统煤油照明灯具的复刻结构，核心要兼顾防风性能、燃油存储稳定性、手提携带的便利性，同时还原老式马灯的经典外观质感。从结构拆分来看，整体分为底座储油腔、中部玻璃灯罩防护框架、顶部通风排烟结构、侧置调节旋钮与手提架几个核心部分，底座采用宽底圆弧过渡设计，直径控制在120mm左右，放置时的稳定倾角可达30度不侧翻，储油腔的密封结构采用内嵌橡胶圈的旋盖设计，加注煤油后倒置不会出现渗漏，满足户外携带时的晃动工况。中部的玻璃灯罩为鼓型收腰结构，外部环绕双股铁丝弯折成型的防护笼，铁丝直径2.5mm，既可以在跌落、磕碰时缓冲冲击力保护玻璃罩，又不会遮挡照明光线，防护笼与上下金属座的连接采用卡扣式固定，不需要额外紧固件，拆卸更换玻璃罩时只需要拨开卡扣即可完成操作，维护便捷性较好。顶部的通风结构采用多层叠片式挡雨设计，排烟孔的开孔方向全部朝下倾斜，既可以保证煤油燃烧时的空气对流顺畅，让火焰燃烧稳定不冒黑烟，又能在雨天户外使用时避免雨水直接滴入灯罩内浇灭火焰。侧置的调节旋钮连接灯芯升降结构，转动旋钮时可以精准控制灯芯伸出燃烧室的高度，从而调节照明亮度，调节行程为15mm，从最小微光到最大照明亮度的调节阻尼均匀，不会出现滑位、跳档的情况。手提架采用圆钢弯折成型，表面做与灯身同色的喷塑处理，与灯身两侧的连接轴为间隙配合，提起时手提架可以自然垂顺，放置时可以向后放倒贴靠在灯身侧面，不会遮挡照明区域。整体装配完成后的总高度为250mm，不含提手的最大宽度为150mm，整体重量控制在600g左右，不管是户外露营时挂在帐篷杆上，还是放在露营桌面上作为氛围照明，或是作为复古主题餐厅、民宿的陈设摆件，都能适配安装摆放的空间边界。建模过程中对所有钣金弯折件的折弯半径、铁丝弯折的过渡圆角都做了工艺性校验，所有冲压件的拔模斜度控制在1.5度，完全适配常规五金冲压、弯折的加工工艺，不需要特殊定制刀具就能完成零部件加工，玻璃罩的曲面曲率也做了开模可行性验证，适配常规玻璃吹制工艺的成型要求，不会出现壁厚不均、脱模困难的问题。
