三阶益智魔方三维结构设计方案

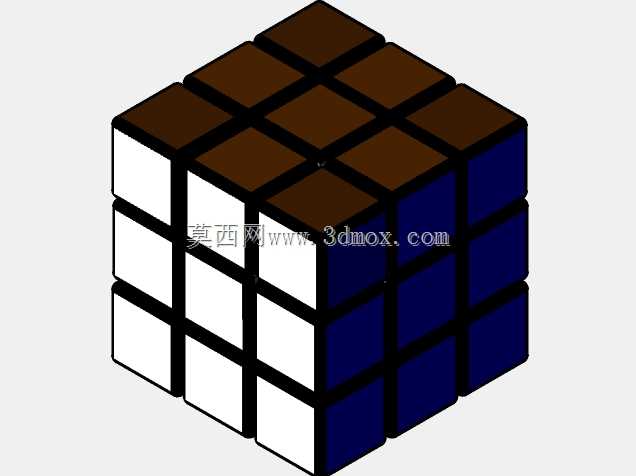

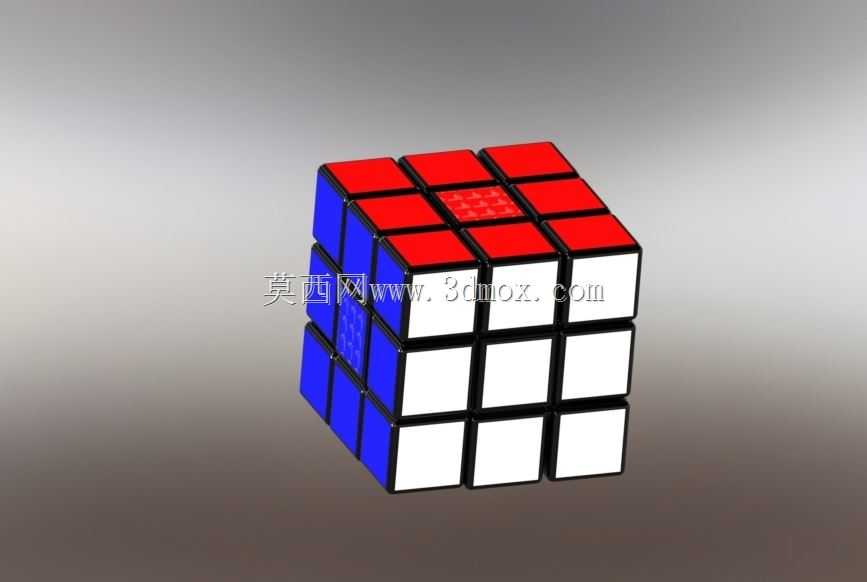

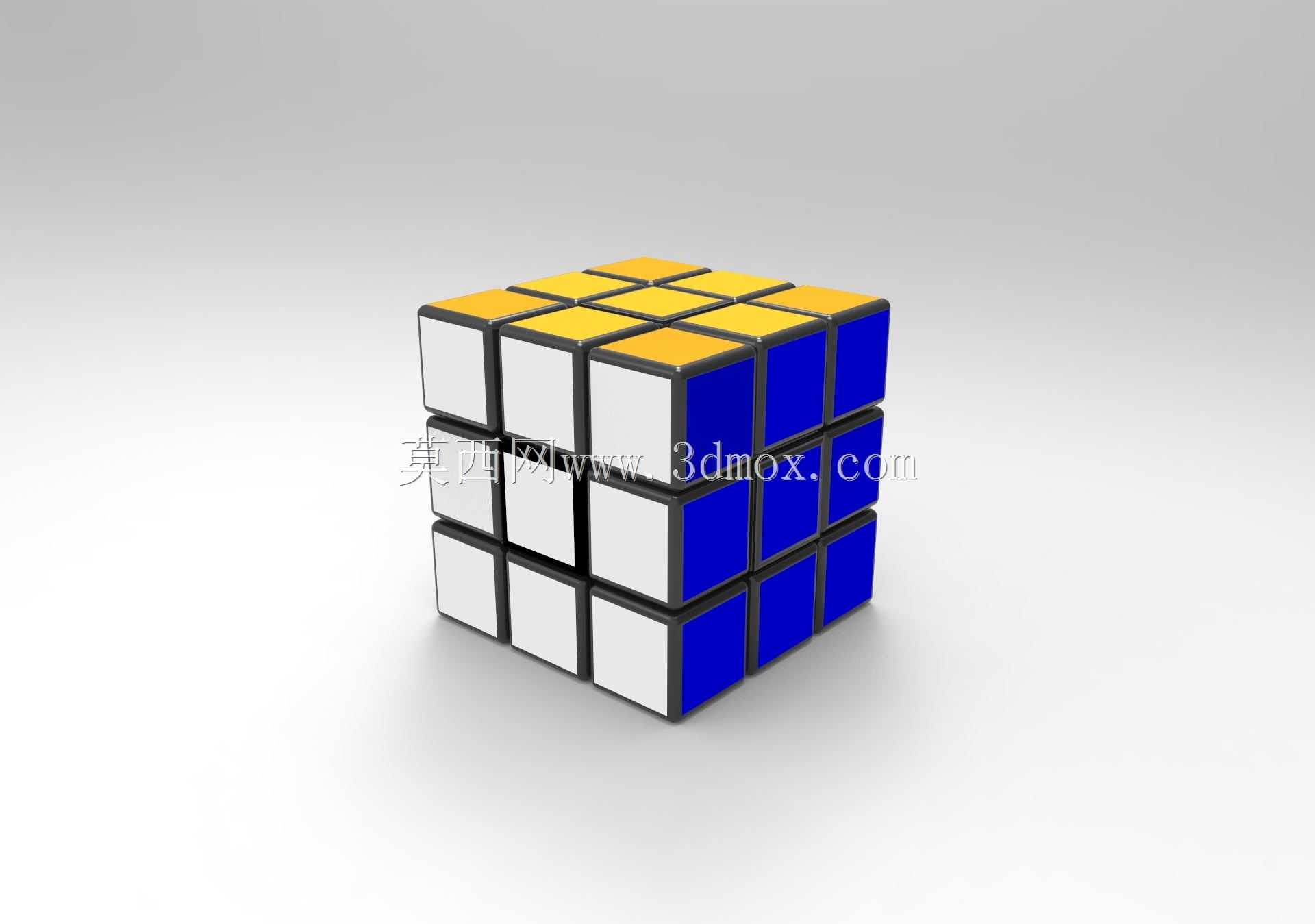

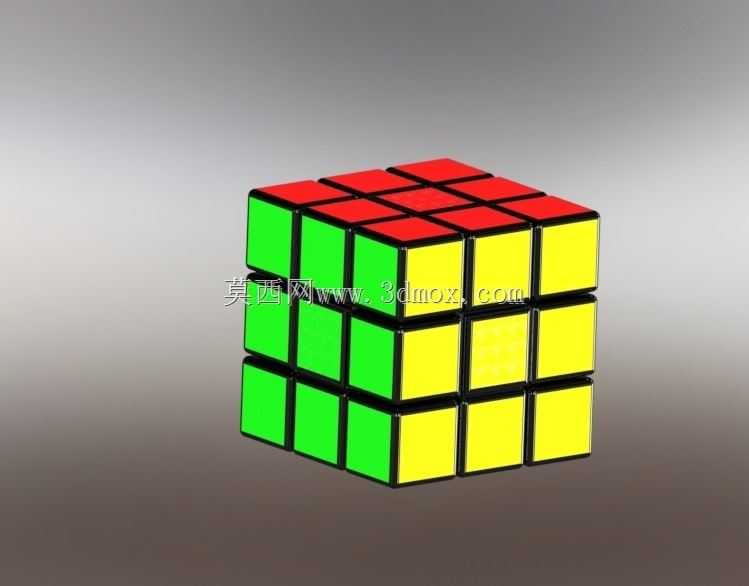

日常接触的三阶魔方，核心结构并非表面看到的27个独立色块方块，其内部嵌套的十字连接轴、角块卡脚、棱块滑槽是实现顺滑旋转的核心，做这套三维结构时，首先要卡死的是各旋转面的同轴度公差，六个面的旋转中心必须交汇于整体几何中心点，任何0.1mm的偏移都会导致旋转卡滞甚至块体脱落。从应用场景来看，这类结构不仅用于量产的竞速益智玩具，在机械结构教学中，也是演示空间多轴联动、卡扣限位配合的典型教具，很多职业院校的机械制图课程会用魔方结构作为空间装配的练习案例，帮助初学者理解三维空间内的零件限位与运动干涉问题。设计时最先确定的是整体外形边界，标准三阶魔方的外轮廓为57mm边长的正立方体，所有外露块的外表面做R3.5mm的圆角处理，避免锐边划伤使用者，同时圆角过渡能让旋转时的块体边缘不会出现剐蹭。内部的中心轴采用十字交叉的六端伸出结构，每个轴端装配带弹簧预紧的中心块，弹簧压缩量控制在1.2-1.8mm区间，既保证旋转时的块体有足够的浮动量容错，又不会因为间隙过大导致整体结构松散。角块和棱块的卡脚设计是整个结构的难点，卡脚的滑槽深度要匹配中心块的内圈限位台阶，深度过浅会导致旋转时块体脱出，深度过深则会增大摩擦面让旋转手感变涩，建模时需要反复模拟45度错位旋转时的干涉情况，确保任意角度下相邻块的卡脚都不会出现硬接触。很多新手建模时会直接堆砌27个小方块做外观，忽略内部的让位空间，实际装配后根本无法转动，这套结构在每个块体的内侧都做了对应的让位斜角，相邻块在旋转到错位位置时，内侧的斜角会形成足够的避让间隙，不会出现卡阻。从功能特性来说，这套结构支持六个面的独立90度、180度旋转，所有旋转副的摩擦面都设计成平面接触，没有多余的凸起结构，方便后续做表面减阻处理，比如粘贴润滑片或者喷涂耐磨涂层。中心块的外表面和轴端采用卡扣式连接，不需要额外的紧固件，装配时直接将中心块压入轴端的卡环位置即可固定，拆解维护时只需要用薄片撬开中心块盖就能调整弹簧预紧力，适配不同使用者的手感需求。棱块和角块的内部做了镂空处理，在保证结构强度的前提下降低整体重量，整体装配完成后的重量控制在80-90g区间，长时间握持把玩不会有坠手感。建模过程中需要特别注意各零件的拔模角度，因为这类零件基本都是采用ABS注塑成型，所有沿脱模方向的面都做了1度的拔模斜度，避免注塑后顶出时出现零件拉伤。块体之间的配合间隙控制在0.05-0.1mm，既不会因为间隙过大出现块体晃动，也不会因为间隙过小导致温度变化时出现热胀卡滞。很多人会觉得魔方只是简单的玩具，实际上其内部的多轴旋转限位结构，和工业上使用的多工位旋转转盘、多面联动定位机构的设计逻辑是相通的，都是通过中心固定轴、周边旋转限位、浮动预紧这几个核心要素来实现多自由度的顺畅转动，做这套模型的时候，也能反过来加深对空间旋转机构配合公差的理解，尤其是在处理多个运动副同时存在时的干涉检查问题，和做工业设备的旋转工位设计逻辑完全一致，需要逐一对每个旋转轴的运动行程做全角度的干涉校验，确保整个运动行程内没有零件硬接触。
