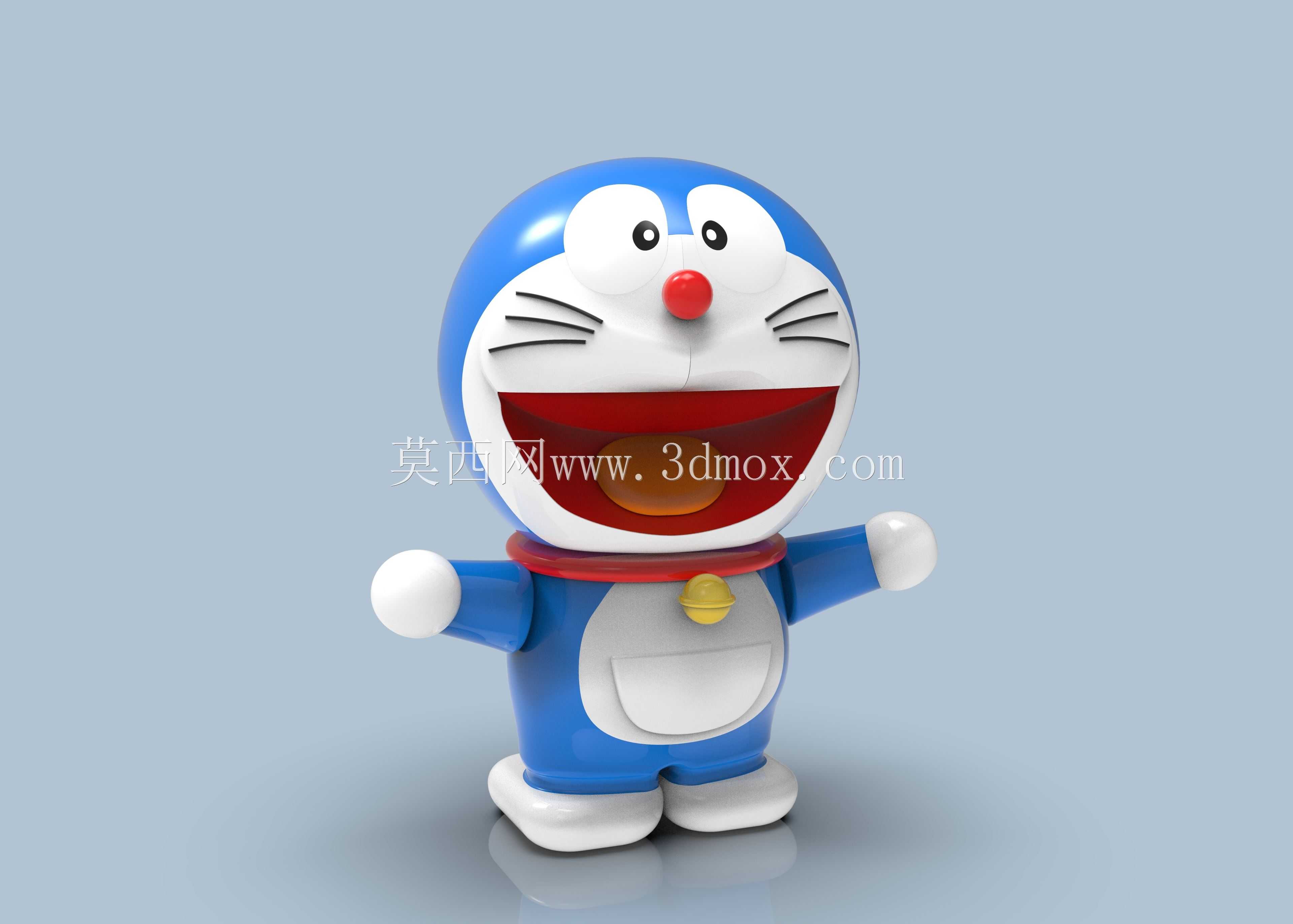

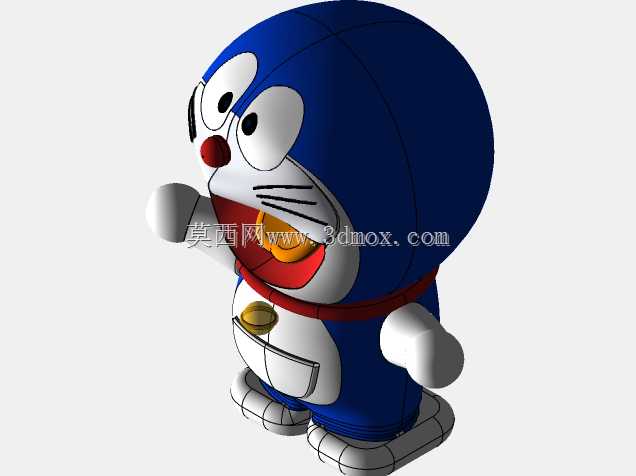

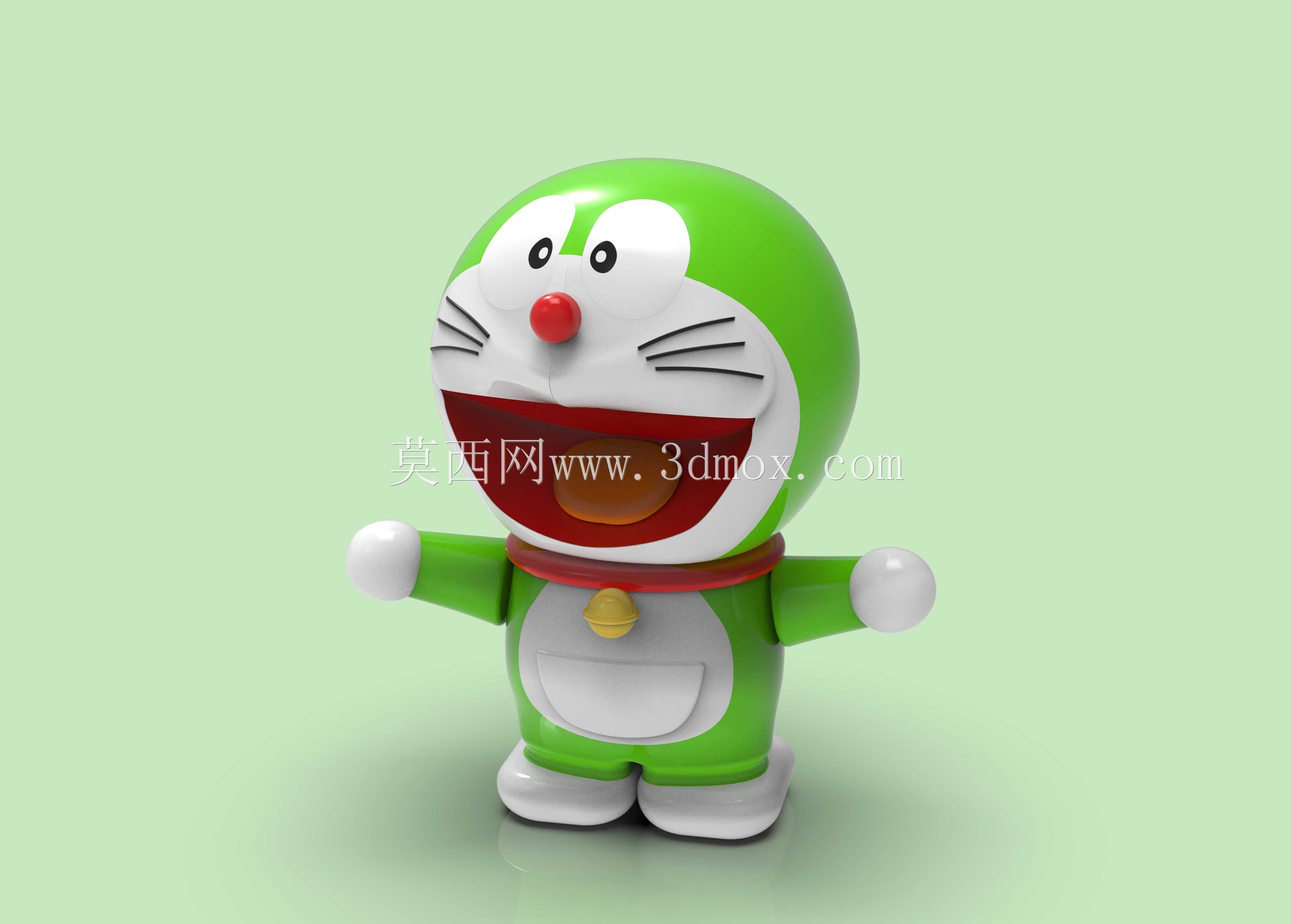

哆啦A梦卡通形象三维结构设计

本次完成的卡通形象三维结构设计，在结构拆分阶段优先考虑了实体手办打样的装配逻辑，将整体拆分为头部壳体、面部特征组件、躯干主体、四肢部件、颈部装饰件与铃铛附属件六个独立模块，各模块之间预留0.15mm的装配间隙，适配光固化3D打印的公差要求，避免后期粘接时出现错位或溢胶问题。头部壳体采用等壁厚设计，壁厚统一设置为2mm，既保证打印过程中不会出现壳体变形，也能控制整体重量，避免头重脚轻的放置稳定性问题；面部的眼睛、鼻子、胡须特征均采用独立凸台结构，与头部壳体的安装位采用定位柱配合，定位柱直径1.2mm，插入深度3mm，无需额外支撑即可完成精准对位，降低后期涂装的分色难度。

从实际应用场景来看，该结构可直接用于潮玩手办的小批量生产、文创周边的展品制作、动漫主题展的陈列摆件制作，也可作为三维建模教学中的曲面建模练习案例。躯干部分的腹部口袋采用内凹沉台设计，沉台深度1.5mm，边缘做R0.8mm的圆角过渡，避免打印过程中出现应力集中导致的开裂问题；手臂部件与躯干的连接采用球铰结构，球头直径4mm，铰接处预留0.2mm的活动间隙，可实现小角度的姿态调整，满足不同陈列场景的摆放需求；腿部与足部为一体化结构，足部底部做平面度校准，保证放置在水平台面时的接触面积达到足部投影面积的90%以上，无需额外底座即可稳定站立，倾斜15度不会出现倾倒问题。

颈部的项圈部件采用独立环形结构，截面为直径2mm的圆形，与颈部的安装位采用过盈配合，过盈量控制在0.1mm，安装后不会出现松脱问题；铃铛部件为独立装配体，分为铃身与铃舌两个部分，铃身壁厚1mm，表面做高光曲面处理，铃舌与铃身内部采用小圆柱铰接，可实现轻微晃动效果，还原卡通形象的细节特征。整体外形的曲面构建采用G2连续过渡，所有外表面的圆角半径均根据部件尺寸做匹配调整，头部与躯干的衔接处做R3mm的过渡圆角，手臂与躯干的连接处做R2mm的圆角，避免出现尖锐棱角，既符合卡通形象的圆润视觉特征，也能满足手办产品的安全要求，不会出现划伤风险。

在设计过程中，针对曲面建模的难点做了专项优化，头部的球形曲面与面部平面的衔接处采用曲率匹配的过渡曲面，避免出现曲面褶皱或反光断层的问题，渲染时可实现均匀的光影效果；所有部件的拔模角度统一设置为1.5度，若后续需要采用注塑工艺批量生产，无需额外调整结构即可直接开模，进胶点预留于部件底部的非外观面，不会影响成品的外观质量。针对不同的生产场景，该结构也可做适应性调整，若用于树脂打印的GK白模生产，可将壁厚调整为1.5mm以降低材料成本；若用于软胶材质的周边产品生产，可将各部件的装配间隙调整为0.3mm，适配软胶材质的收缩率；若用于大型陈列道具制作，可将整体结构按比例放大，内部增加加强筋结构，加强筋厚度为壁厚的0.6倍，间距设置为15mm，保证大尺寸下的结构强度，不会出现变形问题。

细节处理上，胡须特征采用0.8mm直径的细长凸台，凸台高度0.5mm，与面部的衔接处做R0.2mm的圆角，避免打印或生产过程中出现断裂问题；嘴巴的内凹结构深度为5mm，内部做曲面平滑过渡，涂装时可实现均匀的上色效果，不会出现积漆问题；手部的球形结构直径为8mm，表面做完全球面处理，与手臂的衔接处做自然过渡，还原卡通形象的手部特征。整体结构的安装边界经过反复校验，所有部件装配完成后无突出的定位结构或粘接痕迹，外观面完整连续，可直接进行后续的打磨、涂装工序，无需额外的结构修补工作。
