脚踏式便携罐头破碎压合装置结构

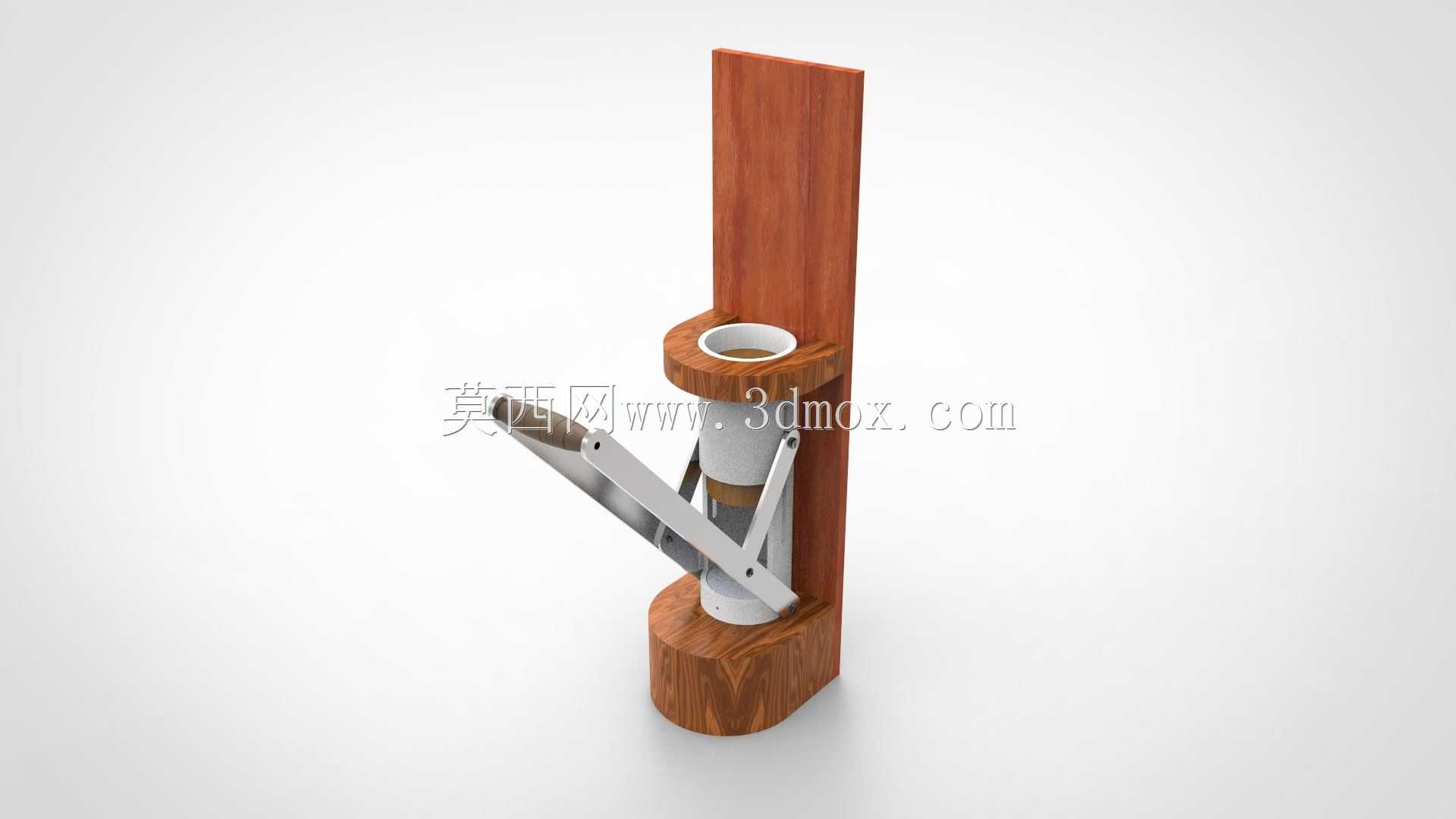

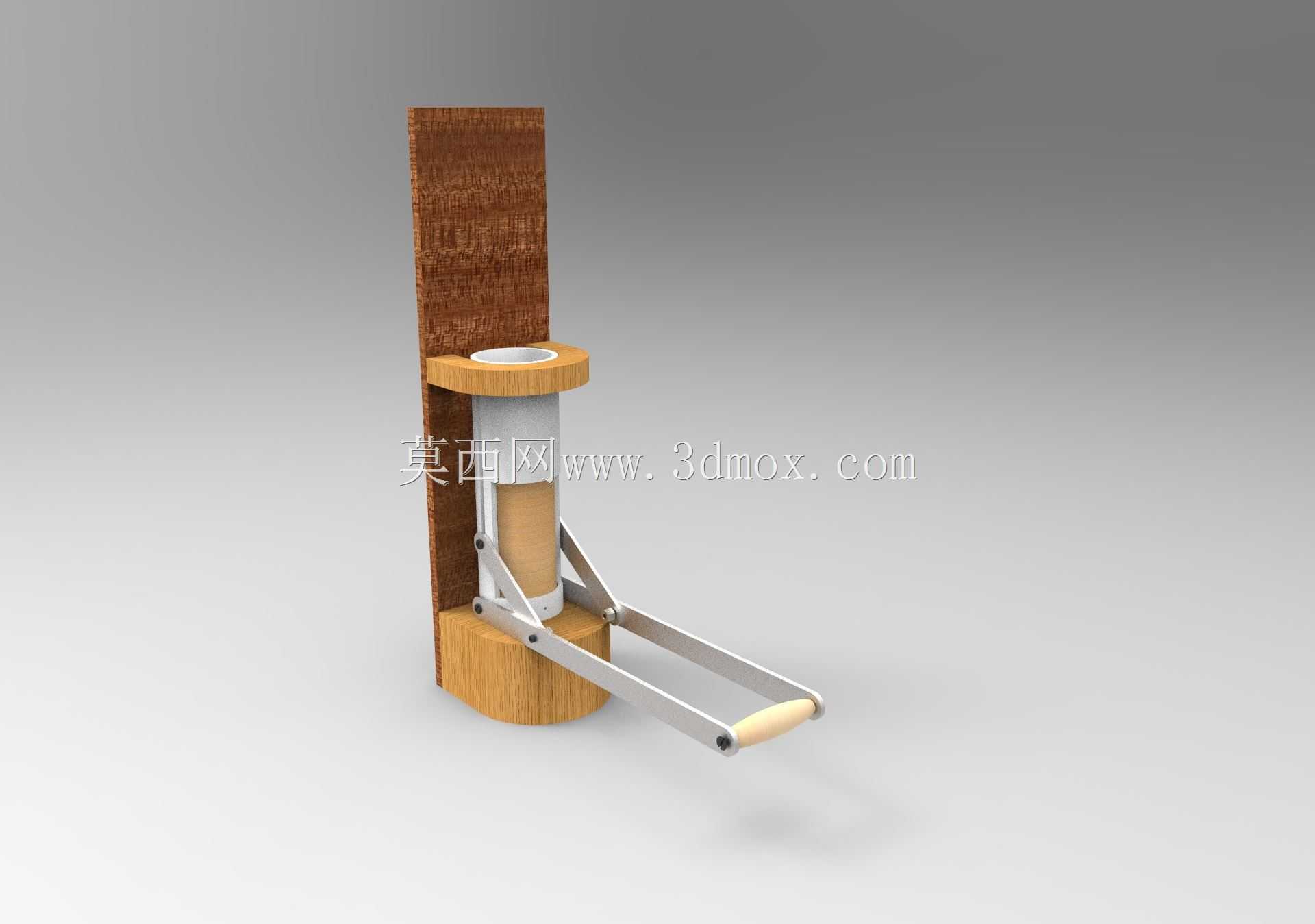

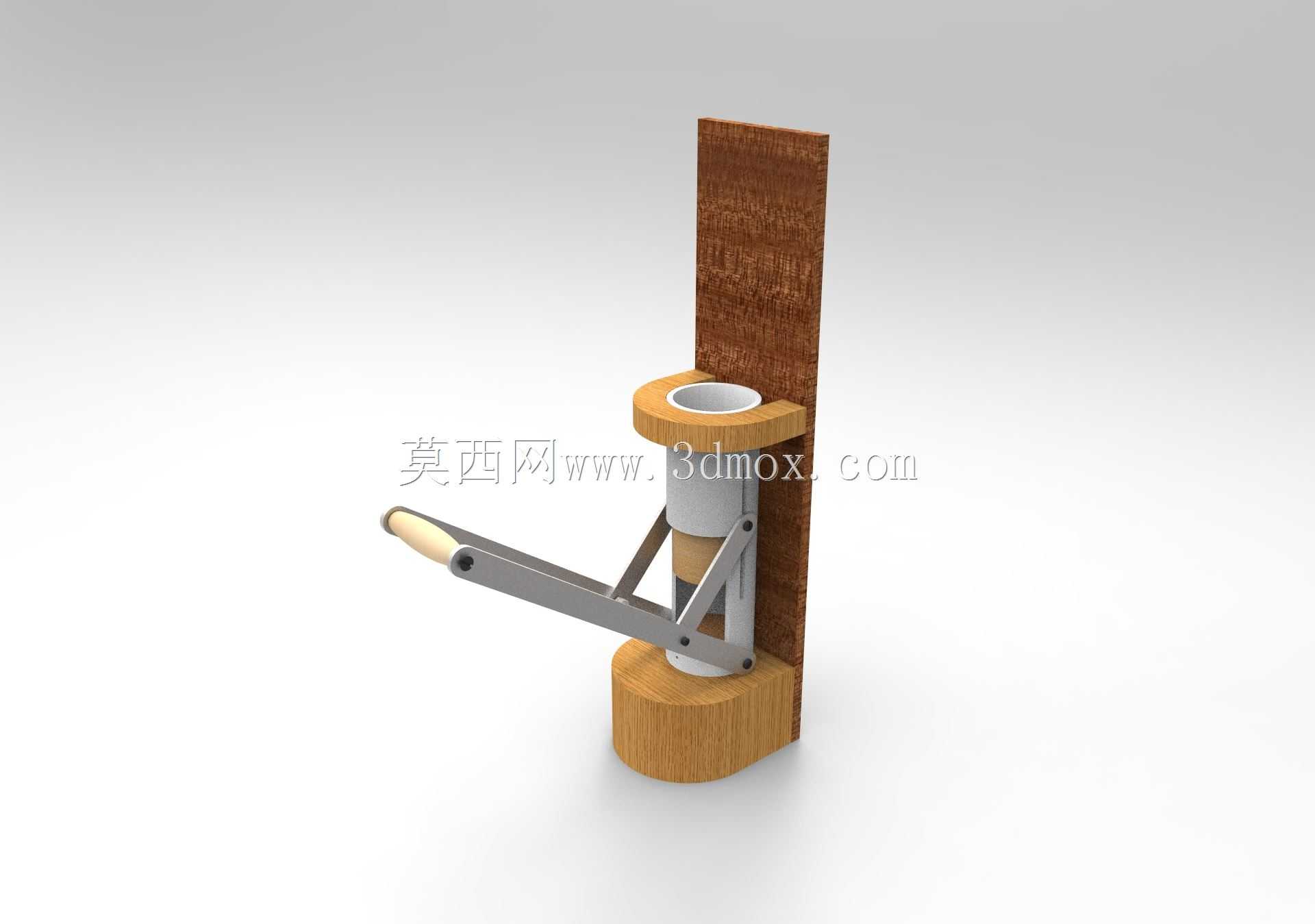

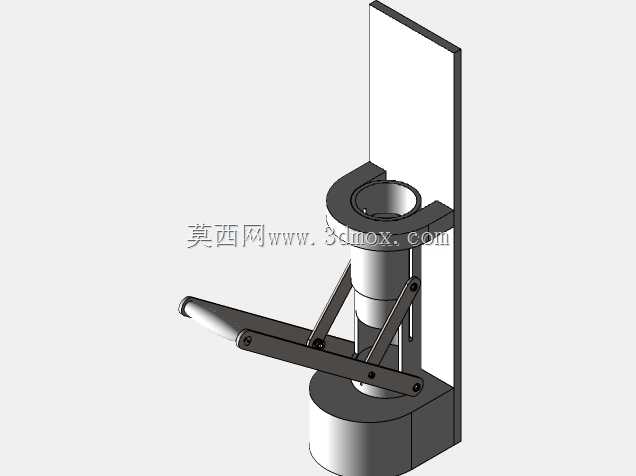

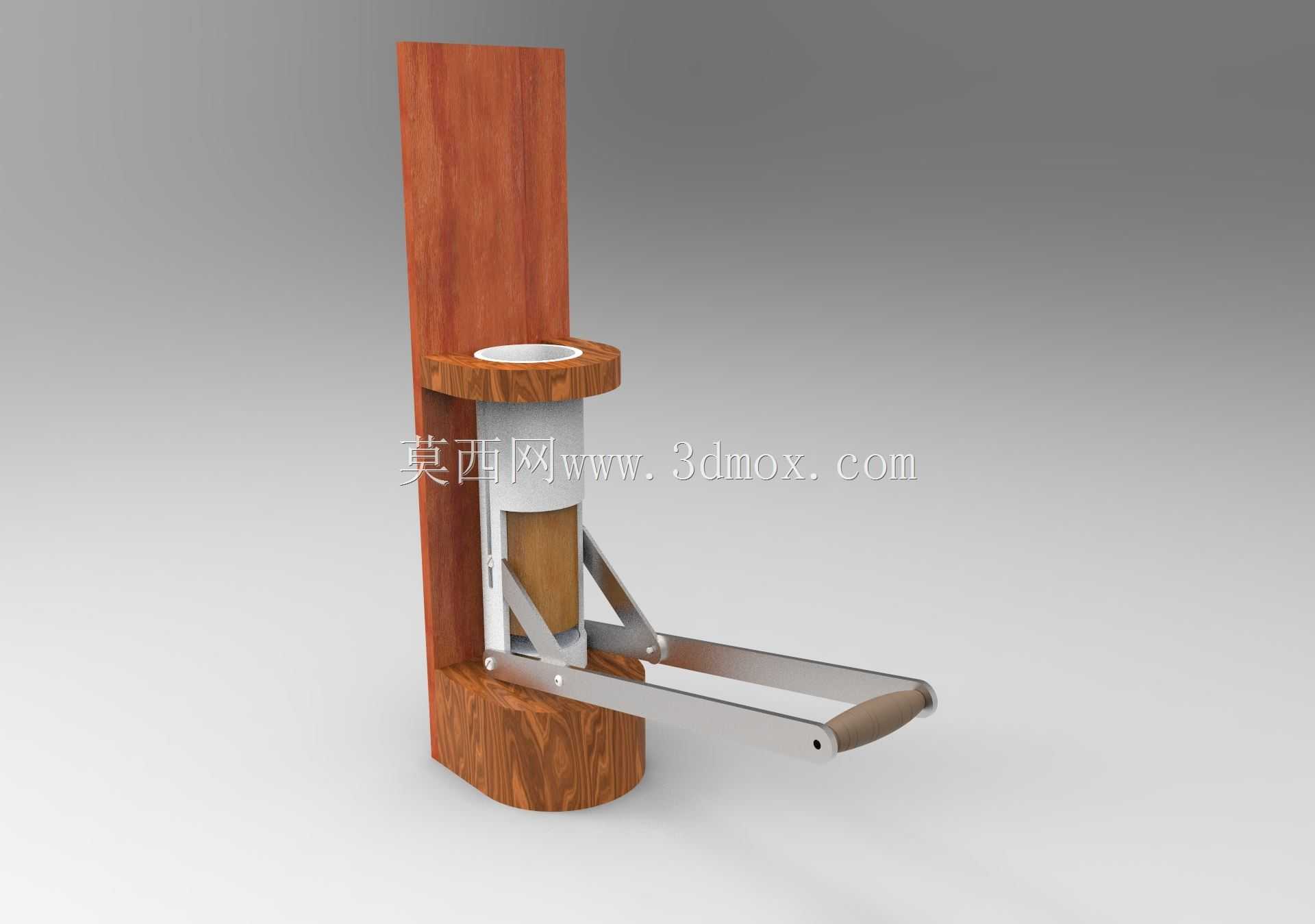

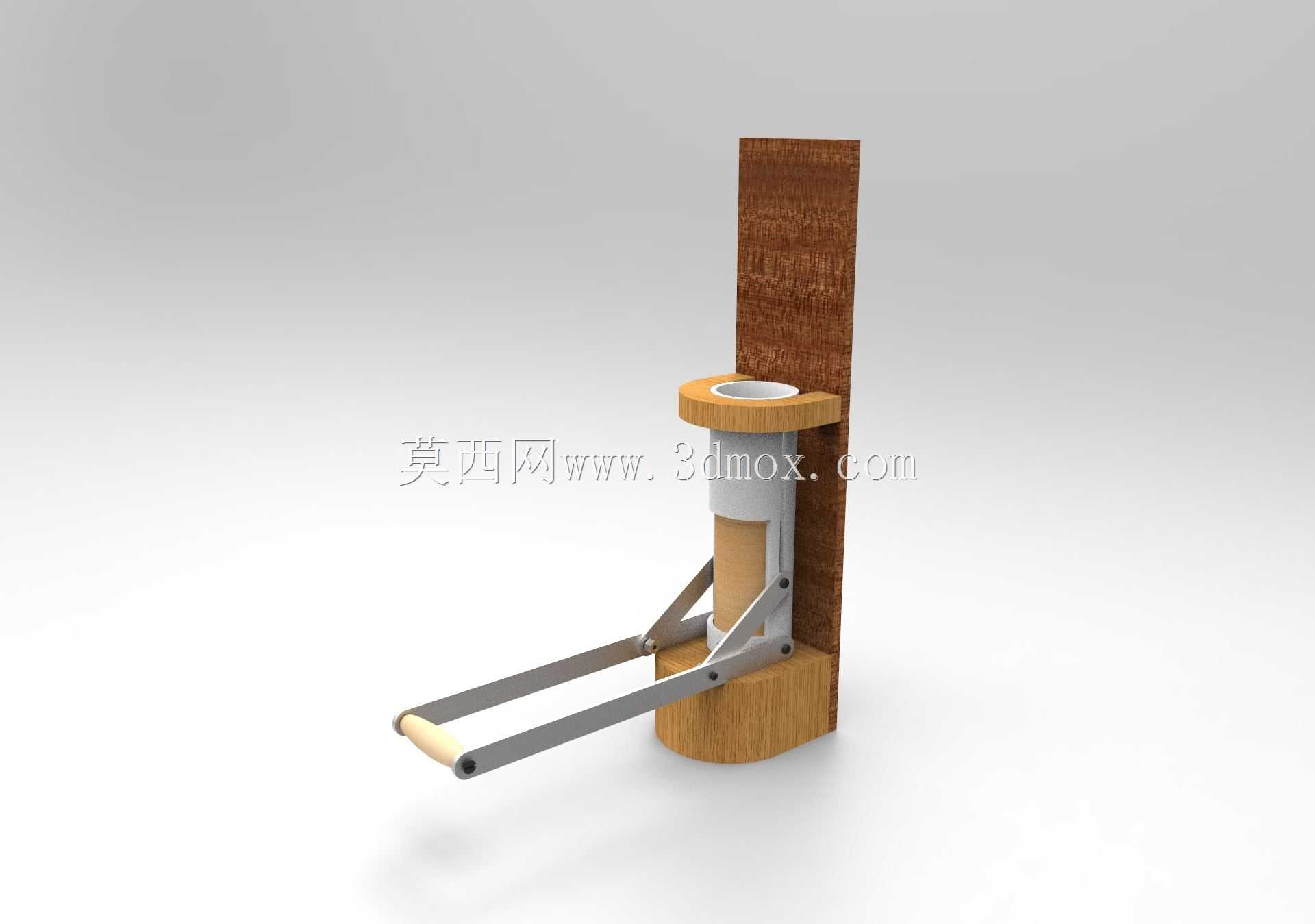

　　这款脚踏驱动的罐体处理装置，主要面向小型废品回收站点、餐饮后厨、社区便民回收点的零散金属罐体减容场景，日常处理废弃铝制、马口铁制食品罐头、饮料罐时，可通过踩踏动作将中空罐体压至原体积的五分之一以下，大幅降低零散废品的存储占用空间，减少回收转运频次。从结构布局来看，装置采用立式立柱搭配底部脚踏杠杆的传动方案，上部设置带定位沉孔的进料承托座，可适配直径50mm至100mm、高度50mm至180mm的常规圆柱罐体，进料时只需将罐体竖直放入承托孔内，无需额外夹持固定，依靠孔位的径向限位即可保证压合过程中罐体不发生偏移。压合执行部件采用方形钢质压块，与立柱内侧的导向槽配合，下行过程中保持竖直姿态，避免压偏导致的罐体飞溅问题。

　　杠杆传动比经过实际工况校核，脚踏端施加300N的常规踩踏力时，压合端可输出近2000N的正压力，足以压瘪常规厚度的食品罐头罐体，同时不会因压力过大导致罐体焊缝开裂、内部残留废液飞溅。装置的支撑结构采用实木材质加工，底部设置弧形加宽底座，与地面接触面积超过0.12平方米，无地脚固定的情况下，单人正常踩踏作业时整机不会发生侧翻，立柱后侧为平直安装面，若需长期固定使用，可通过膨胀螺丝将立柱贴墙固定，进一步提升作业稳定性。脚踏臂末端设置防滑木质握套，作业时脚掌可完全贴合踏面，施力过程无打滑风险，压合完成后踏臂自带复位扭簧，松开脚踏后压块自动抬升至初始位置，可直接放入下一个待处理罐体，单罐处理周期不超过3秒，单人即可连续作业。

　　装置整体最大外廓尺寸为宽度220mm、前后长度480mm、高度720mm，无需外接电源、气源，放置于墙角、操作台旁即可使用，适配狭小作业空间的安装需求。导向部位预留了润滑脂加注间隙，长期使用后可定期涂抹润滑脂降低滑动摩擦阻力，木质构件表面做了封漆处理，可抵御日常作业中的水渍、油污侵蚀，钢质受力部件均做了防锈镀层处理，在潮湿的后厨环境下也不会过早出现锈蚀失效。
