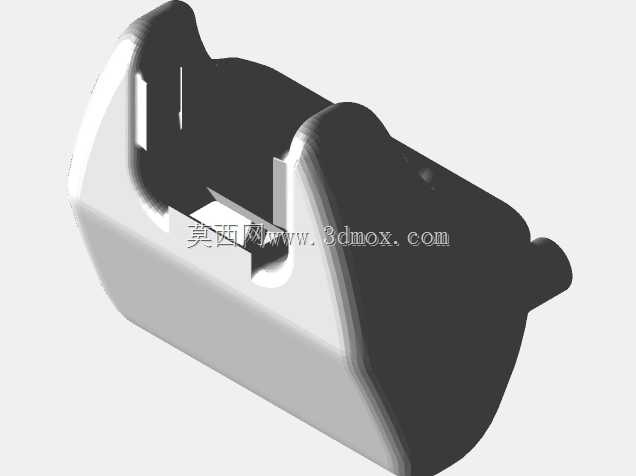

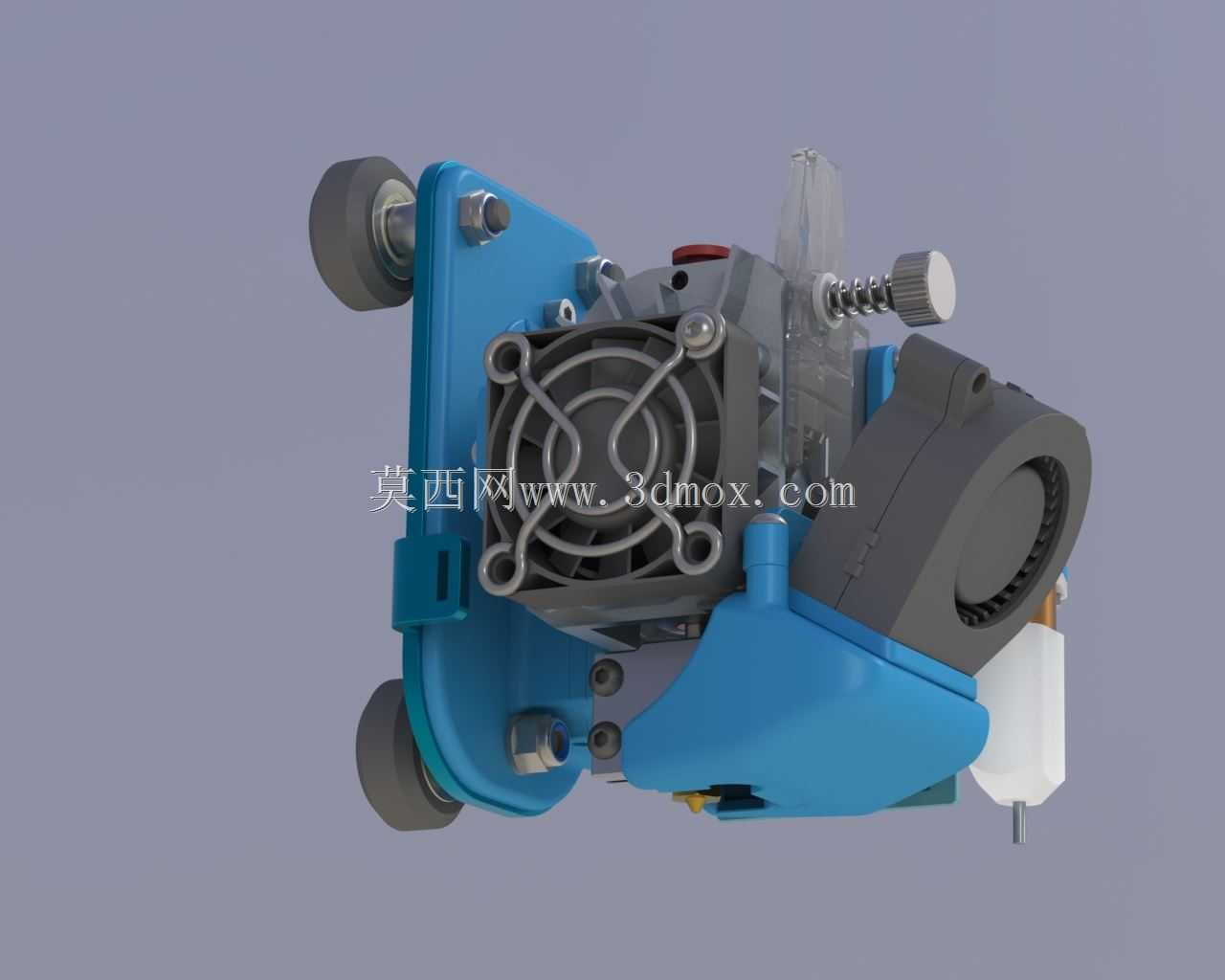

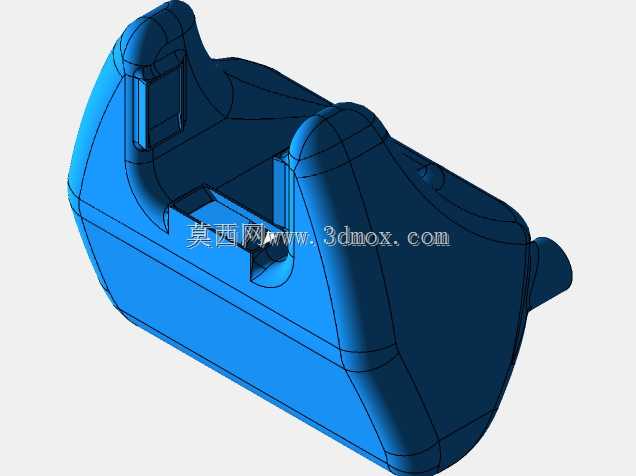

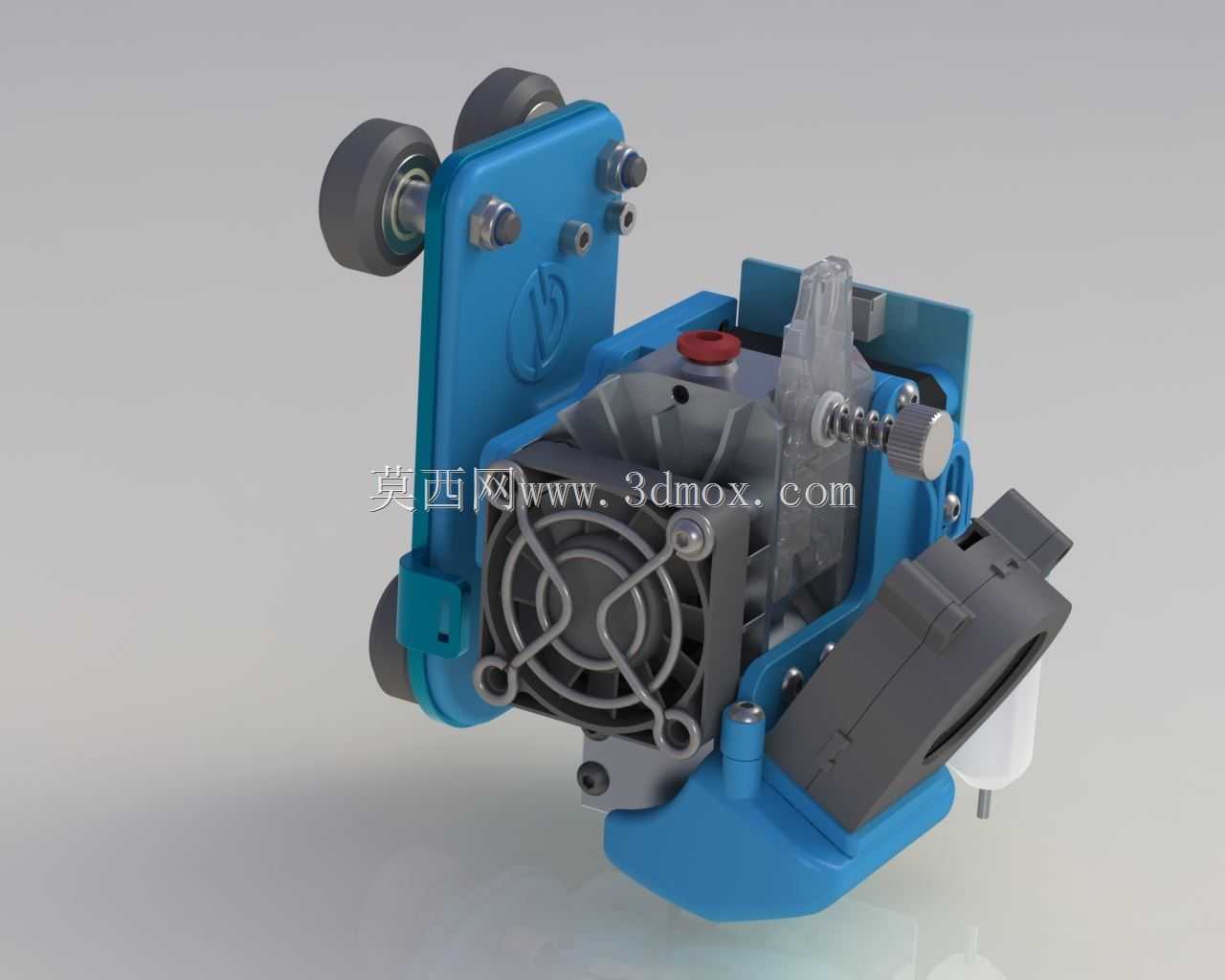

阿达托纳米BMG-WIND风型X1E挤出喷头结构

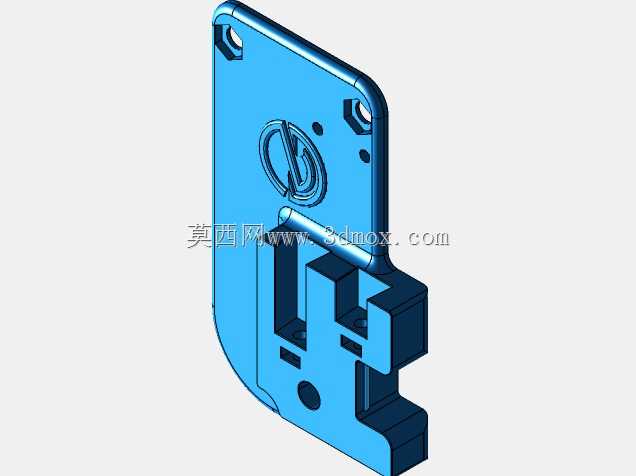

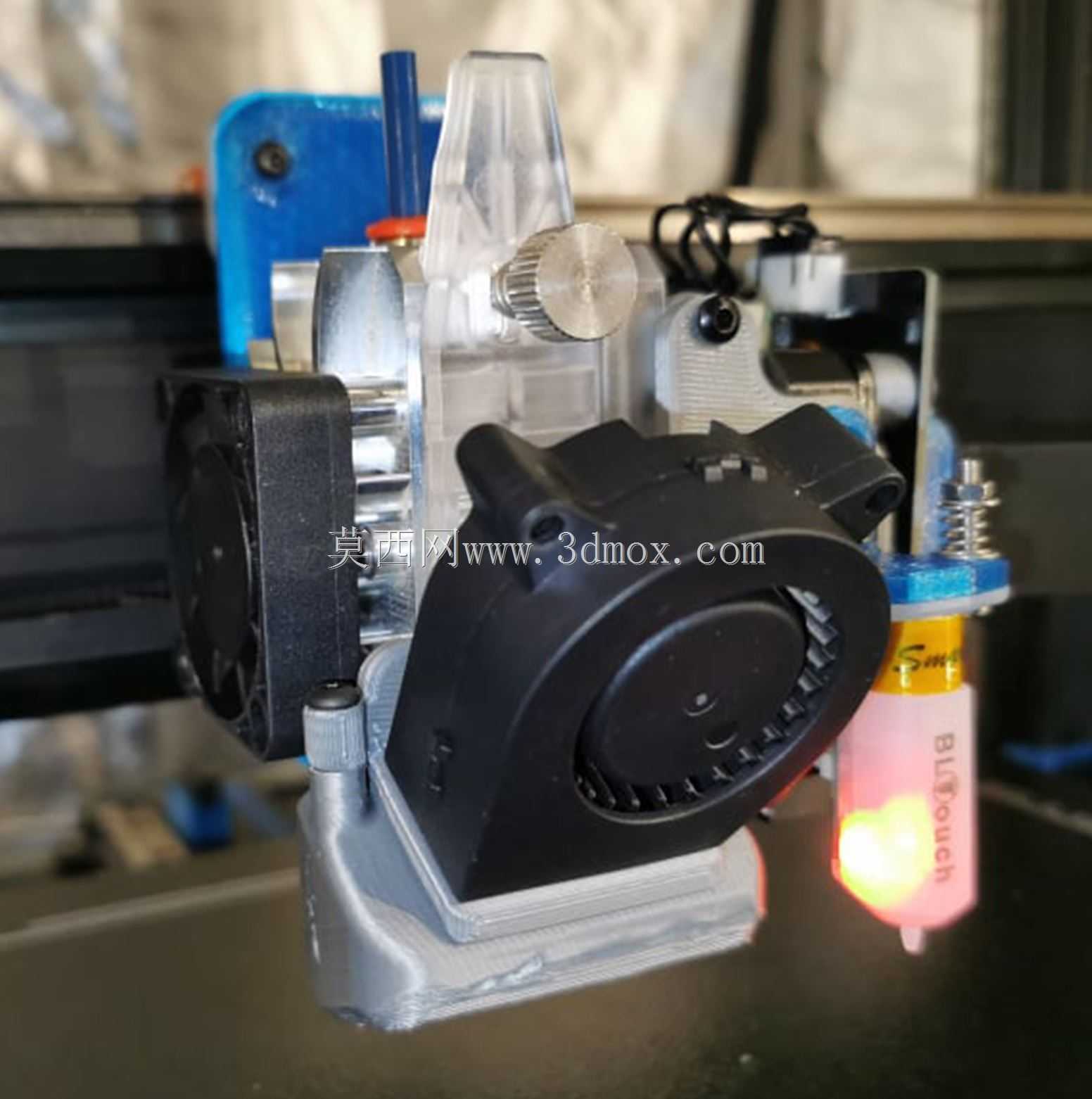

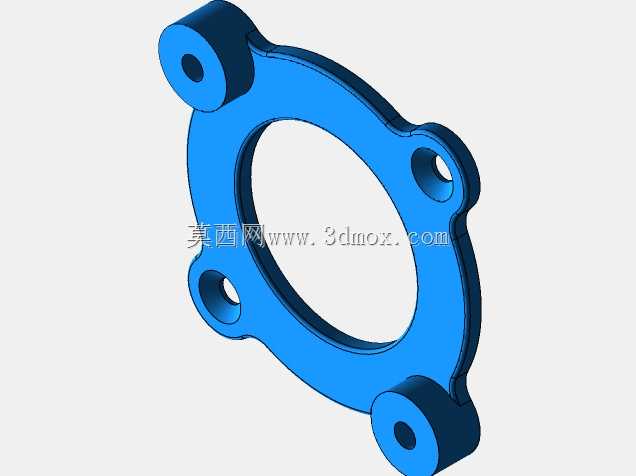

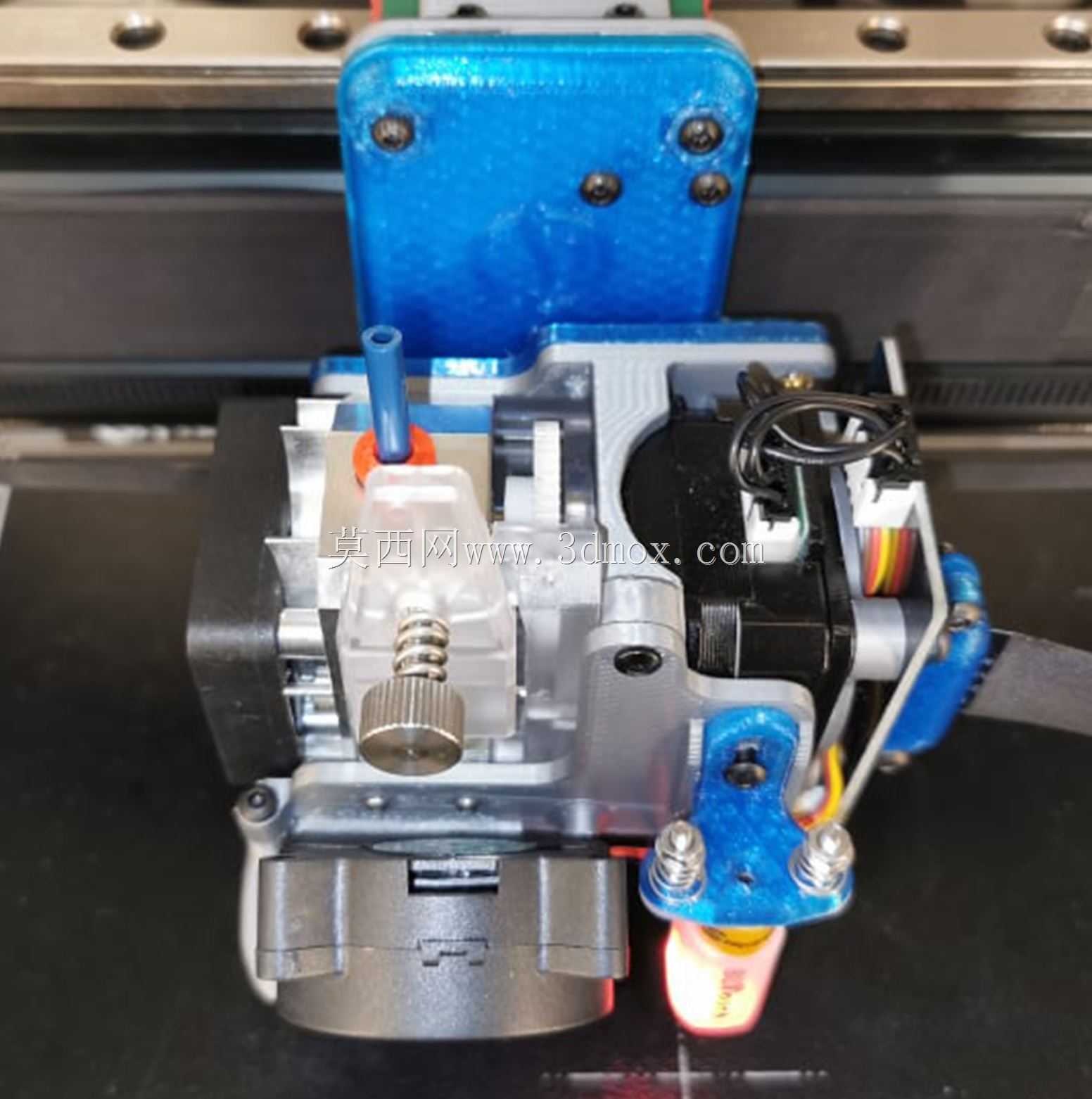

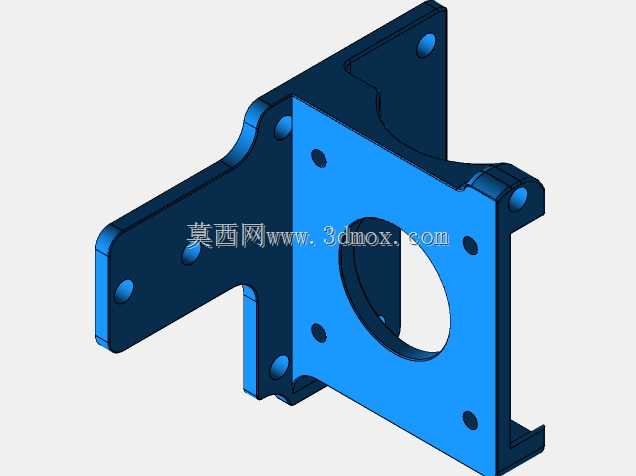

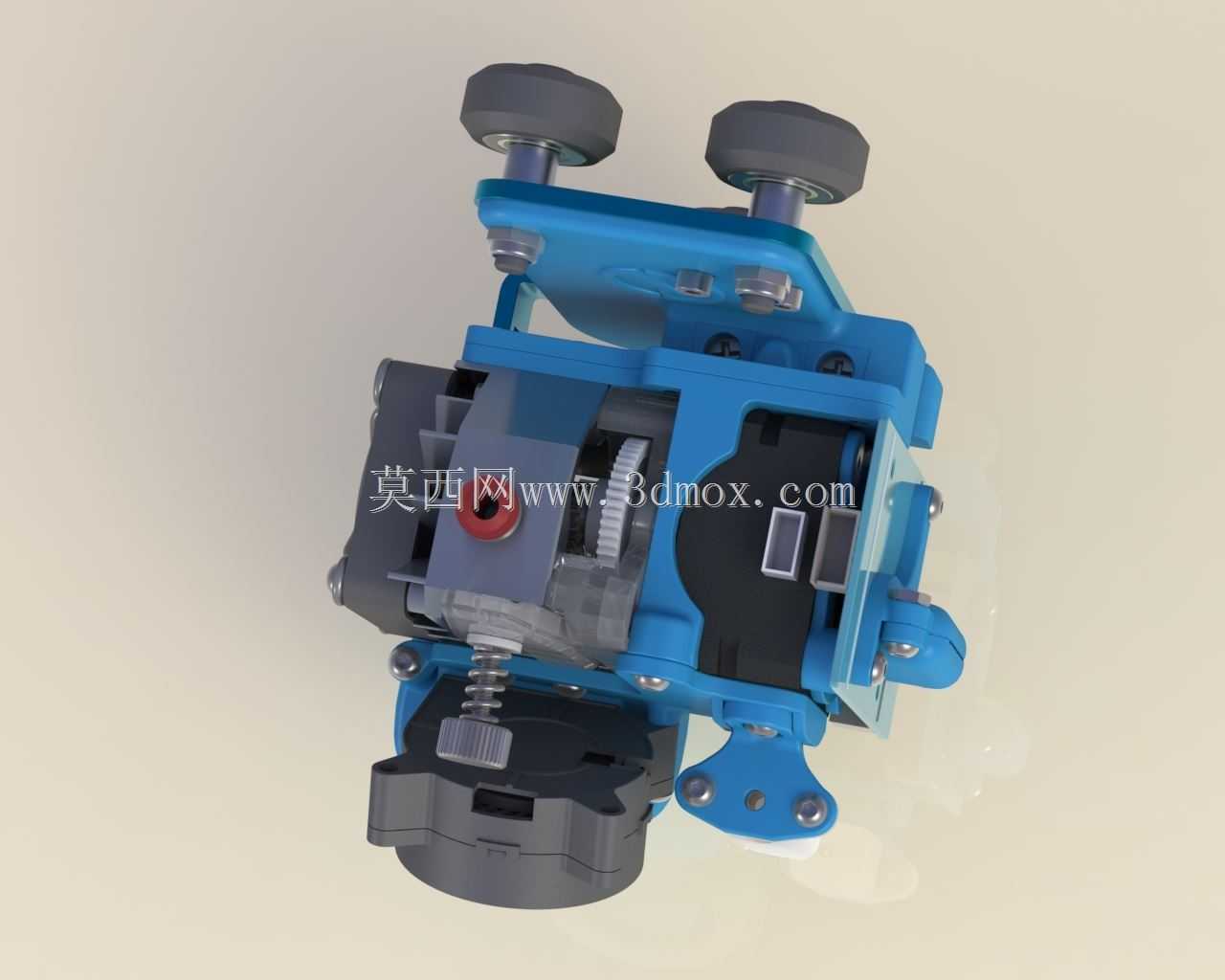

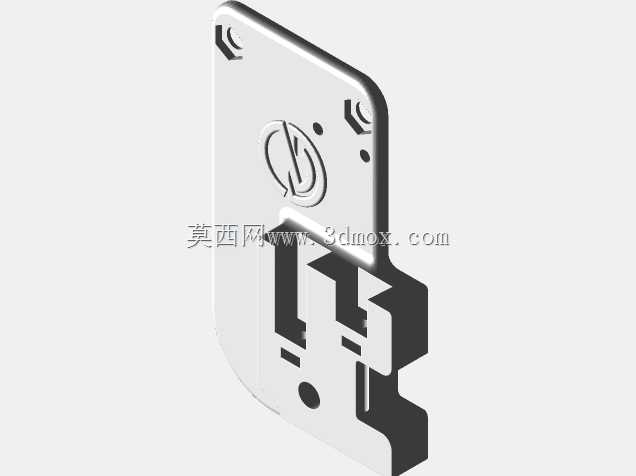

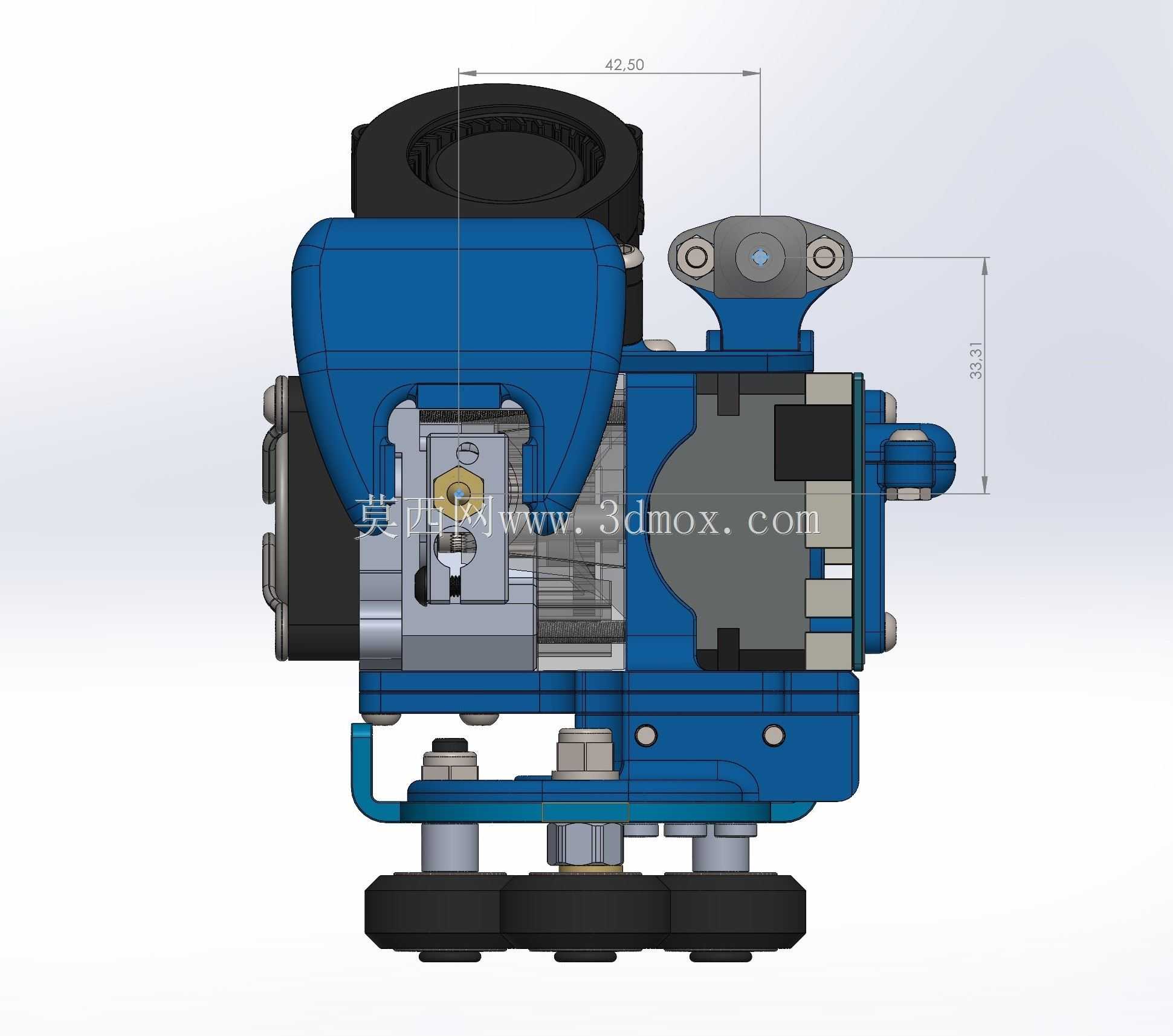

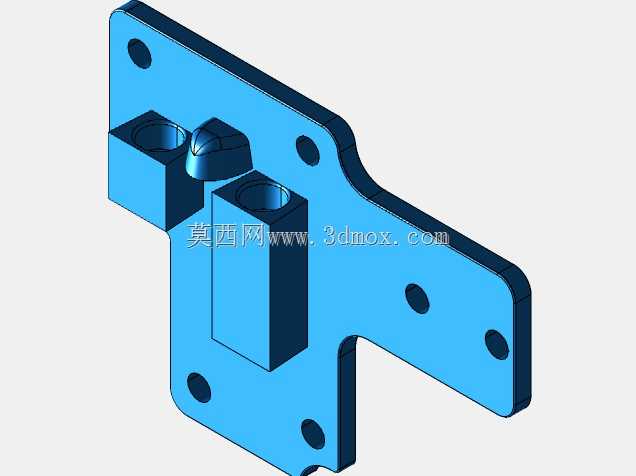

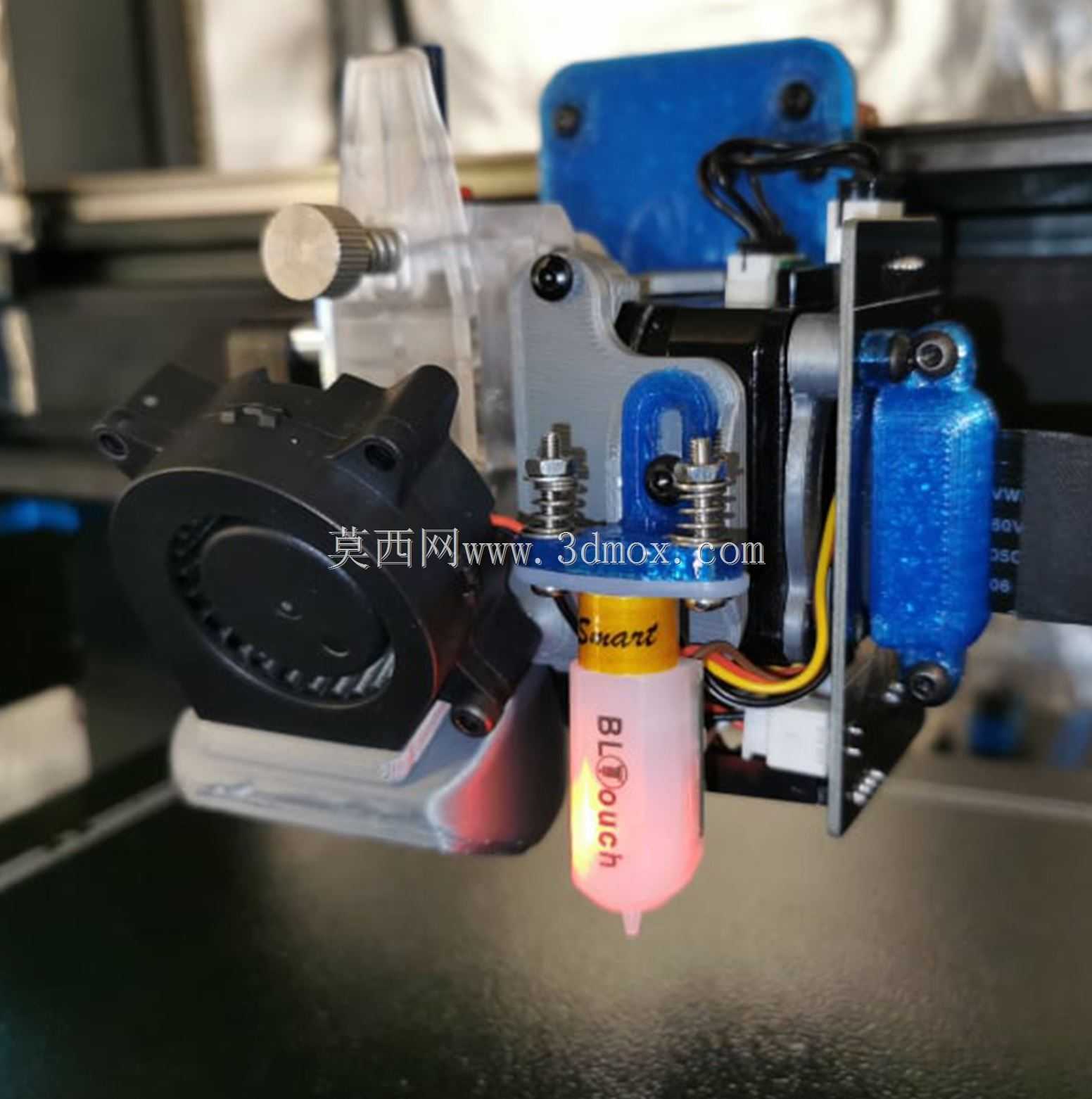

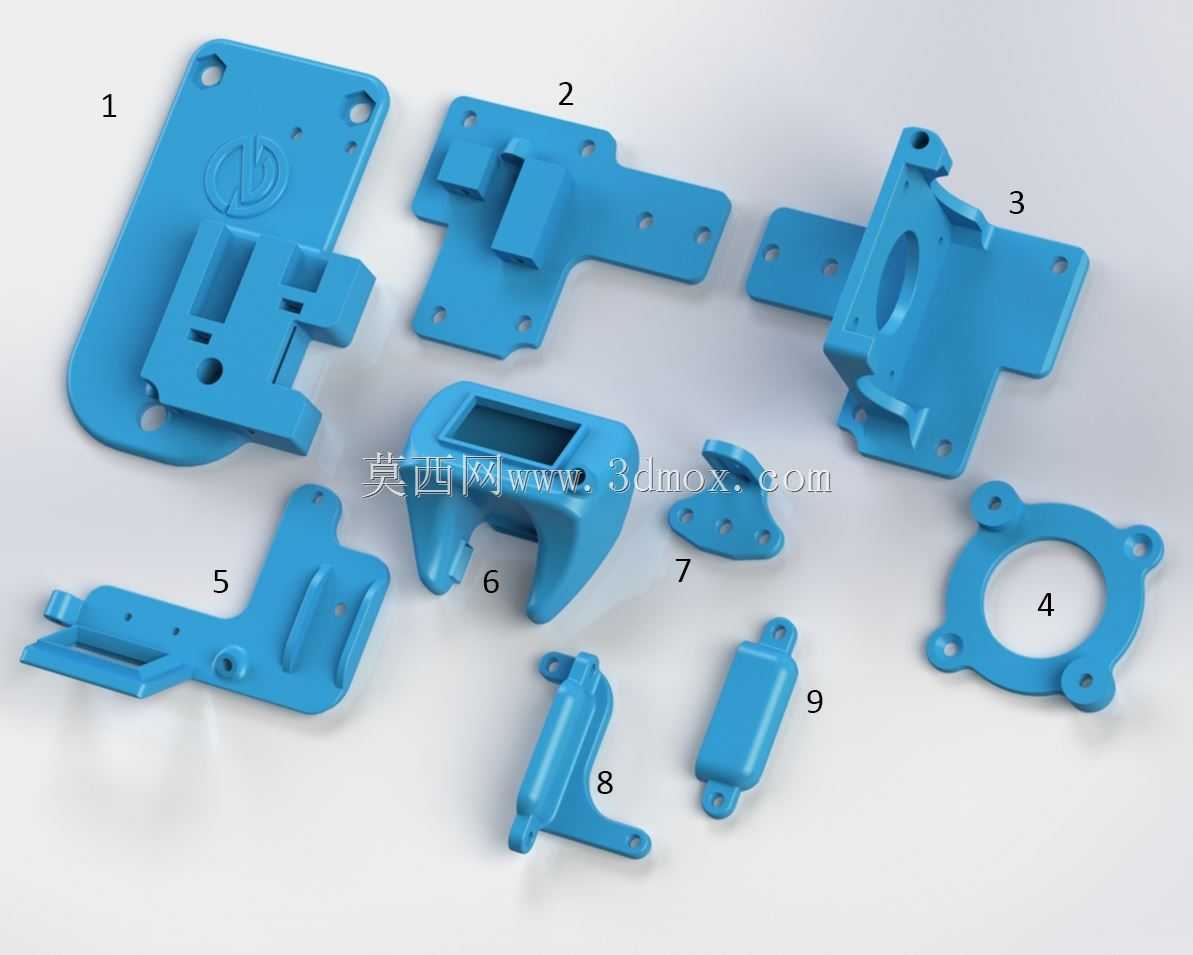

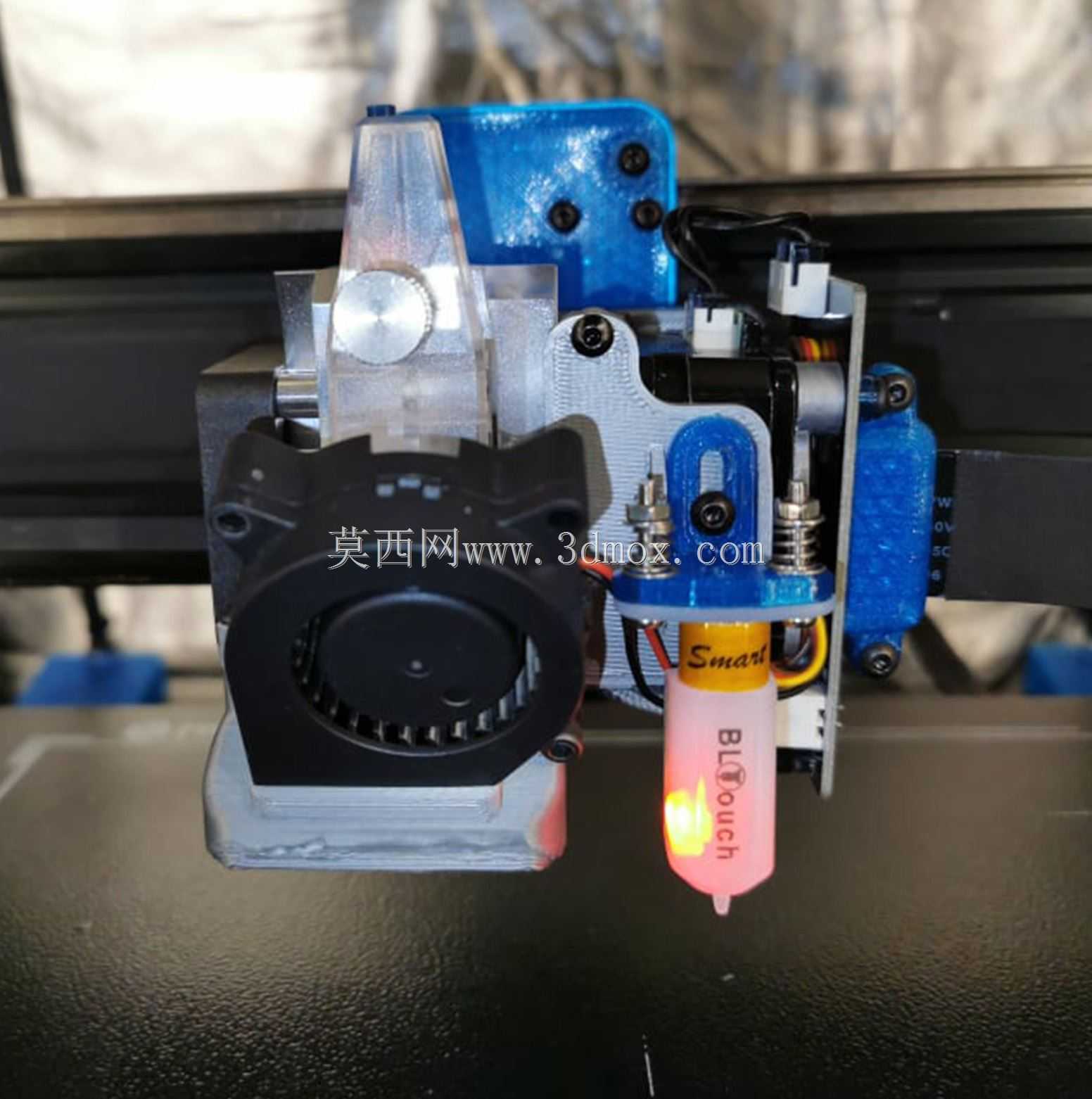

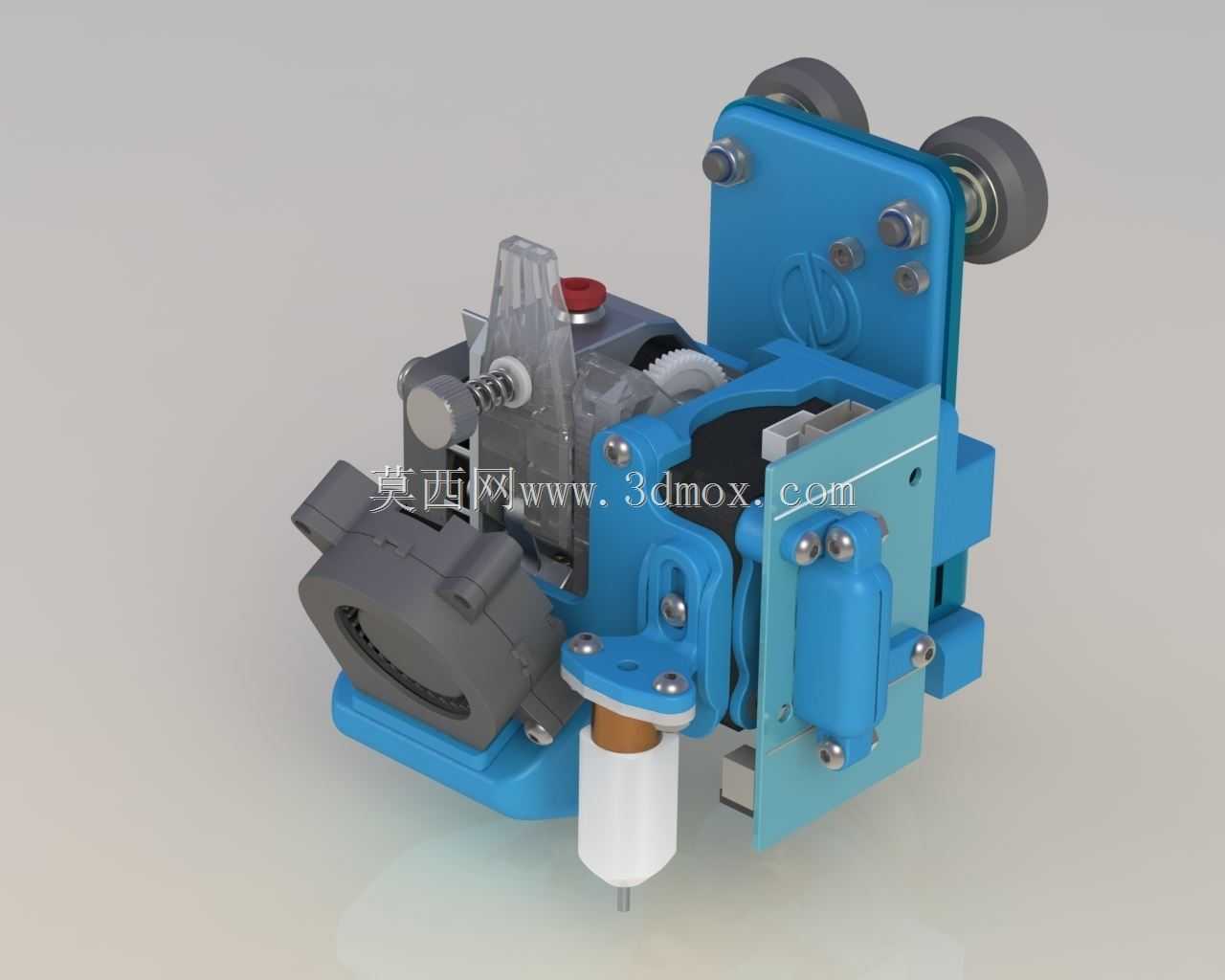

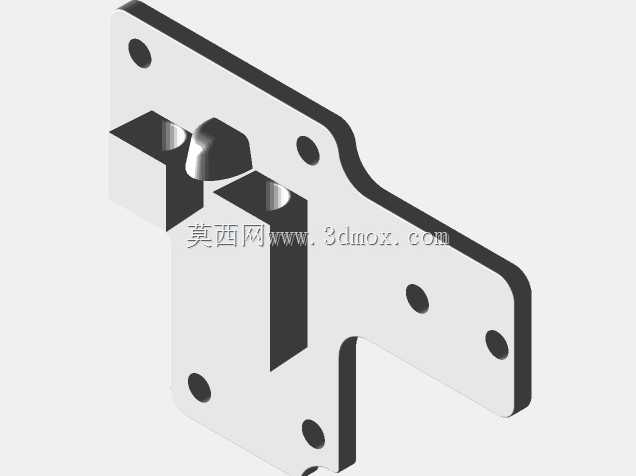

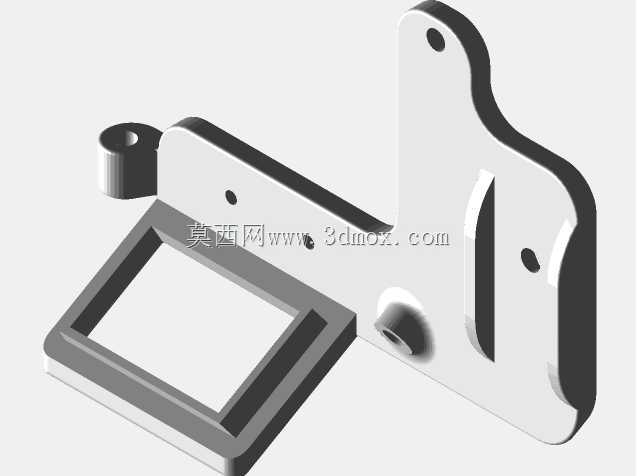

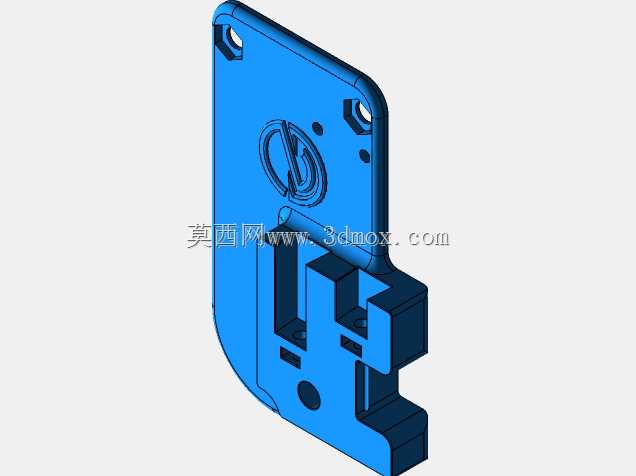

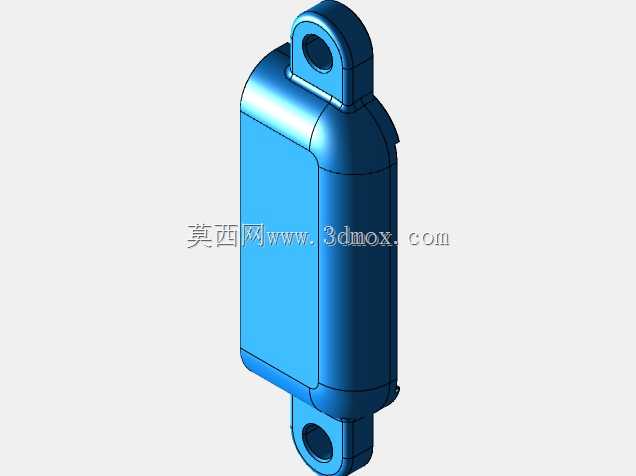

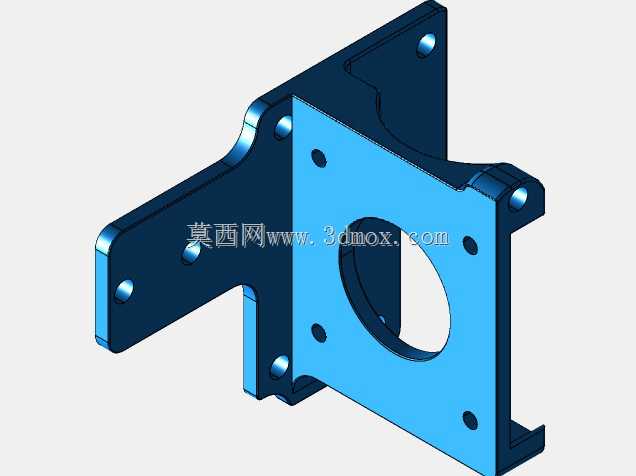

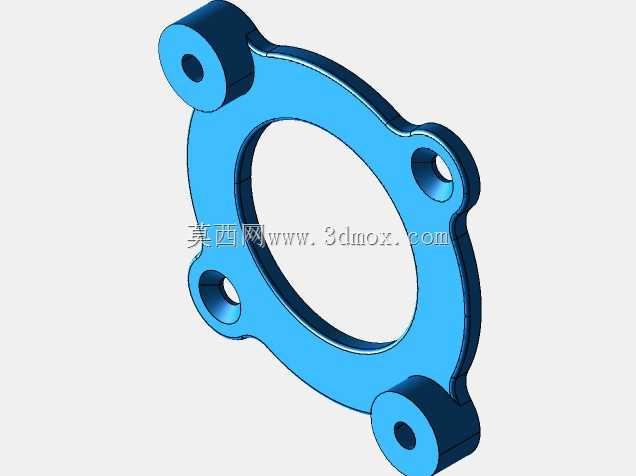

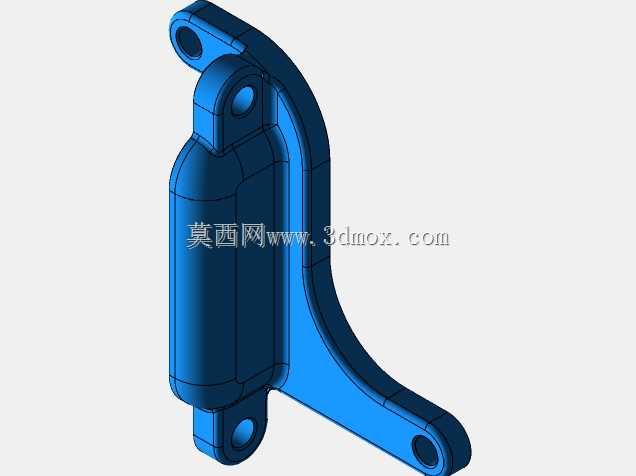

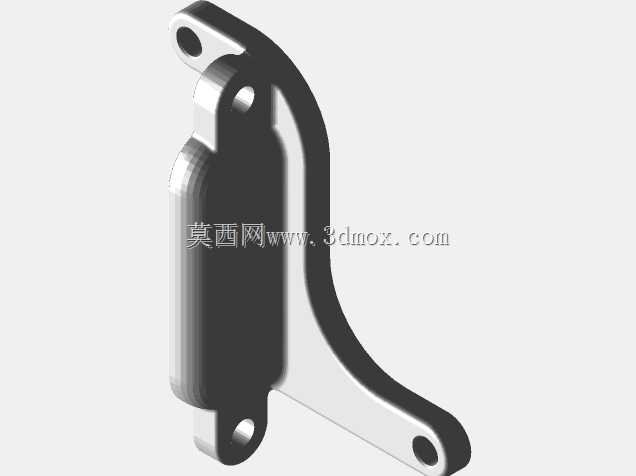

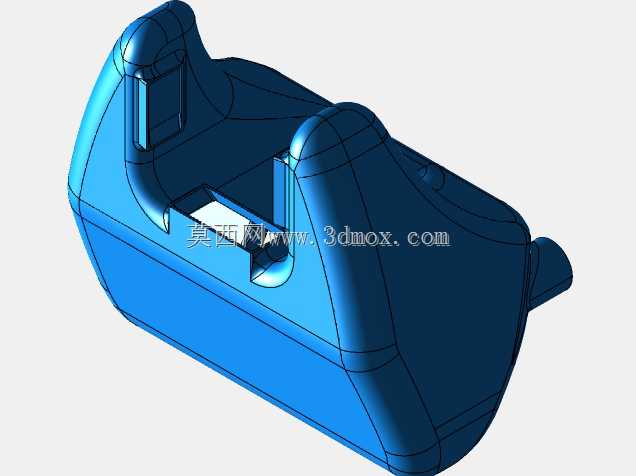

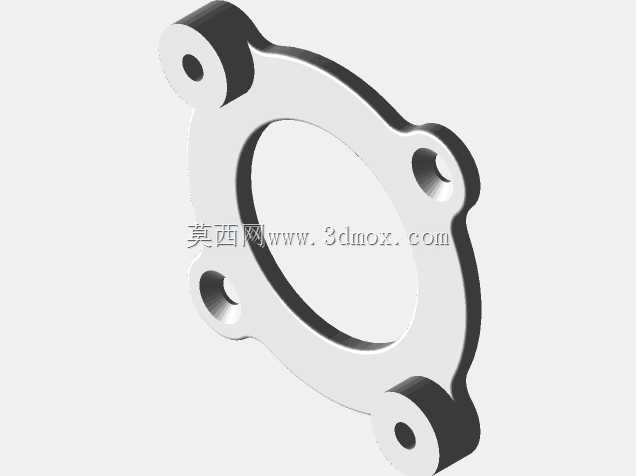

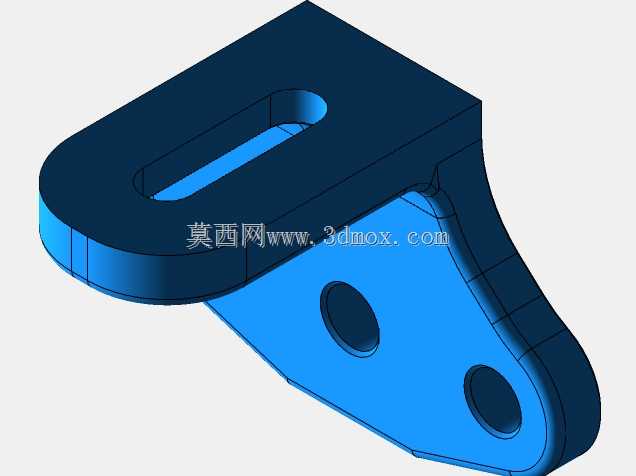

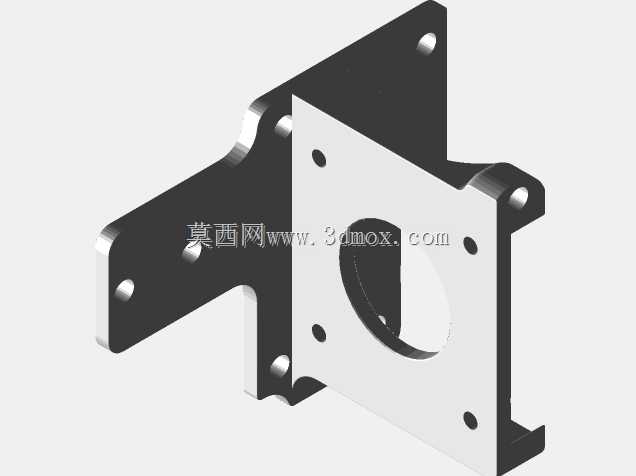

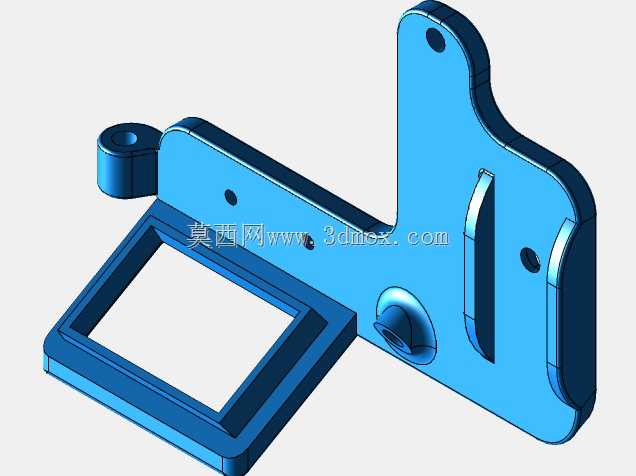

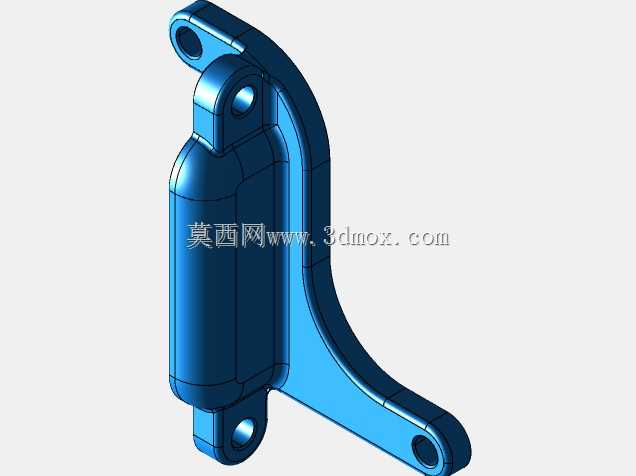

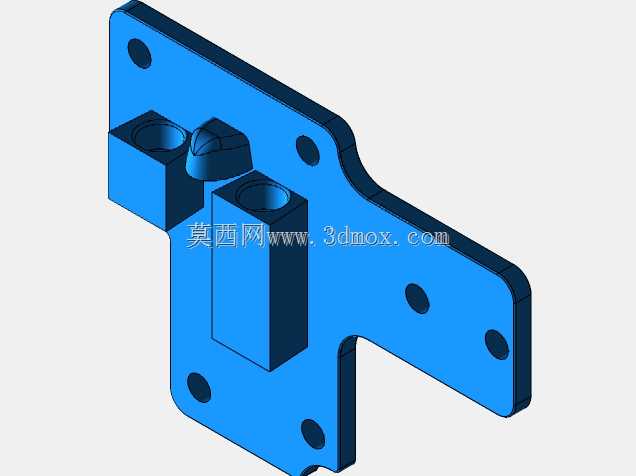

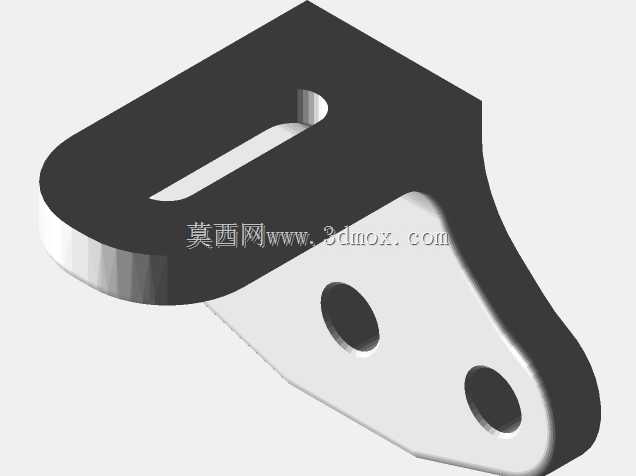

该结构属于FDM熔融沉积成型设备的核心送料挤出总成，主要面向桌面级高精度3D打印场景，适配近程挤出安装方案，可直接搭载于采用线性导轨传动的桌面级打印设备运动端，解决传统远程挤出送料响应滞后、软质耗材进料打滑的行业共性问题。整体结构采用模块化集成设计思路，将双齿轮送料机构、加热熔融热端、风冷散热风道、可选配的接触式调平探针整合为单一总成，安装边界紧凑，横向安装孔位间距适配主流2020/2040铝型材运动滑台的安装标准，纵向突出尺寸控制在合理范围，避免打印过程中与成型件、设备框架发生运动干涉。送料机构采用双齿轮咬合驱动结构，送料轮齿形经过优化，对PLA、ABS、TPU等不同硬度的打印耗材均能保持稳定的咬合牵引力，送料步进电机直接集成在总成侧方，缩短了送料路径，耗材从进入送料轮到抵达加热腔的路径长度控制在极短范围，大幅提升回抽响应速度，减少打印过程中的拉丝、漏料缺陷。散热模块采用独立风道设计，散热风道直接对准加热块上方的喉管散热段，搭配高速轴流风扇可将喉管上部温度稳定控制在耗材玻璃化转变温度以下，避免耗材提前软化造成的堵头故障；加热块采用黄铜材质加工，热传导效率高，加热棒与热敏电阻的安装孔位同轴度公差控制在0.05mm以内，保证温度检测与加热的均匀性，喷嘴采用快拆式结构，无需拆解整个总成即可快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况需求。可选配的接触式调平探针集成在总成侧方，探针触发行程经过校准，可配合设备固件实现打印平台的多点自动调平，补偿平台平面度误差与安装倾斜误差，降低操作人员的设备调试难度。整体结构的受力部件均采用金属材质加工，送料齿轮、安装支架经过表面硬化处理，长期运行下的磨损量控制在极低水平，运动部件之间的配合间隙经过反复优化，送料过程无卡顿、无异响，可支持长时间连续打印作业；所有外露紧固件均采用内六角标准件，拆装维护无需特殊工具，日常维护仅需定期清理送料轮齿缝内的耗材碎屑即可，维护门槛极低。
